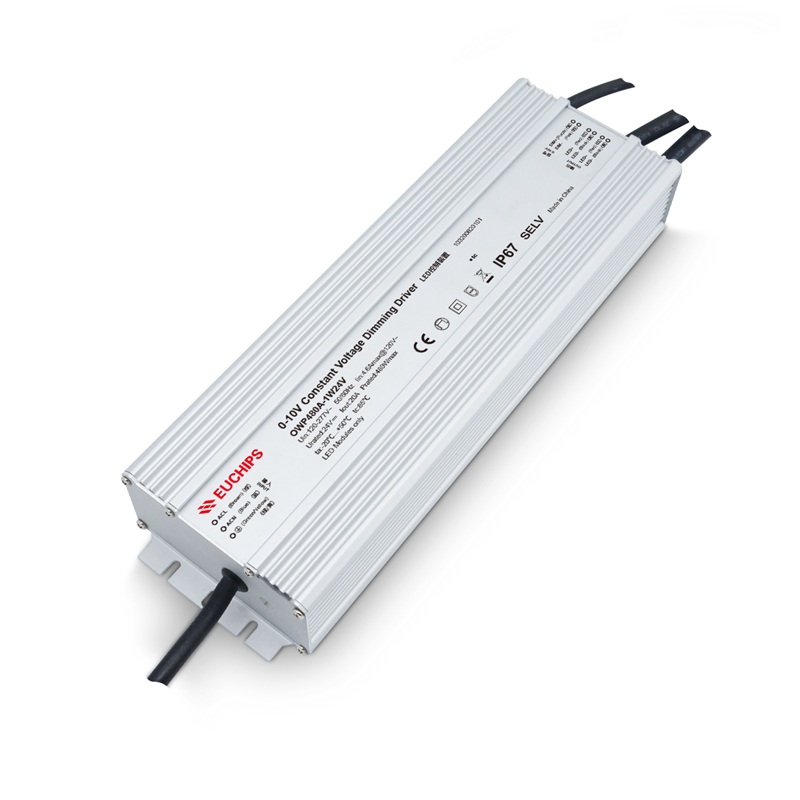

480w 24V 0-10v恒压调光电源OWP480A-1W24V
概述
OWP480A-1W24V是一款防水恒压输出LED调光驱动器。支持0/1-10V有源信号，曲线平滑、无闪烁。
产品特点
·单通道恒压输出，最大输出电流为20.0A
·调光范围1%-100%调光，调光平滑无阶梯感无频闪
·内置PFC芯片，提高能源利用率，减少对电网的污染
·Class 2电源
·防水等级IP67，适用于户外照明
·保护：过载、过流、短路保护
·寿命50,000小时，5年质保
技术参数
|
产品型号 |
OWP480A-1W24V |
|
|
输入 |
效率(典型) |
≥91%@120VAC, ≥94%@230VAC&277VAC, 满载 |
|
输入频率 |
50/60Hz |
|
|
输入电压 |
120VAC-277VAC |
|
|
功率因数(典型) |
≥0.95@120VAC, ≥0.90@277VAC, 满载 |
|
|
THD(满载) |
<10%@120VAC, <15%@277VAC, 满载 |
|
|
电流 |
4.60A@120VAC, 2.4A@230VAC, 2.0A@277VAC |
|
|
浪涌电流 |
冷启动, 27.1A@120VAC 850us, 60.30A@277VAC 152us |
|
|
待机功耗 |
<2.0W@120VAC |
|
|
空载功耗 |
<2.0W@120VAC |
|
|
启动延时 |
<0.75s (@120VAC, 当光线开始亮起) |
|
|
输出 |
输出电流 |
20.0A |
|
输出电压 |
24VDC |
|
|
输出电压精度 |
±5% |
|
|
输出功率 |
480W |
|
|
输出通道 |
1 |
|
|
过功率限制 |
≥125% |
|
|
输出纹波 |
≤720mV |
|
|
输出频率 |
3.3KHz PWM |
|
|
保护 |
短路保护 |
无输出, 排除故障后自恢复 |
|
过流保护 |
无输出, 排除故障后自恢复 |
|
|
过载保护 |
无输出, 排除故障后自恢复 |
|
|
安全与 电磁兼容 |
浪涌 |
L-N: 6KV L-N-PG: 10KV |
|
耐受电压 |
I/P-O/P: 3750Vac/1min/5mA I/P-PE:1500Vac/1min/<5mA O/P-PE:500Vac/1min/<5mA Signal-O/P: 1500VAC/1min/5mA |
|
|
安全标准 |
EN61347-1, EN61347-2-13, UL8750, UL1310 |
|
|
电磁兼容 |
EN55015, FCC Part 15 Class B |
|
|
绝缘阻抗 |
5MΩ |
|
|
功能 |
调光模式 |
0-10V |
|
调光范围 |
1%-100% |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
其它 |
防水等级 |
IP67 |
|
工作环境温度 |
-20~+50°C [-4°F~122°F] |
|
|
储存温度、🗎度 |
-40~+85°C [-40°F~185°F], 20~90% RH |
|
|
tc |
85℃ |
|
|
寿命 |
50,000h@tc:85℃[185°F] 90%Load @120VAC |
|
|
质保 |
5年 |
|
|
开关机次数 |
>25,000 次 |
|
|
材料 |
金属 |
|
|
产品尺寸 |
289*89.5*46.5mm(11.37*3.52*1.831) (长*宽*高) |
|
|
包装信息 |
净重: 1800g(3.97lb)±5%/个; 5个/箱; 9.5kg(20.9 Ib)±5%/箱; 外箱尺寸: 332*284*134mm(13.1*11.2*5.3) (L*W*H) |
|
