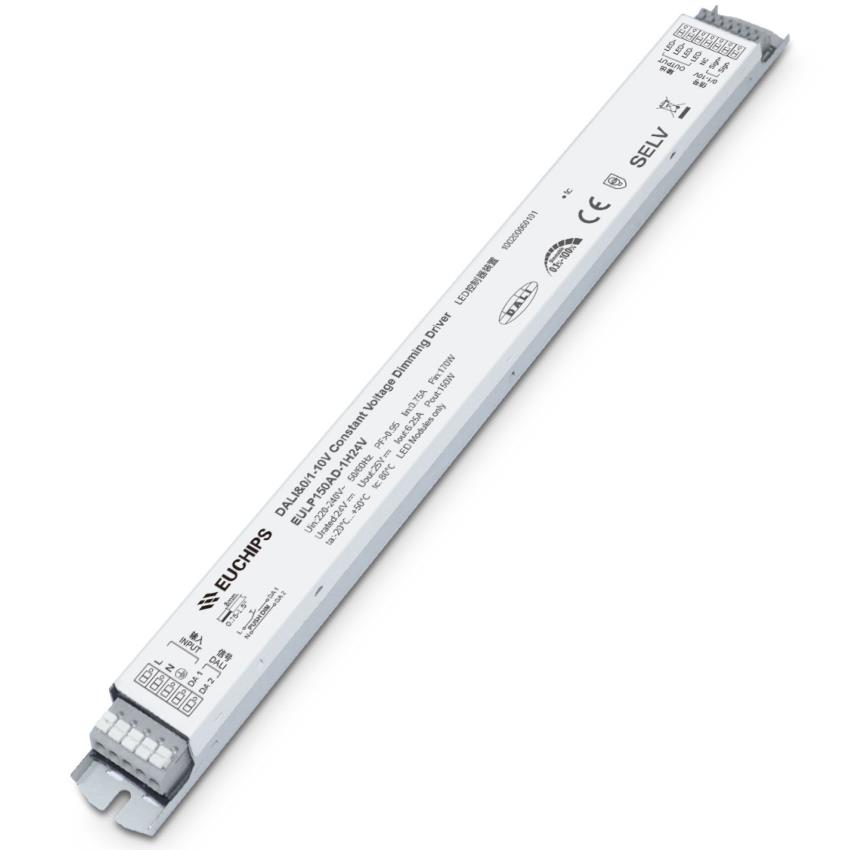

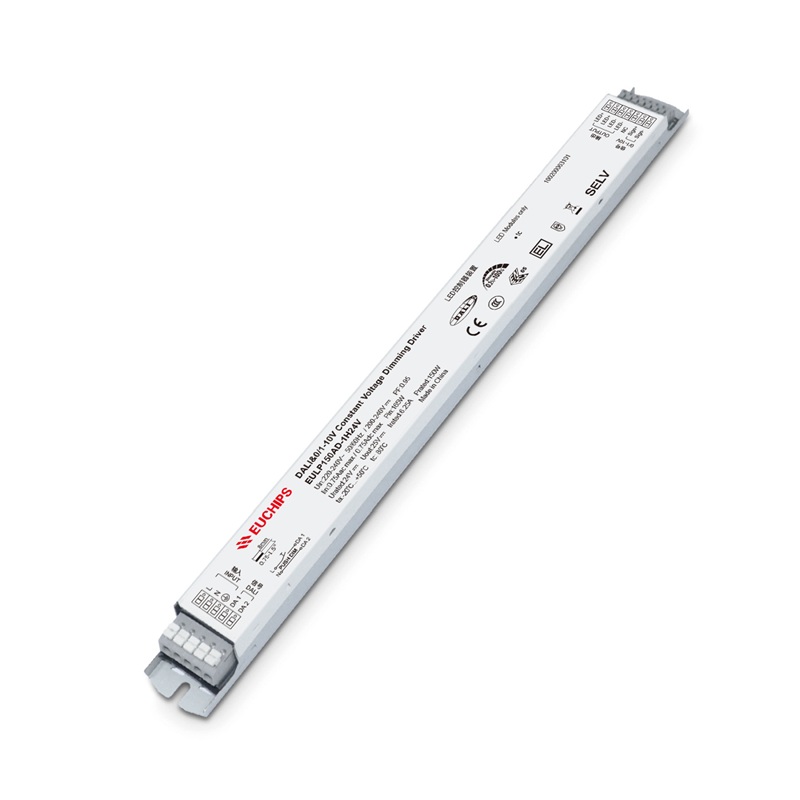

150W 24V DALI&1-10V恒压调光电源EULP150AD-1H24V
输出通道：1
输出电压：24VDC
输出电流：6.25A
输出功率：150W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：92%@230VAC,满载
功率因数：＞0.98@230VAC,满载
THD：＜5%@230VAC,满载
产品型号：EULP150AD-1H24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
150W 24V DALI&1-10V恒压调光电源产品详情
概述
EULP150AD-1H24V是一款恒压输出的LED调光电源。这款调光电源符合DALI标准
协议IEC62386。支持DALI,0/1-10V有源信号，可调电阻，PWM, Touch DIM多种调光方式。
产品特点
● 单通道恒压输出，最大输出电流为6.25A
● 遵循DALI协议标准 IEC62386
● 宽电压输入：220VAC ~ 240VAC
● 内建主动式PFC
● 调光曲线平滑，无抖动
● 过载保护；短路保护
● IP20，适用于LED室内灯具，比如LED灯带，投光灯，洗墙灯等
产品参数
|
型号 |
EULP150AD-1H24V |
|
|
输出 |
通道 |
1 |
|
电压 |
24VDC |
|
|
电流 |
6.25A |
|
|
功率 |
150W |
|
|
电压精度 |
±3% |
|
|
纹波 |
200mVp-p |
|
|
输入 |
电压 |
220VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
92%@230VAC,满载 |
|
|
功率因数 |
＞0.98@230VAC,满载 |
|
|
THD |
＜5%@230VAC,满载 |
|
|
电流 |
0.75Amax@230VAC |
|
|
浪涌电流 |
冷启动50A@ 230VAC |
|
|
保护 |
过载 |
锁死，去除故障10s后重新上电可恢复 |
|
|
|
|
| 短路 | 打嗝，去除故障后可恢复 | |
|
功能 |
调光方式 |
DALI/Touch DIM /1 - 10V/ 可调电阻/PWM |
|
其它 |
尺寸 |
370*326*127 mm（长* 宽* 高） |
|
包装 |
315*66*50,50pcs/箱 |
|
|
重量 |
350g |
|
|
工作温度 |
- 20℃ ~ 5 0℃ |
|
|
相对湿度 |
20~90% RH |
|
-
135W 12VDC 恒压1-10v调光电源EUP135A-1W12V-1(103200101101) 输入电压：100-240VAC
输出功率：135W
输出电压：12VDC
输出电流：11.25A
调光方式：1-10V调光，有源或无源
尺寸：206*75*40mm
毛重：710克
产品型号：EUP135A-1W12V-1 -
320w 24V 0-10v恒压调光电源OWP320A-1W24V产品特点
·单通道恒压输出，最大输出电流13.33A
·防雷、短路、过流、过载、金属外壳
·防护等级IP67，适用于户外照明
·调光范围0.1%-100%调光，调光平滑无阶梯感无频闪
·寿命50,000小时，5年质保
·可定制调光曲线
·宽电压输入含主动PFC, 足功率输出
·适用于LED恒压灯具, 灯带, 灯条等
技术参数
产品型号
OWP320A-1W24V
输入
输入电压
120VAC-277VAC
频率范围
50/60Hz
输入电流
3.15Amax@120VAC 1.45Amax@277VAC
功率因数
≥0.95@120VAC, 满载 ≥0.95@277VAC, 满载
效率
≥90%@120VAC, 满载 ≥93%@277VAC, 满载
谐波THD
≤10%@120VAC, 满载 ≤10%@277VAC, 满载
待机功耗
<1.5W
空载功耗
<1.5W
浪涌电流
冷启动, 15.1A@120VAC 104us 73.2A@277VAC 164us
输出
输出电压
24VDC
输出电压精度
±5%
输出电流
13.33A Max.
输出电流精度
/
输出功率
320W Max.
输出功率范围
0W~320W
PstLM
≤1
SVM
≤0.4
调光频率
20KHz
线性调整率
±3% @满载
负载调整率
±3% @满载
启动延时
0.75s, at230Vac(当灯光开始亮起)
功能
调光方式
0-10V
调光范围
0.1%-100% 变暗直至关闭
调光曲线
对数
频闪
无频闪
保护
短路保护
关闭输出，排除故障后自恢复
过流保护
降低电流打嗝保护，排除故障后自恢复
过载保护
降低电流打嗝保护，排除故障后自恢复
过压保护
/
过温保护
/
安规与电磁兼容
雷击浪涌
L-N:6KV L-N-PG 10KV
耐压标准
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):1500Vac/1min/<5mA
安全规范
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384
电磁兼容
CCC (中国) GB/T17743，GB17625.1
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547
EMC抗扰度
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547
-
40W 24VDC 1-10V恒压调光电源EUP40A-1H24V-1 (103200130101) 输入电压:220VAC-240VAC
输出通道:1
输出电压:24VDC
输出电流:1.7A
输出功率:40W
频率:50/60Hz
效率:＞87%@230VAC,满载
功率因数:＞0.95@230VAC,满载
THD:＜10%@230VAC,满载
型号:EUP40A-1H24V-1
-
75W 24VDC 恒压0-10V/1-10V调光电源LCP75A-1H24V 输入电压：220-240VAC
输出电流：3.12A
输出电压：24VDC
输出功率：75W
毛重：275克
尺寸：295*40*32mm
产品型号：LCP75A-1H24V
