75W 24V 恒压DALI调光电源OWP75A-1W24V
输出通道：1
输出电压：24VDC
输出电流：3.125A
输出功率：75W
输入电压：120VAC-277VAC
频率：50/60Hz
效率：87%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@120VAC,满载
产品型号：OWP75A-1W24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
·单通道恒压输出，最大输出电流3.125A
·防雷、短路、过压、金属外壳
·防护等级IP67，适用于户外照明
·调光范围0.1%-100%调光，调光平滑无阶梯感无频闪
·寿命50,000小时，5年质保
·可定制调光曲线
·宽电压输入含主动PFC, 足功率输出
·适用于LED恒压灯具, 灯带, 灯条等
技术参数
|
产品型号 |
OWP75A-1W24V |
|
|
输入 |
输入电压 |
120VAC-277VAC |
|
频率范围 |
50/60Hz |
|
|
输入电流 |
0.9Amax@120VAC 0.4Amax@277VAC |
|
|
功率因数 |
≥0.95@120VAC, 满载 ≥0.95@277VAC, 满载 |
|
|
效率 |
≥87%@120VAC, 满载 ≥89%@277VAC, 满载 |
|
|
谐波THD |
≤10%@120VAC, 满载 ≤10%@277VAC, 满载 |
|
|
待机功耗 |
<0.5W |
|
|
空载功耗 |
<1W |
|
|
浪涌电流 |
冷启动, 16.8A@120VAC 236us 68A@277VAC 156us |
|
|
输出 |
输出电压 |
24VDC |
|
输出电压精度 |
±5% |
|
|
输出电流 |
3.125A Max. |
|
|
输出电流精度 |
/ |
|
|
输出功率 |
75W Max. |
|
|
输出功率范围 |
0W~75W |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
调光频率 |
20KHz |
|
|
线性调整率 |
±1% @满载 |
|
|
负载调整率 |
±1% @满载 |
|
|
启动延时 |
0.75s, at230Vac(当灯光开始亮起) |
|
|
功能 |
调光方式 |
0-10V |
|
调光范围 |
0.1%-100% 变暗直至关闭 |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路保护 |
打嗝，排除故障后自恢复 |
|
过流保护 |
/ |
|
|
过载保护 |
负载电流超过130%以上降低电流打嗝保护，排除故障输出正常 |
|
|
过压保护 |
/ |
|
|
过温保护 |
/ |
|
|
安规与电磁兼容 |
雷击浪涌 |
L-N:6KV L-N-PG 10KV |
|
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):500Vac/1min/<5mA |
|
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
|
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
环境 |
工作温度 |
-20℃~50℃ |
|
储存温度 |
-40℃~85℃ |
|
|
储存��度 |
20-90%RH (无凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
75℃ |
|
|
材质 |
金属 |
|
|
防水等级 |
IP67 |
|
|
寿命 |
50,000小时@tc:75℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
裸机尺寸 |
187*64*33mm(长*宽*高) |
|
|
包装尺寸(重量) |
净重: 630g±5%/PCS; 20PCS/Carton; 13kg±5%/箱; 外箱尺寸: 340*226*200mm(长*宽*高) |
|
|
噪音 |
安静环境下，30-50cm以外无噪音 |
|
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-
120W 24V 1-10V恒压调光电源LCP120A-1H24V 输出通道：1
输出电压：24VDC
输出电流：5A
输出功率：120W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：92%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：LCP120A-1H24V
-
320w 24V 0-10v恒压调光电源OWP320A-1W24V产品特点
·单通道恒压输出，最大输出电流13.33A
·防雷、短路、过流、过载、金属外壳
·防护等级IP67，适用于户外照明
·调光范围0.1%-100%调光，调光平滑无阶梯感无频闪
·寿命50,000小时，5年质保
·可定制调光曲线
·宽电压输入含主动PFC, 足功率输出
·适用于LED恒压灯具, 灯带, 灯条等
技术参数
产品型号
OWP320A-1W24V
输入
输入电压
120VAC-277VAC
频率范围
50/60Hz
输入电流
3.15Amax@120VAC 1.45Amax@277VAC
功率因数
≥0.95@120VAC, 满载 ≥0.95@277VAC, 满载
效率
≥90%@120VAC, 满载 ≥93%@277VAC, 满载
谐波THD
≤10%@120VAC, 满载 ≤10%@277VAC, 满载
待机功耗
<1.5W
空载功耗
<1.5W
浪涌电流
冷启动, 15.1A@120VAC 104us 73.2A@277VAC 164us
输出
输出电压
24VDC
输出电压精度
±5%
输出电流
13.33A Max.
输出电流精度
/
输出功率
320W Max.
输出功率范围
0W~320W
PstLM
≤1
SVM
≤0.4
调光频率
20KHz
线性调整率
±3% @满载
负载调整率
±3% @满载
启动延时
0.75s, at230Vac(当灯光开始亮起)
功能
调光方式
0-10V
调光范围
0.1%-100% 变暗直至关闭
调光曲线
对数
频闪
无频闪
保护
短路保护
关闭输出，排除故障后自恢复
过流保护
降低电流打嗝保护，排除故障后自恢复
过载保护
降低电流打嗝保护，排除故障后自恢复
过压保护
/
过温保护
/
安规与电磁兼容
雷击浪涌
L-N:6KV L-N-PG 10KV
耐压标准
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):1500Vac/1min/<5mA
安全规范
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384
电磁兼容
CCC (中国) GB/T17743，GB17625.1
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547
EMC抗扰度
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547
-
480w 24V 0-10v恒压调光电源OWP480A-1W24V概述
OWP480A-1W24V是一款防水恒压输出LED调光驱动器。支持0/1-10V有源信号，曲线平滑、无闪烁。
产品特点
·单通道恒压输出，最大输出电流为20.0A
·调光范围1%-100%调光，调光平滑无阶梯感无频闪
·内置PFC芯片，提高能源利用率，减少对电网的污染
·Class 2电源
·防水等级IP67，适用于户外照明
·保护：过载、过流、短路保护
·寿命50,000小时，5年质保
技术参数
产品型号
OWP480A-1W24V
输入
效率(典型)
≥91%@120VAC, ≥94%@230VAC&277VAC, 满载
输入频率
50/60Hz
输入电压
120VAC-277VAC
功率因数(典型)
≥0.95@120VAC, ≥0.90@277VAC, 满载
THD(满载)
<10%@120VAC, <15%@277VAC, 满载
电流
4.60A@120VAC, 2.4A@230VAC, 2.0A@277VAC
浪涌电流
冷启动, 27.1A@120VAC 850us, 60.30A@277VAC 152us
待机功耗
<2.0W@120VAC
空载功耗
<2.0W@120VAC
启动延时
<0.75s (@120VAC, 当光线开始亮起)
输出
输出电流
20.0A
输出电压
24VDC
输出电压精度
±5%
输出功率
480W
输出通道
1
过功率限制
≥125%
输出纹波
≤720mV
输出频率
3.3KHz PWM
保护
短路保护
无输出, 排除故障后自恢复
过流保护
无输出, 排除故障后自恢复
过载保护
无输出, 排除故障后自恢复
安全与 电磁兼容
浪涌
L-N: 6KV L-N-PG: 10KV
耐受电压
I/P-O/P: 3750Vac/1min/5mA I/P-PE:1500Vac/1min/<5mA O/P-PE:500Vac/1min/<5mA Signal-O/P: 1500VAC/1min/5mA
安全标准
EN61347-1, EN61347-2-13, UL8750, UL1310
电磁兼容
EN55015, FCC Part 15 Class B
绝缘阻抗
5MΩ
功能
调光模式
0-10V
调光范围
1%-100%
调光曲线
对数
频闪
无频闪
其它
防水等级
IP67
工作环境温度
-20~+50°C [-4°F~122°F]
储存温度、🗎度
-40~+85°C [-40°F~185°F], 20~90% RH
tc
85℃
寿命
50,000h@tc:85℃[185°F] 90%Load @120VAC
质保
5年
开关机次数
>25,000 次
材料
金属
产品尺寸
289*89.5*46.5mm(11.37*3.52*1.831) (长*宽*高)
包装信息
净重: 1800g(3.97lb)±5%/个; 5个/箱; 9.5kg(20.9 Ib)±5%/箱; 外箱尺寸: 332*284*134mm(13.1*11.2*5.3) (L*W*H)
-

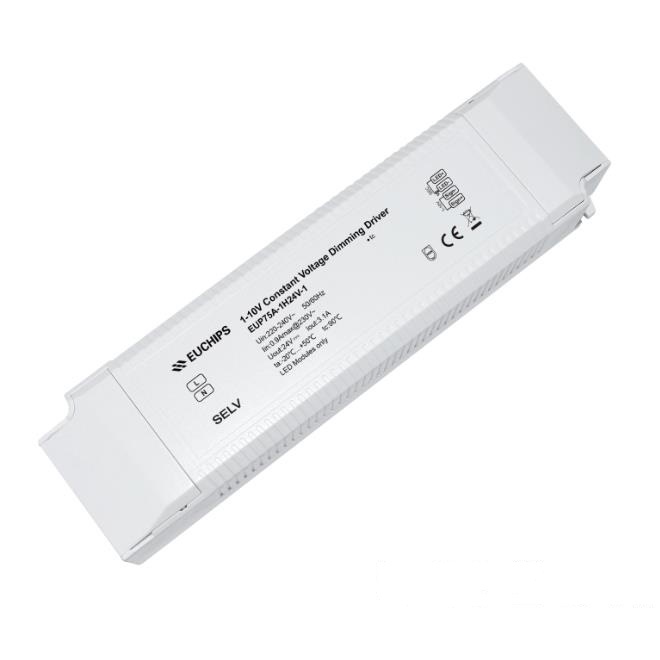

75W 24VDC 恒压0-10V/1-10V调光电源EUP75A-1H24V-1（103200320201） 输入电压：200 – 240VAC
