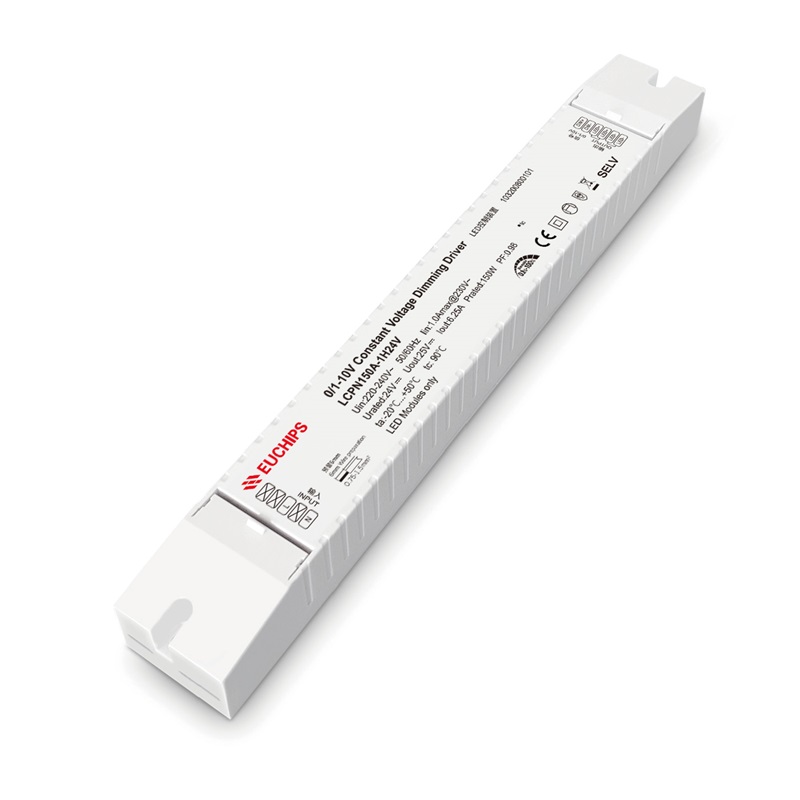

150W 24V 1-10V恒压调光电源LCPN150A-1H24V
输出通道：1
输出电压：24VDC
输出电流：6.25A
输出功率：150W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：92%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：LCPN150A-1H24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点
·单通道恒压输出，每通道 24V 直流输出
·支持无源 0/1-10V 模拟调光信号
·调光范围从 0-100%, LED 亮度从 0.1%启动
·高效率：达到 92%
·高 PF:0.98@230VAC, 满载
·调光曲线平滑，无抖动
·具有输出短路保护，过载保护
产品参数
|
产品型号 |
LCPN150A-1H24V |
|
|
输入 |
输入电压 |
220VAC-240VAC |
|
频率范围 |
50/60Hz |
|
|
输入电流 |
1Amax@230VAC |
|
|
功率因数 |
≥0.95@230VAC, 满载 |
|
|
效率 |
≥92%@230VAC, 满载 |
|
|
谐波THD |
≤10%@230VAC, 满载 |
|
|
待机功耗 |
≤0.5W |
|
|
浪涌电流 |
冷启动, 43A@230VAC 304us |
|
|
输出 |
通道 |
1 |
|
输出电压 |
24VDC |
|
|
输出电流 |
6.25A Max. |
|
|
输出电压范围 |
24V |
|
|
功率 |
150W |
|
|
电压精度 |
±5% |
|
|
空载电压 |
24V ±5% |
|
|
启动时间 |
0.75s, at230Vac(当灯光开始亮起) |
|
|
功能 |
调光方式 |
0/1-10V (信号电流 0.2mA) |
|
调光范围 |
0.1%-100% 变暗直至关闭 |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路保护 |
无输出，排除故障后自恢复 |
|
过载保护 |
无输出，排除故障后自恢复 |
|
|
安规与 电磁兼容 |
雷击浪涌 |
L-N:2KV |
|
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA I/P-(0/1-10V): 1500VAC/1min/5mA |
|
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
|
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
绝缘阻抗 |
5MΩ |
|
|
环境 |
工作温度 |
-20℃~50℃ |
|
储存温度 |
-40℃~85℃ |
|
|
储存��度 |
20-90%RH (无凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
90℃ |
|
|
材质 |
PC |
|
|
其他 |
防水等级 |
IP20 |
|
寿命 |
50,000小时@tc:90℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
裸机尺寸 |
295*35*32mm(长*宽*高) |
|
|
包装尺寸(重量) |
净重: 350g±5%/PCS; 20PCS/Carton; 7.5kg±5%/箱; 外箱尺寸: 319*235*170mm(长*宽*高) |
|
|
噪音 |
安静环境下，30-50cm以外无噪音 |
|
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-

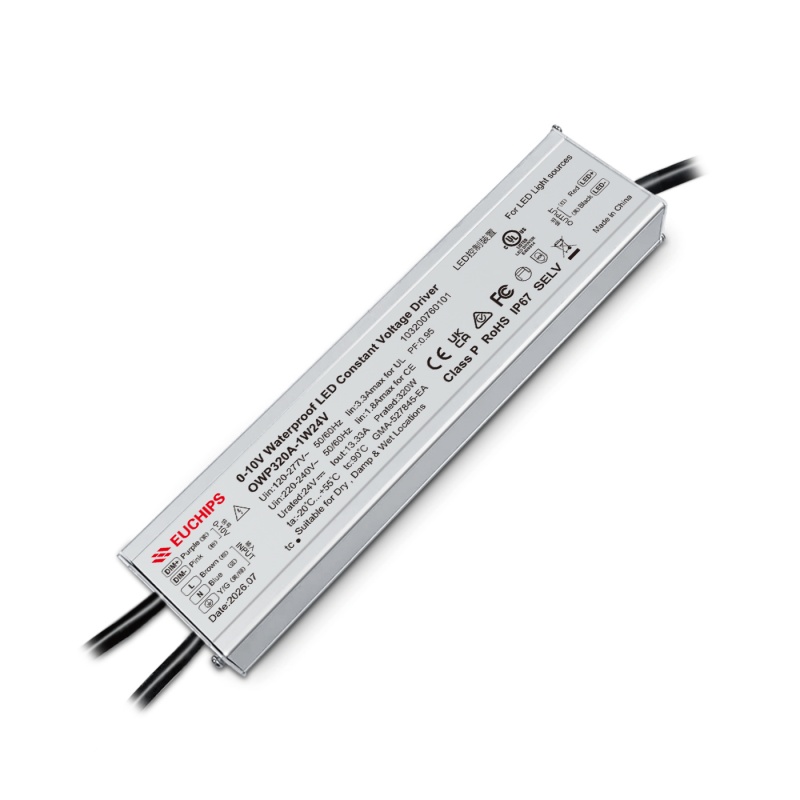

320w 24V 0-10v恒压调光电源OWP320A-1W24V产品特点
·单通道恒压输出，最大输出电流13.33A
·防雷、短路、过流、过载、金属外壳
·防护等级IP67，适用于户外照明
·调光范围0.1%-100%调光，调光平滑无阶梯感无频闪
·寿命50,000小时，5年质保
·可定制调光曲线
·宽电压输入含主动PFC, 足功率输出
·适用于LED恒压灯具, 灯带, 灯条等
技术参数
产品型号
OWP320A-1W24V
输入
输入电压
120VAC-277VAC
频率范围
50/60Hz
输入电流
3.15Amax@120VAC 1.45Amax@277VAC
功率因数
≥0.95@120VAC, 满载 ≥0.95@277VAC, 满载
效率
≥90%@120VAC, 满载 ≥93%@277VAC, 满载
谐波THD
≤10%@120VAC, 满载 ≤10%@277VAC, 满载
待机功耗
<1.5W
空载功耗
<1.5W
浪涌电流
冷启动, 15.1A@120VAC 104us 73.2A@277VAC 164us
输出
输出电压
24VDC
输出电压精度
±5%
输出电流
13.33A Max.
输出电流精度
/
输出功率
320W Max.
输出功率范围
0W~320W
PstLM
≤1
SVM
≤0.4
调光频率
20KHz
线性调整率
±3% @满载
负载调整率
±3% @满载
启动延时
0.75s, at230Vac(当灯光开始亮起)
功能
调光方式
0-10V
调光范围
0.1%-100% 变暗直至关闭
调光曲线
对数
频闪
无频闪
保护
短路保护
关闭输出，排除故障后自恢复
过流保护
降低电流打嗝保护，排除故障后自恢复
过载保护
降低电流打嗝保护，排除故障后自恢复
过压保护
/
过温保护
/
安规与电磁兼容
雷击浪涌
L-N:6KV L-N-PG 10KV
耐压标准
I/P-O/P: 3750VAC/1min/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA I/P-0-10V( Signal port ):1500Vac/1min/<5mA
安全规范
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384
电磁兼容
CCC (中国) GB/T17743，GB17625.1
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547
EMC抗扰度
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547
-
150W 24V DALI&1-10V恒压调光电源LCP150AD-1H24V(102200630101) 输出通道：1
输出电压：24VDC
输出电流：6.25A
输出功率：150W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：90%@230VAC,满载
功率因数：＞0.98@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：LCP150AD-1H24V
-
200W 12V 1-10V恒压调光电源 五合一调光EUP200AD-1H12V-0 输出通道：1
输出电压：12VDC
输出电流：16.7A
输出功率：200W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：88%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：EUP200AD-1H12V-0
-
135W 12VDC 恒压1-10v调光电源EUP135A-1W12V-1(103200101101) 输入电压：100-240VAC
输出功率：135W
输出电压：12VDC
输出电流：11.25A
调光方式：1-10V调光，有源或无源
尺寸：206*75*40mm
毛重：710克
产品型号：EUP135A-1W12V-1
