150W 24V 0-10vLED调光电源 LCP150A-1H24V
输出通道：1
输出电压：24VDC
输出电流：6.25A
输出功率：150W
输入电压：220VAC-240VAC
频率：50/60Hz
效率：＞ 92%@230VAC,满载
功率因数：＞0.98@230VAC,满载
THD：＜10%@230VAC,满载
产品型号：LCP150A-1H24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载

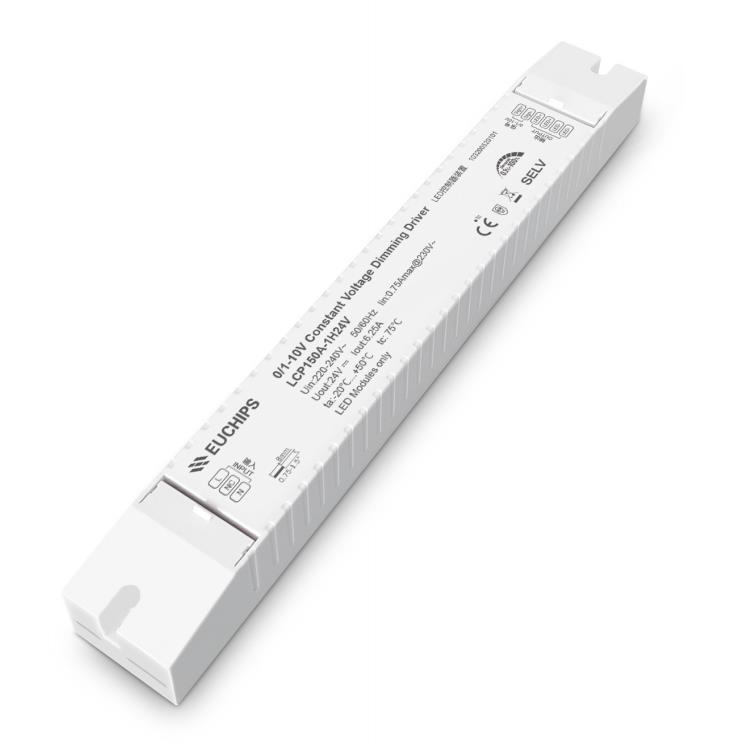

150W 24V 0-10vLED调光电源 LCP150A-1H24V
概述
LCP150A-1H24V是一款可以用于室内的恒压输出LED调光驱动器。这款驱动器可以通过外部0/1-10V有源信号，可调电阻和PWM信号实现平滑调光的效果。产品特点
● 单通道恒压输出，每通道24V直流输出
● 支持无源 0/1-10V 模拟调光信号
● 宽电压输入：220VAC ~ 240VAC
● 调光范围从 0-100%, LED 亮度从 1%启动
● 调光曲线平滑，无闪烁
● 过压保护；过载保护；短路保护
● IP20，适用于LED室内灯具,比如LED灯带，投光灯，洗墙灯等
产品参数
|
型号 |
LCP150A-1H24V | |
|
输出 |
通道 |
1 |
|
电压 |
24VDC |
|
|
电流 |
6.25A |
|
|
功率 |
150W |
|
|
电压精度 |
±3% |
|
|
纹波 |
400mVp-p |
|
|
输入 |
电压 |
220VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
＞ 92%@230VAC,满载 |
|
|
功率因数 |
＞0.98@230VAC,满载 |
|
|
THD |
＜5%@230VAC,满载 |
|
|
电流 |
0.75Amax@230VAC |
|
|
浪涌电流 |
冷启动27A( 在50%Ipeak 下测试 |
|
|
保护 |
过压 |
关闭输出，温度恢复后，电源正常工作 |
|
过载 |
将输出功率限制在110%~150% |
|
| 短路 | 锁死，去除故障10s 后重新上电可恢复 | |
|
功能 |
调光方式 |
0/1 - 10V/可调电阻/PWM |
|
其它 |
尺寸 |
295*40*32mm （长* 宽* 高） |
|
包装 |
434*302*174mm（长* 宽* 高） |
|
|
重量 |
340g |
|
|
工作温度 |
- 20℃ ~ 5 0℃ |
|
|
相对湿度 |
20~90% RH |
|
-
12W 12VDC 1-10V恒压调光电源EUP12A-1H12V-1(03200002101) 输出通道：1
输出电压：12VDC
输出电流：1A
输出功率：12W
电压精度：±3%
输入电压：220VAC-240VAC
频率：50/60Hz
效率：＞80%@230VAC,满载
功率因数：＞0.5@230VAC,满载
产品型号：EUP12A-1H12V-1 -

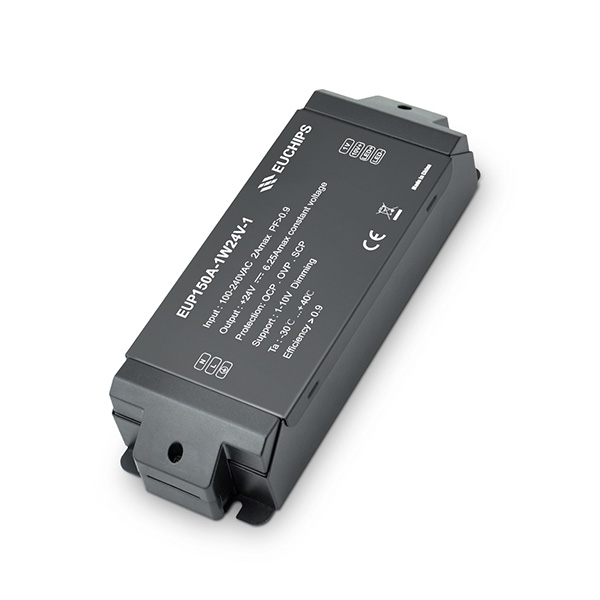

150W 24VDC 1-10V恒压调光电源EUP150A-1W24V-1 输出电压：24VDC
