dmx512控制器与控制系统的实现知识

来源:    2017-04-12

  dmx512控制器以及dmx灯光控制系统在照明领域的应用已经越来越广泛了。舞台灯光控制、户外景观照明控制、建筑外立面照明控制等等场合都可以看到dmx控制器相关设备的应用。因为dmx技术越来越成熟、控制效果稳定可靠,国内也有很多研发、生产dmx灯光控制器的企业和厂家,如上海欧切斯EUCHIPS,就是一家“元老级”的dmx控制系统开发企业,有着十几年的历史。下面我们简单了解一下dmx512控制器及控制系统的实现。

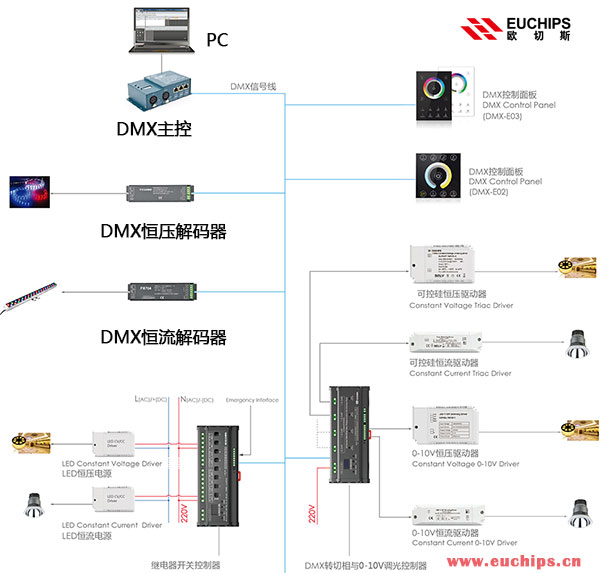

  一般典型的DMX控制系统都是由PC主机连接DMX主控进行配置,通过DMX主控输出到dmx512控制器,从而控制连接到dmx控制器产品上的rgb/rgbw的灯带或灯条的颜色和动态效果的实现。

dmx控制系统

  dmx控制系统的系统硬件主要分几大模块:CPU模块、RGBW模块、无线接收模块、RJ485模块、按键模块以及软件实现模块等。

  CPU模块是系统的主要部分,由CPU控制完成系统的全部功能,本系统采用单片机作为控制器。RGBW模块块由CPU的PWM模块控制,实现对LED RGB全彩灯的控制,以实现不同的色彩显示方案。如一个简单结构的模块电路,可以将对应的RGBW四路输出分别接在CPU的四个PWM输出I/O管脚,由PWM模块输出相应的脉冲波形,以控制4个MOS管的打开和关断,从而得到不同的色彩方案。无线接收模块用于接收来自配套的无线遥控器的控制信号,以方便用户进行相关参数的设定和测试。如欧切斯dmx恒压解码器系列的产品多数支持无线要控制来设置产品的地址参数。RS-485接收模块用于实现DMX512协议,DMX512协议使用的物理层接口即为RS-485接口。按键模块是为了帮助设备进行必要的参数设置,所以也是设备的重要组成部分,一般来说设备的选择都是以简洁性为主,这样的设计能够很好的辅助设备进行必要的使用,便于不同的设备进行使用,同时操作性上也有不少的改观。软件实现模块,一般每家DMX控制系统研发企业都有自己主控配套的控制软件,方便编辑效果,控制dmx512控制器设备实现不同的灯光效果。

  dmx512控制器能够实现数字方式控制LED灯具,配合其它设备可以组成完整的DMX控制系统,在建筑装饰工程中也有很多精彩的应用。不仅仅在国外,欧切斯的dmx控制器产品在国内的也越来越受客户的欢迎。
