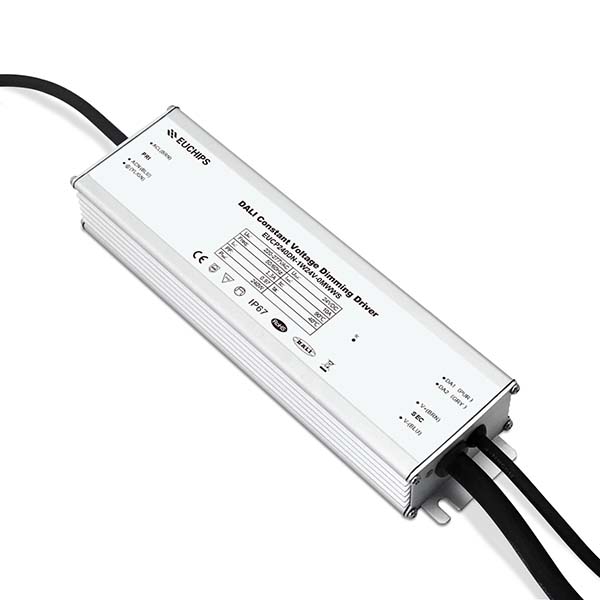

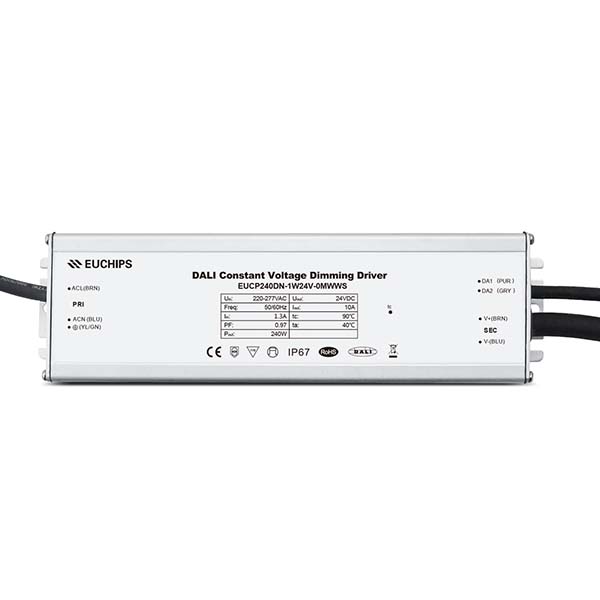

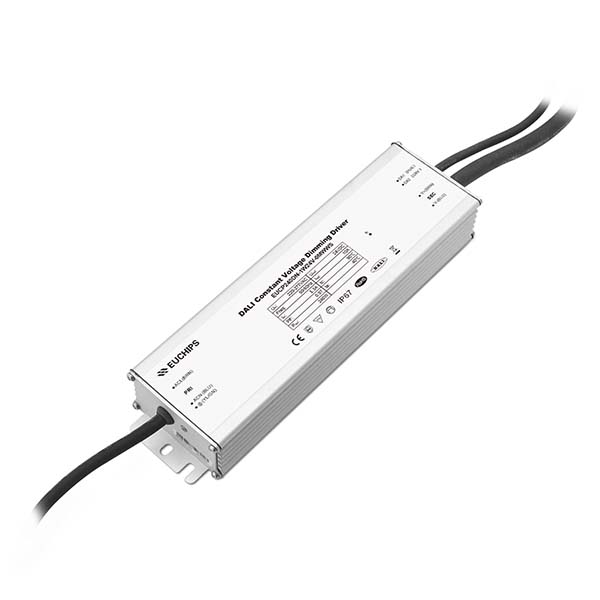

240W 24V/48V 户外防水LED电源

输入电压:100-277VAC
输出电流最大值:5-10A
输出电压:24/48VDC
输出功率:240W
调光方式:0-10V/DALI
功率因数:>0.9
THD:<15%
保护:输入欠压/输入过压/输出过流/短路/过温保护
保修:7年
产品型号:EUCP240XY-1WxxV-0MWWZ

加入询价篮
  • 产品详细
  • 需求订购
  • 下载中心

240W 24V/48V 户外防水LED电源产品详情

概述
EUCP240XY-1WxxV-0MWWZ 系列是恒压模式输出240W 24V/48V 户外防水LED电源,抗浪涌等级高,防护等级为IP67,适用于户外。用户可根据调光方式和市场需求选择相应的型号。


产品特性

●电源电压: 100-277VAC 或 141-391VDC
●10kV浪涌等级
●PWM 输出频率>1kHz
●100,000小时的使用寿命 @ Tc=75C
●7 年保修 @ Tc<=80C
●0-10V/PWM/DALI可调光 (可选择)
●调光最小输出2%
●调灭后待机功耗0.5W
●电源控制器与风扇的辅助电源为12V 300mA (取决于型号)
●输入过压保护(可选择)
●安全依据 EN 61347-1, 61347-2-3,61347-2-13, 62384
●应用 :LED灯带、景观灯、工矿灯、路灯、泛光灯


型号清单


型号

输入电压范围

输出功率

输出电压

输出电流最小值

输出电流最大值

认证

EUCP240XY-1W24V-0MWWZ

100-277VAC

240 W

24V

0

10A

UL/FCC/CB/ENEC/CCC

EUCP240XY-1W48V-0MWWZ

100-277VAC

240 W

48V

0

5A

UL/FCC/CB/ENEC/CCC



XY=

调光方式

可编程

12V辅助电源

关灭功能



Z=



NN



U

p 线材带接地线

AN

0-10V



S

VDE 线材/Class I

EN

0-10V




DN

DALI








技术参数


型号

EUCP240XY-1WxxV-0MWWZ

输出

通道

1

电压精度

±3%

输出超调

10% Vo, max.

输入

电压

100VAC – 277VAC

频率

50/60Hz

电流

2.2Amax@120VAC & 满载,
1.1Amax@220VAC &满载,

浪涌电流

65A峰值,持续1.2ms , <0.25A2s@230VAC, 冷启动
70A 峰值, 持续1.3ms , <0. 5A2s@277VAC, 冷启动

效率

>90%@230VAC,满载

PF功率因数

>0.9@60-100%负载, 参考功率因数 vs.负载曲线

THD

<15%@60-100%负载, 参考 THD vs. 负载曲线

漏电流

1mA max @277VAC 60Hz, p8750,
0.75mAmax @240VAC 50Hz, IEC61347-1

保护

输入欠压

关闭输出,电压恢复正常后自动重启

输入过压

*可选择: 关机@320VAC

输出过流

120% Io, typ.

短路

故障移除后自恢复

过温

当Tc≧105±10℃时,输出电流减小; 当 Tc≦70±10℃时,自动恢复

其他

开机时间

1.2s max.

浪涌保护

L-N:6kV, L,N-G:10kV, IEC 61000-4-5

工作温度

-40℃~+90℃;10%RH~100%RH (获取更多详情请看降额曲线)

存储温度

-40℃~+85℃; 5%RH~100%RH

MTBF

≥280,000 hours, 75℃ 外壳温度 (MIL-HDBK-217F)

使用寿命

≥100,000 hours, 75℃ 外壳温度

外壳温度

90℃ max, 标签上的Tc点

尺寸

8.63x2.66x1.32 inch (本体),   9.48x2.66x1.32 inch (包括包装盒)

220.0x67.5x33.5 mm (本体), 241.0x67.5x33.5 mm (包括包装盒)

净重

1200g

包装

12个/箱/16.5kg, 500x370x335mm


注:

*除非特别注明,所有的测试结果均在 220VAC,25 ℃室温下测得。

*可选择标记项目,获取详细功能请联系销售人员


调光


参数

最小值

标准值

最大值

Vdim 拉电流

200uA

300uA

450uA

Vdim 允许输入电压

-20 V


20 V

0-10V 调高范围

2% (Vdim=1V)

线性

100%  (Vdim=9~10V)

PWM调光范围

2% (Duty=10%)

线性

100% (Duty=90-100%)

调灭临界值



0.5V or 5%

0.6V or 6%

起亮临界值

0.6V or 6%

0.7V or 7%



高脉宽

3V



10V

低脉宽

0V



0.6V

PWM频率

300Hz



2kHz

外部PWM 控制器灌电流能力

300uA




DA1,DA2 高电平

9.5

16

22.5

DA1,DA2 低电平

-6.5

0

6.5

DA1,DA2 电流

0



2mA
