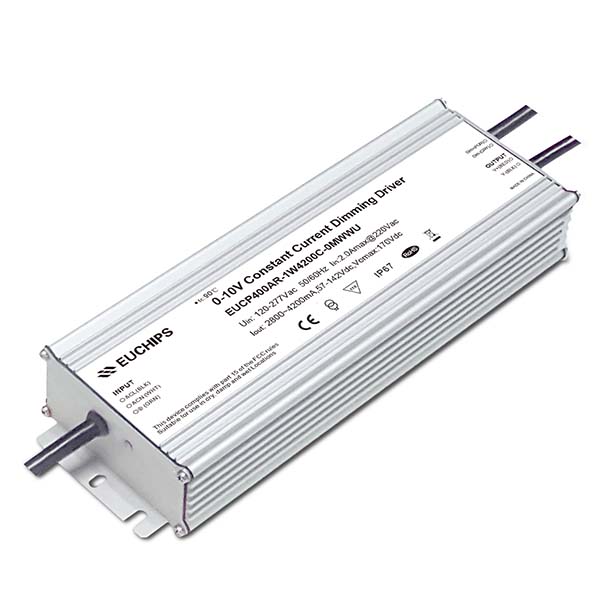

400W 1400-4200mA 恒流防水调光电源

输出通道:1
电流精度:±5%Io
纹波电流:Ip-p:5%Io max
输出超调:10% Io max & LED 负载
输入电压:100VAC – 277VAC
频率:50/60Hz
功率因数:>0.9@60-100%负载, 参考功率因数vs. 负载曲线
THD:<15%@60-100%负载, 参考 THD vs. 负载曲线
保修:7年
产品型号:EUCP400XY-1WxxxxC-0MWWZ

加入询价篮
  • 产品详细
  • 需求订购
  • 下载中心

400W 1400-4200mA 恒流防水调光电源-产品详情

概述

EUCP400XY-1WxxxxC-0MWWZ系列产品是恒流模式输出的防水型调光电源,抗浪涌等级高,防护等级为IP67,适用于户外。可根据调光方式和市场需求来选择相应的型号,电流输出范围最小1400mA,最大4200mA,可以通过NPC编程器修改电流值。


产品特性

● 电源电压: 100-277VAC 或 141-391VDC
● 10kV浪涌等级
● 100,000小时的寿命@ Tc=75C
● 7 年保修 @ Tc<=80C
● AirsetTM NFC编程
● 电流输出精度+/-2% (可编程模型)
● 0-10V/PWM/DALI 可调光 (取决于型号)
● 调灭后待机功耗0.5W(取决于型号)
● 电源控制器与风扇的辅助电源为12V 300mA (取决于型号)
● 输入过压保护(可选择)
● 安全依据 EN 61347-1, 61347-2-3,61347-2-13, 62384
● 应用 :LED灯带、景观灯、工矿灯、路灯、泛光灯



型号清单


型号

输入电压范围

输出功率

输出电压

全功率下可设定的最小电流值

全功率下可设定的最大电流值

认证

EUCP400XY-1W2100C-0MWWZ

100-277VAC

400 W

114-286VDC

1400mA

2100mA

UL/FCC /CCC/CB/ENEC

EUCP400XY-1W4200C-0MWWZ

100-277VAC

400 W

57-142VDC

2800mA

4200mA

UL/FCC /CCC/CB/ENEC



XY=

调光方式

可编程

12V辅助电源

关灭功能



Z=



NN



U

UL 线材带接地线

EN

0-10V



S

VDE 线材/Class I

FR

Time





ER

0-10V/PWM/Time







DR

DALI







技术参数


型号

EUCP400XY-1WxxxxC-0MWWZ

输出

通道

1

电流精度

±5%Io

纹波电流

Ip-p:5%Io max

输出超调

10% Io max & LED 负载

输入

电压

100VAC – 277VAC

频率

50/60Hz

电流

3.6Amax@120VAC & 满载
2.0Amax@220VAC & 满载

浪涌电流

65A 峰值, 持续1.2ms, <0.25A2s@230VAC, 冷启动
70A 峰值, 持续1.3ms, <0. 5A2s@277VAC, 冷启动

功率因数

>0.9@60-100%负载, 参考功率因数vs. 负载曲线

THD

<15%@60-100%负载, 参考 THD vs. 负载曲线

漏电流

1mA max @277VAC 60Hz, UL8750,
0.75mAmax @220VAC 50Hz, IEC61347-1

保护

输入欠压

关闭输出,电压恢复正常后自动重启

输入过压

*可选择: 关闭 @320VAC

输出过压

120% Vomax, typ.

短路

故障移除后自恢复

过温

当 Tc≧105±10℃时输出电流减小; 当Tc≦70±10℃时自动恢复

其他

开机时间

1.2s max.

浪涌保护

L-N:6kV, L,N-G:10kV, IEC 61000-4-5

辅助电源 (Vaux)

12V+/-5%, 300mA max

工作温度

-40℃~+90℃;10%RH~100%RH

存储温度

-40℃~+85℃; 5%RH~100%RH

MTBF

≥320,000 hours, 75℃ 外壳温度 (MIL-HDBK-217F)

使用寿命

≥100,000 小时, 75℃ 外壳温度, 参考使用寿命与 Tc 曲线

外壳温度

90℃ max, 标签上的Tc点

尺寸

8.82x3.54x1.63 inch (本体),  9.88x3.54x1.63 inch (包括包装盒)

224 x 90 x 41.5 mm (本体),   251 x 90 x 41.5 mm (包括包装盒)

净重

1600g

包装

10个/箱/19kg, 500x370x335mm



注:

*除非特别注明,所有的测试结果均在 220VAC,25 ℃室温下测得。

*可选择标记项目,获取详细功能请联系销售人员


调光

参数

最小值

标准值

最大值

Vdim 拉电流

200uA

300uA

450uA

Vdim 允许输入电压

-20 V


20 V

0-10V 调光范围

10% (Vdim=1V)

线性

100%  (Vdim=9~10V)

PWM 调光范围

10% (Duty=10%)

线性

100% (Duty=90-100%)

调灭临界值



0.5V or 5%

0.6V or 6%

起亮临界值

0.6V or 6%

0.7V or 7%



高脉宽

3V



10V

低脉宽

0V



0.6V

PWM 频率

300Hz



2kHz

外部PWM 控制器灌电流能力

300uA




DA1,DA2 高水平

9.5

16

22.5

DA1,DA2 低水平

-6.5

0

6.5

DA1,DA2 电流

0



2mA

请输入您的联系方式

询问我们

同意此条款 隐私政策
请选择,如果你同意的隐私政策
标签:
上一产品:暂无上一篇 下一产品:320W 1050-4200mA LED恒流调光电源
查看其它产品

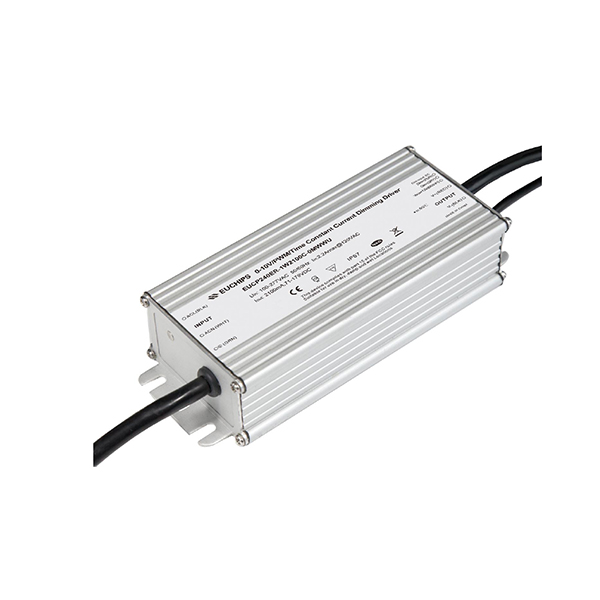

  • 240W 700-2800mA恒流调光电源 输入电压:100-277VAC
    输出电流:700-2800mA
    输出电压:36-357VDC
    输出功率:240W
    调光方式:0-10V/PWM/Time/DALI
    功率因数:>0.9
    THD:<15%
    保护:输入欠压/输入过压/输出过压/短路/过温保护
    保修:7年
    产品型号:EUCP240XY-1WxxxxC-0MWWZ

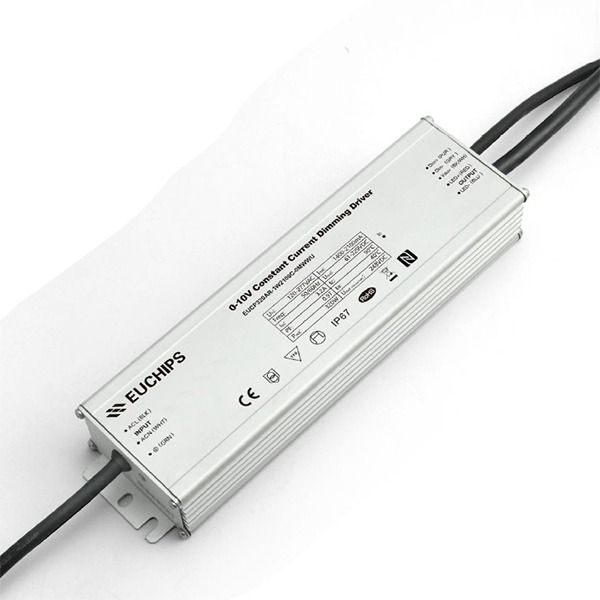

  • 320W 1050-4200mA LED恒流调光电源 输入电压:100-277VAC
    输出电流:1050-4200mA
    输出电压:46-305VDC
    输出功率:320W
    调光方式:0-10V/PWM/Time/DALI
    功率因数:>0.9
    THD:<15%
    保护:输入欠压/输入过压/输出过压/短路/过温保护
    保修:7年
    产品型号:EUCP320XY-1WxxxxC-0MWWZ

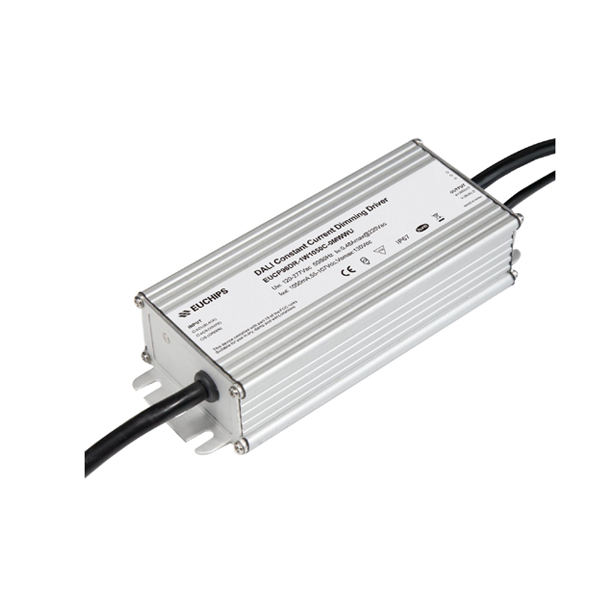

  • 96W 700-2800mA LED户外恒流防水电源 输入电压:100-277VAC
