LED调光电源之可控硅调光电源小知识分享

来源:    2017-01-03

  LED调光电源随着技术的不断发展,已经有多种技术可以实现,最常见和一种就是可控硅调光。衍生下LED调光电源的种类也很多,下面我们只介绍其中的可控硅调光电源。

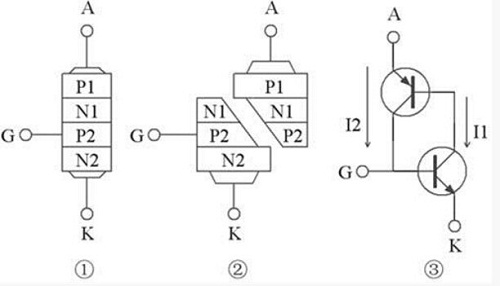

  在了解该LED调光电源之前,我们先初步的认识一下什么是可控硅调光?下面是小编个人总结的一些小知识,分享给大家。可控硅又叫晶闸管,由四层构成,共有三个PN结,如下图①在分析时,可以看成②,而②是一个PNP三极管和一个NPN三极管,也即是图③。

  从图③可以看出,当AK两端加上正向电压时,G极加触发信号,NPN三极管导通,其集电极有较大电流I1,NPN三极管的集电极电压降低,也即是PNP三极管的基极电压降低,于是PNP三极管也导通,于是有I2从PNP三极管的集电极流过,这个电流流向NPN三极管的基极。即是这是没有了G极触发信号,仍然有电从AK两端流过。

  可控硅调光的工作原理是将输入电压的波形通过导通角切波之后,产生一个切向的输出电压波形。应用切向的原理,可减少输出电压的有效值,以此来降低普通负载(电阻负载)的功率。可控硅调光的优点在于工作效率较高,性能稳定。但是随着LED灯具的大量兴起,TRIAC调光与LED存在着兼容性的问题。

  其实并不是所有相位控制器都从交流正弦波的同一方向切断。三端双向可控硅器件用于白炽灯和卤素灯调光,它从正弦波的前相开始切断,在切断点位置,输入电压刚过零,输入电流刚反向。因此,它也被叫做前沿切相控制调光器即前沿可控硅调光器,前相控制调光器会在开始导通的时候产生电流尖峰,此尖峰电流会引起蜂鸣声和增加电子驱动器的压力。

  反相控制调光器(即后沿切相调光器)也称后沿可控硅调光可以避免上述问题,因为它是从交流正弦波的后半部分或者说是后沿开始切断调光器。反相控制调光器在输入电流刚改变方向时导通,它允许电压逐渐升高,然后在下一个半周期内切断它。反相控制调光器也被叫做电子低压(ELV)调光器,用于提高使用电子变压器的卤素灯的性能。

  所以从理论上来讲,可控硅调光电源即后沿切相调光更适合LED的调光。
