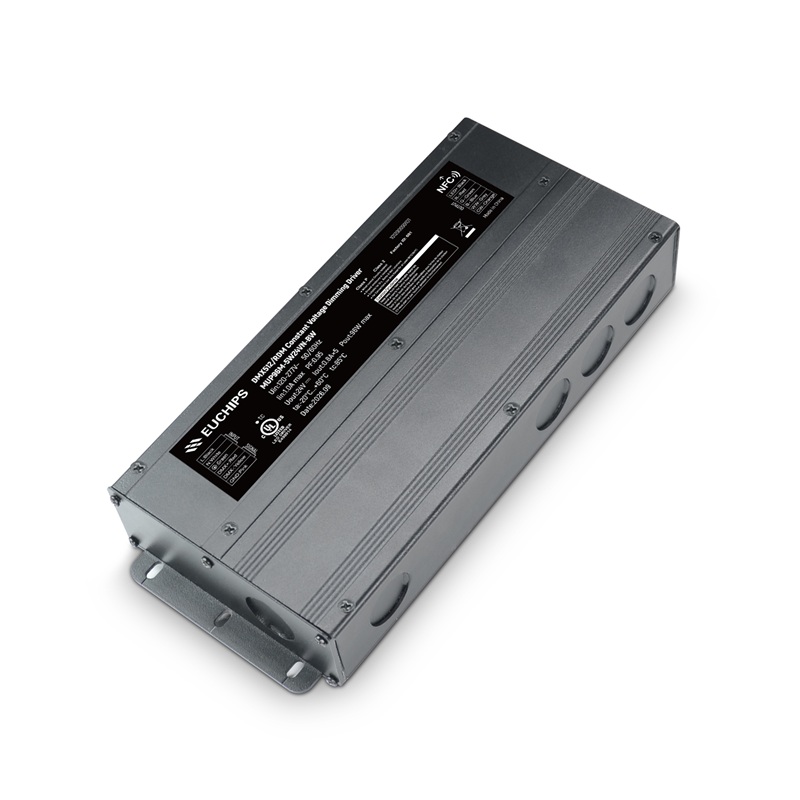

96W 24V DMX恒压调光电源MUP96M-5W24VN-BW
输出电压：24VDC
输出电流：4A
输出功率：96W
输入电压：120-277VAC
频率：50/60Hz
效率：86%@230VAC,满载
功率因数：＞0.98@120VAC,满载
产品型号：MUP96M-5W24V-BW
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点
· 5通道恒压输出，每通道最大输出电流为0.8A。
· 支持DMX512/RDM信号。
· 输出通道数量为5个。
· 支持通信（NFC），用于读取和写入DMX地址以及调整输出电压。
· 调光曲线平滑，无闪烁。
· 配备输出短路保护、过载保护，以及过电流保护
· 寿命50,000小时@tc90℃(194°F)
· 5年质保
· UL Class 2
· 符合UL8750和UL 1310的安全标准。
· 适用于干燥、潮湿的场所
产品参数
|
型号 |
MUP96M-5W24VN-BW |
|
|
输入 |
效率 |
≥86%@120VAC,满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
1.1Amax @120VAC, 0.6Amax@230VAC, 0.45Amax@277VAC |
|
|
功率因数 |
≥0.98@120VAC, ≥0.92@277VAC,满载 |
|
|
THD |
<10%@120VAC, <20%@277VAC, 满载 |
|
|
浪涌电流 |
冷启动,20.30A@120VAC 264us |
|
|
待机功耗 |
<2.0W@120VAC |
|
|
空载功耗 |
<2.0W@120VAC |
|
|
启动延时 |
<0.75s, @120Vac (当光线开始亮起) |
|
|
输出 |
电流 |
5通道，每通道0.8A |
|
电压 |
24VDC |
|
|
电压范围 |
24-26VDC ±5%(可通过NFC调节电压) |
|
|
功率 |
96W |
|
|
通道 |
5 |
|
|
纹波 |
≤300mV |
|
|
PWM频率 |
4KHz PWM |
|
|
功能 |
调光方式 |
DMX512/RDM |
|
调光范围 |
1%-100% (DMX) |
|
|
调光曲线 |
对数/线性 (NFC可编程) |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
过载 |
降低电流打嗝保护，排除故障后自恢复 |
|
|
过流 |
降低电流打嗝保护，排除故障后自恢复 |
|
|
安规 电磁兼容 |
雷击浪涌 |
L-N:6kV L-N-PG:6kV |
|
耐压 |
I/P-O/P: 2000Vac/1min/<5mA I/P-PG:1500Vac/1min/<5mA O/P-PG:500Vac/1min/<5mA |
|
|
安全标准 |
UL8750 UL1310 Class P（CSA C22.2 NO.250.13-17） |
|
|
电磁兼容 |
FCC PART 15 Class B |
|
|
电磁抗干扰度 |
IEC 61000-4-2, -3, -4, -5, -6, -8, -11 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
-20℃~60℃ (-4°F-140°F) |
|
储存温度、🗎度 |
-40℃~85℃ (-40°F-185°F), 20-90%RH |
|
|
tc |
90℃ (194°F) |
|
|
材质 |
金属 |
|
|
防水等级 |
干燥、潮🗎及🗎润场所(IP65) |
|
|
寿命 |
50,000小时@tc:90℃ (194°F) |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: 930g(2.05 lb)±5%/个;12个/箱;11.16kg(24.60 lb)±5%/箱; 外箱尺寸: 314*263*249mm(12.36*10.35*9.80 Inch)(L*W*H) |
|
|
尺寸 |
244*106*41.5mm(9.6*4.17*1.63 Inch)(长*宽*高) |
