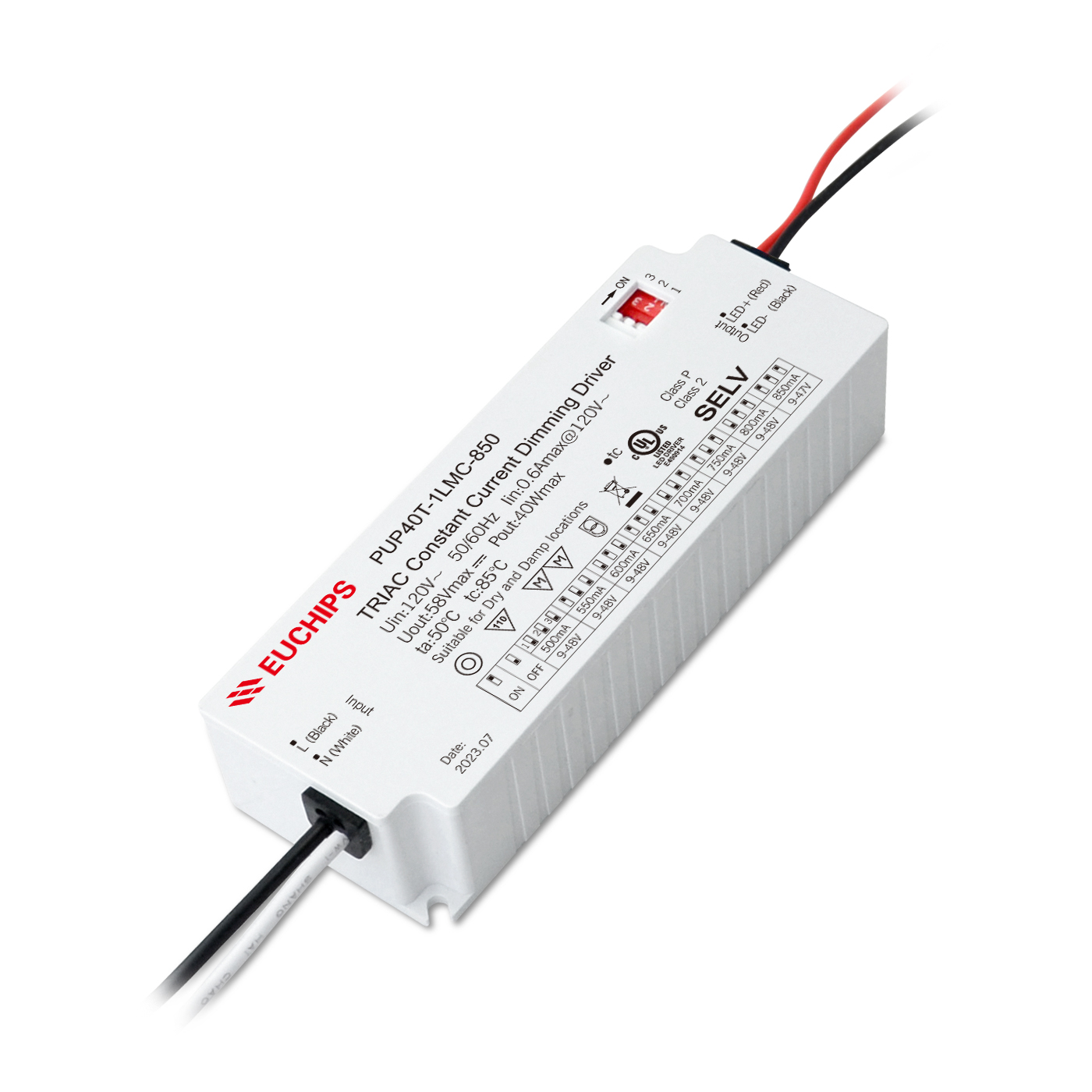

40W 500-850mA 可控硅美规LED调光电源PUP40T-1LMC-850
输入电压:120-277VAC
输出电流:500-850mA
输出电压:9-48VDC
输出功率:40W
调光方式:Triac
重量(g):156g
产品型号:PUP40T-1LMC-850
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
可控硅调光电源PUP40T-1LMC-850产品特性:
概述
PUP40T-1LMC-850是一款恒流输出LED可控硅调光电源。这款可控硅恒流调光电源,可以提供500/550/600/650/700/750/800/850mA 8 档电流的LED 驱动器输出电流可以通过DIP 拨码开关简易设置,支持前沿切相和后沿切相调光器,调光曲线平滑。支持短路保护,过载保护,过压保护。
产品特点
●单通道恒流输出,多级电流可选
●支持前沿 (Triac) 和后沿(ELV)调光
●调光电压:120VAC
●Class 2电源, 全防护塑胶外壳
●短路保护,过载保护,过压保护
●适用于LED室内灯具,比如筒灯,射灯,面板灯等
技术参数
型号 |
PUP40T-1LMC-850 |
|||||
输入 |
效率 |
>84%@120VAC,满载 |
||||
电压 |
120-277VAC |
|||||
频率 |
50/60Hz |
|||||
功率因素 |
≥0.95@120VAC, 满载 |
|||||
THD |
<10%@120VAC, 满载 |
|||||
电流 |
0.6Amax@120VAC |
|||||
浪涌电流 |
Cold start,30A@120VAC |
|||||
输出 |
电流/电压/功率 |
850mA |
500mA/9-48VDC/24W 700mA/9-48VDC/33.6W |
550mA/9-48VDC/26.4W 750mA/9-48VDC/36W |
600mA/9-48VDC/28.8W 800mA/9-48VDC/38.4W |
650mA/9-48VDC/31.2W 850mA/9-47VDC/39.95W |
波纹电流 |
<3% |
|||||
通道 |
1 |
|||||
电流公差 |
±5% |
|||||
待机功耗 |
<3.5W |
|||||
空载输出电压 |
58V Max |
|||||
启动延时 |
<1.5s, at120Vac (当光线开始闪烁时) |
|||||
功能 |
调光方式 |
可控硅 |
||||
调光范围 |
5%-100% 变暗直至关闭 |
|||||
保护 |
短路 |
关闭输出,排除故障后自恢复 |
||||
过载 |
打嗝,移除故障后自恢复 |
|||||
过压 |
打嗝,移除故障后自恢复 |
|||||
安全与 电磁兼容 |
浪涌 |
L-N:1KV |
||||
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA |
|||||
安全标准 |
UL8750/UL1310/CSA25013,CSA class P |
|||||
电磁兼容 |
EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|||||
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|||||
其它 |
工作温度 |
-20℃~50℃ |
||||
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
|||||
tc |
85℃ |
|||||
材质 |
PC |
|||||
防水等级 |
IP20 |
|||||
寿命 |
50,000小时@tc:85℃ |
|||||
质保 |
5年 |
|||||
开关周期 |
>25,000次 |
|||||
包装信息 |
净重: 156g±5%/个; 50个/箱; 8.3kg±5%/箱; 外箱尺寸: 286x239x194mm (长*宽*高) |
|||||
尺寸 |
121*44*26.5mm(长*宽*高) |
-
