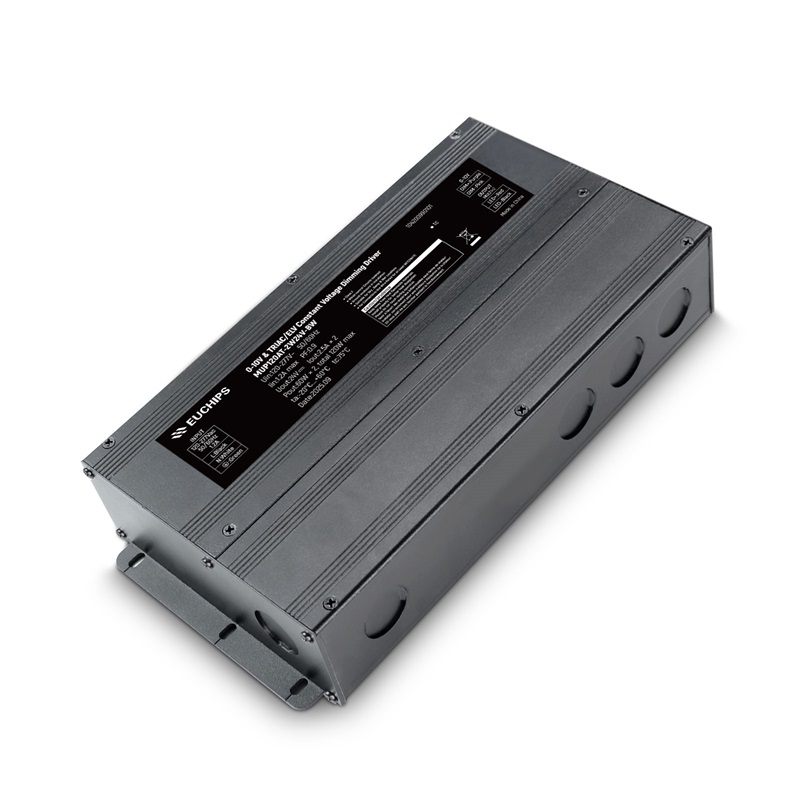

120W 24VDC 0-10V恒压调光电源MUP120AT-2W24V-BW
输出电压： 24VDC
输出电流： 2.5A
输出功率： 120W
电压精度： ±3%
输入电压： 120-277VAC
频率： 50/60Hz
效率(典型) ：＞88%@120VAC, 满载
产品型号：MUP120AT-2W24V-BW
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
·双通道恒压输出，每通道最大输出电流为2.5A
·输入电压范围120-277Vac
·支持 0/1-10V ,电阻器,PWM,Triac/ELV 调光
·0-10V调光范围0.1-100%，调光曲线平滑，无频闪
·可控硅(前后沿)仅在120Vac下进行调光
·信号悬空时，满载输出，可作为电源使用
·短路保护，过载保护，过流保护
·Class 2 输出
·符合UL8750 &UL 1310安全标准
·适用于干燥、潮湿和湿润的场所
技术参数：
|
型号 |
MUP120AT-2W24V-BW |
|
|
输入 |
效率 |
≥88%@120VAC, 满载，≥90%@230-277VAC,满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
1.2Amax@120VAC 0.61Amax @230VAC 0.52Amax @277VAC |
|
|
功率因数 |
≥0.95@120VAC, ≥0.9@277VAC, 满载 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 满载 |
|
|
浪涌电流 |
26.2A@120VAC 720us, 58.5A@277VAC 600us |
|
|
待机功耗 |
<4W@120VAC |
|
|
空载功耗 |
<4W@120VAC |
|
|
启动延时 |
<0.75s, @120Vac (当光线开始亮起) |
|
|
输出 |
输出电流 |
2通道，每通道2.5A |
|
输出电压 |
24VDC |
|
|
电压范围 |
24VDC ±3% |
|
|
输出功率 |
60W每通道，共120W |
|
|
输出通道 |
2 |
|
|
过功率限制 |
≥120% |
|
|
纹波 |
≤720mV |
|
|
PWM频率 |
20K Hz |
|
|
功能 |
调光方式 |
0‒10V，电位器，PWM，可控硅(前后沿)(@120VAC 60Hz) |
|
调光范围 |
0.1%-100% (0-10V) 1%-100% 可控硅(前沿/后沿) |
|
|
调光曲线 |
对数 (0-10V，前沿/后沿) |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路保护 |
关闭输出，排除故障后自恢复 |
|
过载保护 |
打嗝保护，排除故障后自恢复 |
|
|
过流保护 |
打嗝保护，排除故障后自恢复 |
|
|
安规 电磁兼容 |
浪涌 |
L-N: 2.5kV L-N-PG:2.5kV |
|
耐压 |
输入对输出:2000Vac/1min/<5mA 输入对地:1500Vac/1min/<5mA 输出对地:500Vac/1min/<5mA输出对信号( 信号端):500Vac/1min/<5mA |
|
|
安全标准 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
电磁兼容 |
FCC PART15B |
|
|
EMC抗扰度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
(-20~+60) ℃ [-4°F~140°F] |
|
储存温度、��度 |
(-40~+90)℃ [-40°F~194°F] |
|
|
tc |
85℃ [ 185°F ] |
|
|
材质 |
金属 |
|
|
防水等级 |
IP65 |
|
|
寿命 |
50,000h@tc:80℃ [ 176°F ] |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: 1050g(2.31 lb)±5%/个;12个/箱 |
|
|
尺寸 |
244*106*41.5mm (9.61*4.17*1.63 Inch)(长*宽*高） |
|
-
