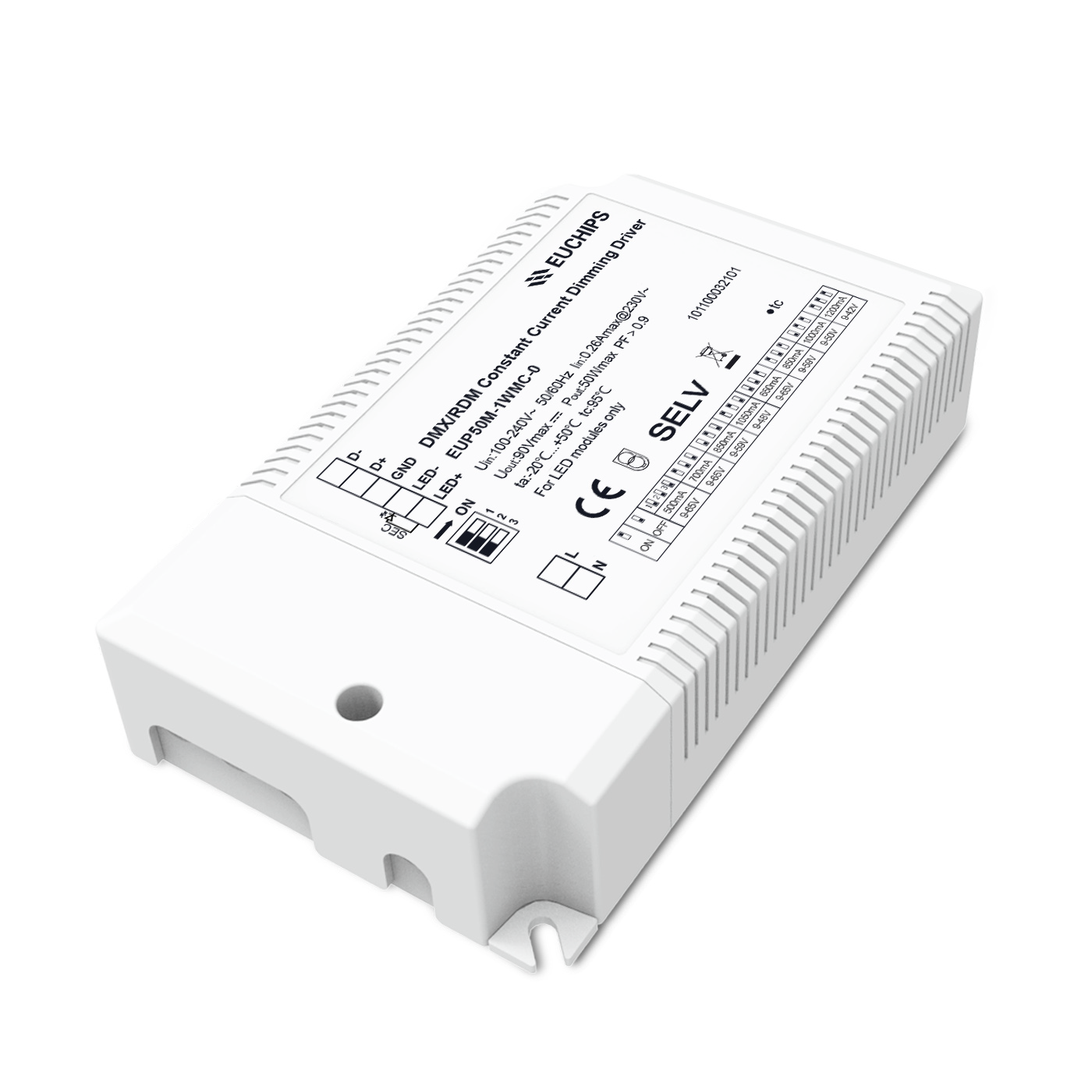

50W 500-1200mA DMX/RDM恒流调光电源
输入电压：100-240VAC
输出电流：500/700/1050/1200mA
输出电压：9-65/9-65/9-48/9-42VDC
输出功率：32.5/45.5/50.4/50.4W
效率：88%@230VAC，满载
最大输出电压：90VDC
产品型号：EUP50M-1WMC-0
- 产品详细
- 需求订购
- 下载中心
概述
EUP50M-1WMC-0是一款可以提供500/700/1050/1200mA 4档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置，可以通过DMX主控或RDM主控实现平滑的调光效果。
产品特点
● 单通道恒流输出，多级电流可选
● 遵循标准 DMX512(1990)
● 支持RDM写码功能
● 宽电压输入：100VAC ~ 240VAC
● 效率高达 88%
● 内建主动式PFC功能
● 过载保护，短路保护
● 适用于LED室内灯具,比如筒灯，面板灯等
技术参数
|
型号 |
EUP50M-1WMC-0 |
||||
|
输出 |
电流 |
500mA |
700mA |
1050mA |
1200mA |
|
电压 |
9-65VDC |
9-65VDC |
9-48VDC |
9-42VDC |
|
|
功率 |
32.5W |
45.5W |
50.4W |
50.4W |
|
|
电流精度 |
±5% |
||||
|
最大输出电压 |
90VDC |
||||
|
低频电流纹波（＜120Hz） |
＜3% |
||||
|
通道 |
1 |
||||
|
输入 |
电压 |
100-240VAC |
|||
|
频率 |
50/60Hz |
||||
|
功率因数 |
≥0.9@230VAC，75%-100%负载 |
||||
|
效率 |
88%@230VAC，满载 |
||||
|
电流 |
0.26Amax@230VAC |
||||
|
THD |
＜10%@230VAC，满载 |
||||
|
浪涌电流 |
冷启动30A(在50%Ipeak下测试twidth=22us)@230VAC |
||||
|
保护 |
过载保护 |
打嗝，故障去除后自恢复 |
|||
|
短路保护 |
关断输出，故障去除自恢复 |
||||
|
功能 |
调光方式 |
DMX512/RDM |
|||
|
其它 |
尺寸 |
137*82*31mm（长*宽*高） |
|||
|
毛重量 |
220克 |
||||
|
工作温度 |
-20℃ ~ 50℃ |
||||
|
相对湿度 |
|||||
-
EUP50M-1WMC-0 中文 说明书 V02.1(2.04.900674).pdf
- 点击此处下载
-
