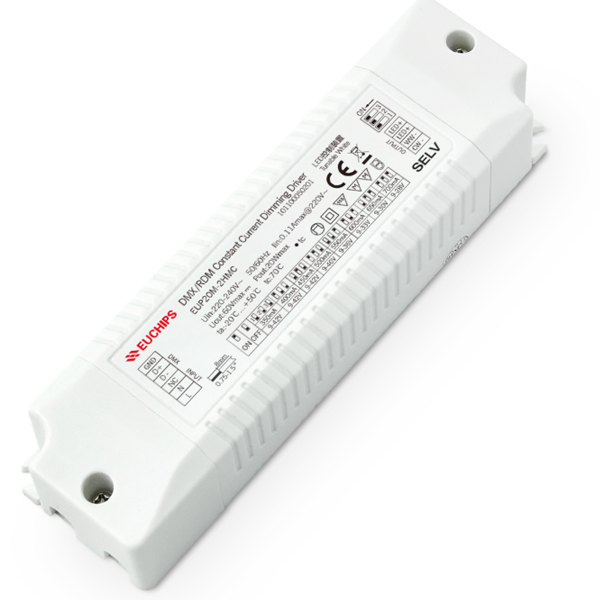

20W 350-700mA DMX恒流调光调色温电源EUP20M-2HMC
输出电流:350/-700mA
输出电压:9-42VDC
功率:20W
输入电压:220-240VAC
频率:50/60Hz
功率因数(典型):≥0.95
效率(典型):86%
型号:EUP20M-2HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
DMX恒流调光调色温电源EUP20M-2HMC产品特点
概述
EUP20M-2HMC 是一款可以提供 350/400/450/500/550/600/650/700mA 8档电流的 LED 驱动器。输出电流可以通过DIP 拨码开关简易设置,可以通过 DMX 主控或 RDM 主控实现平滑的调光效果。
产品特点
● 单通道恒流输出,多级电流可选
● 遵循标准DMX512(1990)
● 宽电压输入:220VAC ~ 240VAC
● 支持RDM写码功能
● 效率高达 86%
● 内建主动式PFC功能
● 调光曲线平滑,无闪烁
● 短路保护,过载保护
● 适用于LED室内灯具,比如筒灯,射灯,面板灯等
技术参数
型号 |
EUP20M-2HMC |
||
输入 |
效率 |
86%@230VAC, 满载 |
|
电压 |
220VAC-240VAC |
||
频率 |
50/60Hz |
||
功率因素 |
≥0.95@230VAC, 满载 |
||
THD |
<10%@230VAC,满载 |
||
电流 |
0.11Amax@230VAC |
||
浪涌电流 |
冷启动,10A(在 50%Ipeak下测twidth=14us)@220VAC |
||
输出 |
电流/电压/功率
|
350mA/9-42VDC/14.7W 400mA/9-42VDC/16.8W 450mA/9-42VDC/18.9W 500mA/9-40VDC/20W 550mA/9-36VDC/19.8W 600mA/9-33VDC/19.8W 650mA/9-30VDC/19.5W 700mA/9-28VDC/19.6W |
|
波纹电流 |
<3% |
电流选择表
ON OFF
备注:出厂默认设置电流为350mA(1,2,3在OFF状态) |
|
通道 |
2 |
||
电流精度 |
±5% ; *350mA ±7% |
||
空载输出电压 |
60V Max |
||
启动延时 |
<0.75s, at230Vac |
||
待机功耗 |
<0.5W |
||
功能 |
调光方式 |
DMX |
|
调光范围 |
0%-100% |
||
色温值 |
3000k-6000k |
||
保护 |
短路 |
无输出和移除后自恢复 |
|
过载 |
降低输出电流,打嗝 |
||
安电全磁兼& 容 |
浪涌 |
L-N:1KV |
|
耐压标准 |
I/P-O/P: 3750VAC/1min/5mA |
||
其它 |
工作温度 |
-20℃~50℃ |
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
||
tc |
70℃ @220Vac |
||
材质 |
PC |
||
防水等级 |
IP20 |
||
寿命 |
50,000小时@tc:70℃ |
||
质保 |
5年 |
||
开关周期 |
>25,000次 |
||
包装尺寸(重量) |
净重: 110g±5%/PCS; 50PCS/Carton; 6.3kg±5%/箱; 外箱尺寸: 319*254*136cm(长*宽*高) |
||
尺寸 |
150*43*29mm(长*宽*高) |
-
