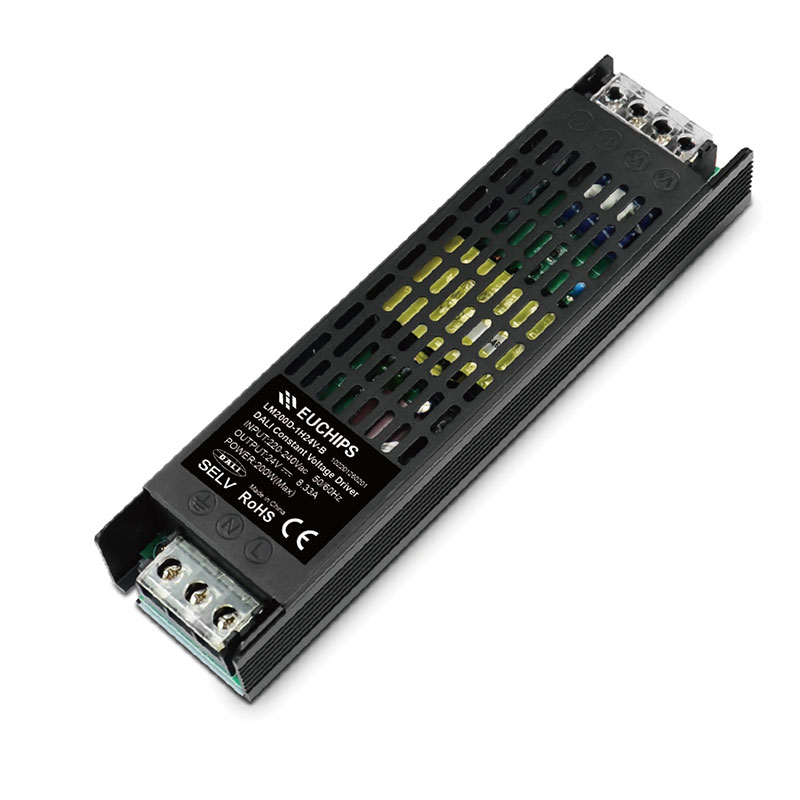

200W 24VDC DALI恒压调光电源LM200D-1H24V-B
输出电压： 24VDC
输出电流： 8.33A
输出功率：200W
电压精度： ±5%
输入电压： 220-240VAC
频率： 50/60Hz
效率(典型) ：92%
产品型号：LM200D-1H24V-B
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品概述
LM200D-1H24V-B是一款恒压输出的LED调光驱动器。产品外壳镂空设计，显著提升散热性能，有助驱动稳定输出；支持Touch DIM调光方式。
产品特点
·单通道恒压输出，最大输出电流为8.33A
·遵循DALI协议标准 IEC 62386
·过载保护，过流保护，短路保护
·调光平滑，无闪烁
·IP20，适用于室内LED灯具
技术参数
|
型号 |
LM200D-1H24V-B |
|
|
输入 |
输入电压 |
220VAC-240VAC |
|
频率范围 |
50/60Hz |
|
|
输入电流 |
1.05Amax@230VAC |
|
|
功率因数 |
≥0.95@230VAC, 满载 |
|
|
效率 |
>92%@230VAC, 满载 |
|
|
谐波THD |
<10%@230VAC, 满载 |
|
|
待机功耗 |
≤0.5W |
|
|
空载功耗 |
≤1W |
|
|
浪涌电流 |
冷启动, 80.8A@230VAC 444us |
|
|
输出 |
输出电压 |
24VDC |
|
电压精度 |
±5% |
|
|
输出电流 |
8.33A Max. |
|
|
输出功率范围 |
0W~200W |
|
|
纹波电压 |
<5% |
|
|
空载电压 |
24.5VDC MAX |
|
|
启动时间 |
0.75s, at230Vac(当灯光开始亮起) |
|
|
保护 |
短路保护 |
打嗝，排除故障后自恢复 |
|
过载保护 |
打嗝，排除故障后自恢复 |
|
|
过压保护 |
打嗝，排除故障后自恢复 |
|
|
功能 |
调光方式 |
DALI |
|
调光范围 |
0.1%-100% 调暗至关闭 |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
雷击&耐压 |
雷击浪涌 |
L-N 2.5KV；L-G 2.5KV；N-G 2.5KV |
|
耐压标准 |
I/P-O/P: 3000V/1min/5mA I/P-GND: 1500V/1min/5mA O/P-GND: 500V/1min/5mA DALI-O/P: 1500V/1min/5mA DALI-I/P: 1500V/1min/5mA |
|
|
环境 |
工作温度 |
-20℃~40℃ |
|
储存温度 |
-40℃~75℃ |
|
|
储存🗎度 |
20-90%RH (无凝露) |
|
|
其他 |
RoHS |
RoHS 2.0 (EU) 2015/863 |
|
tc |
75℃ |
|
|
材质 |
金属 |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:75℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
裸机尺寸 |
188*50*28mm（长*宽*高） |
|
|
包装尺寸(重量) |
净重: 260g±5%/PCS; 50PCS/箱; 18.0kg±5%/箱; 外箱尺寸: 407*287*194mm(长*宽*高) |
|
|
噪音 |
安静环境下，30-50cm以外无噪音 |
|
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-
