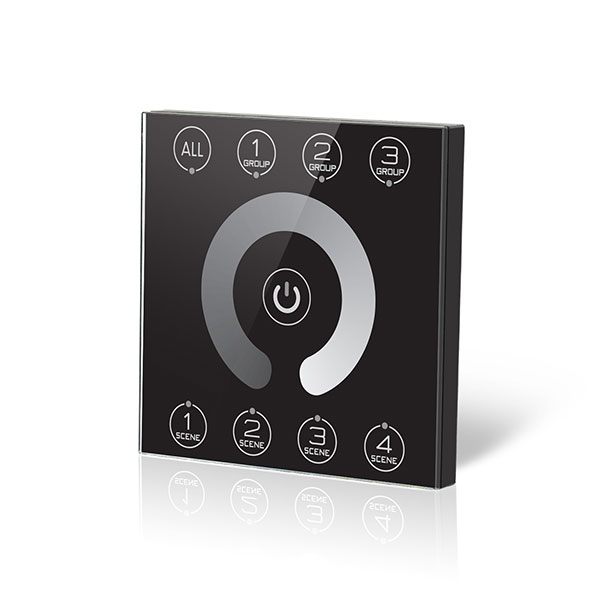

DALI玻璃面板-DALI-P02
可控制组数：3
可控制场景数：4
输入电压：16VDC±5%
输入电流：8mA
指示灯数：9
输出信号：DALI 信号（组/场景/广播）
产品型号： DALI-P02
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
DALI触摸式玻璃面板控制器-DALI-P02产品详情
概述
DALI-P02是欧切斯设计的高端DALI触摸式玻璃面板控制器系列的产品之一，它具有界面时尚美观，功能齐全，简单易用，按键触摸灵敏等特点。它主要应用于控制符合DALI标准协议的控制器或电源，实现区域和场景控制，满足客户个性化的调光要求。可广泛应用于应用于酒店、餐厅、别墅、医院以及办公室等区域。
产品特点
● 遵循DALI协议标准IEC60929/IEC62386● 通过DALI总线供电
● 支持广播控制
● 可独立控制最多3个组
● 可独立控制最多4个场景
● 组序号和场景序号可通过拨码开关自由设置
● 采用玻璃面板，磨砂制作工艺，外观时尚
● 蓝色按键灯指示，简单易用
● 可支持多种标准的墙盒

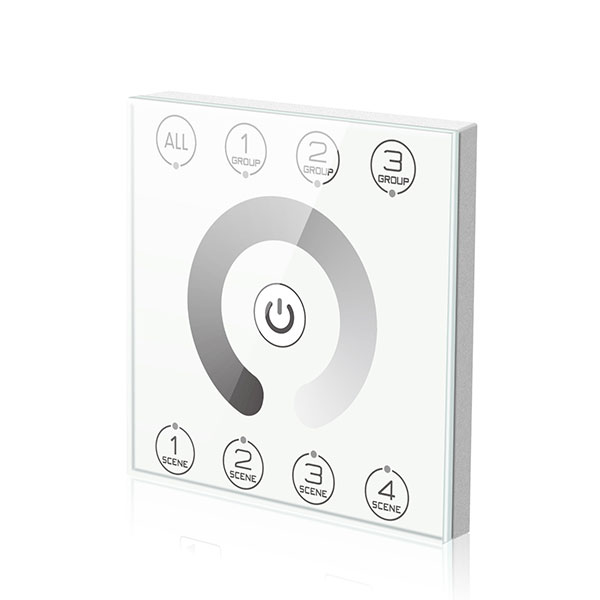

● 黑白两色可选
产品参数
产品型号： DALI-P02
输出信号：DALI 信号（组/场景/广播）
指示灯数：9
可控制组数：3
可控制场景数：4
输入电压：16VDC±5%
电流：8mA
其它
产品尺寸：86*86*10mm（长*宽*高）
包装尺寸：145*135*48mm（长*宽*高）
净重量：110克
毛重量：145克
工作温度：-10℃ ~ 60℃
相对湿度：20~90% RH
功能描述

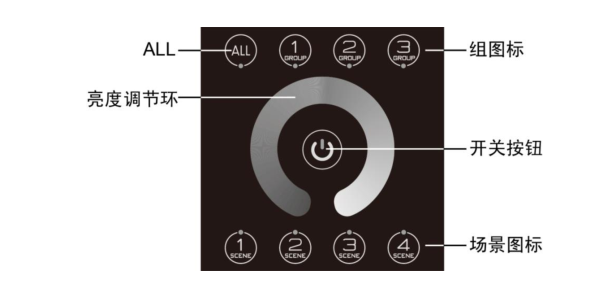

1. 开关控制
关闭状态下，长按开关键，开启 DALI 面板，所有灯具进入 SCENE1 场景。
开启状态下，长按开关键，则可关闭面板，控制的所有灯具熄灭，按键指示灯微亮，用于黑暗中指示开关的位置。
2. 分组控制
ALL: 广播形式，选择所有连接在 DALI 总线的 DALI 驱动器，最多可控制 64 个。
需要选择广播命令时，短按 ALL，对应指示灯亮起后，可以通过场景按键，广播进入某个场景，或者直接调节亮度。
如果 ALL 选中，指示灯亮起后，长按 ALL，所有灯具关闭。
GROUP 1：选择起始组的灯，起始组号可通过背面的拨码开关进行设置。
短按选中 Group1, 指示灯亮起，可以直接调节亮度或者进入指定场景；
如果 Group1 选中，指示灯亮起，长按 Group1，Group1 灯具全部关闭。
GROUP 2：选择“起始组号+1”组的灯。
GROUP 3：选择“起始组号+2”组的灯。
3. 场景控制
SCENE1 ：调用“起始”场景，起始场景序号可通过背面拨码开关进行设置。
SCENE2 ：调用“起始+1”场景。
SCENE3 ：调用“起始+2”场景。
SCENE4 ：调用“起始+3”场景。
4. 亮度调节
亮度调节环可调节选定组的灯光亮度，沿环顺时针触摸亮度调节环，灯具的亮度将逐渐增加；沿环逆时针触摸亮度调节环，灯具的亮度将逐渐减小。最暗为 5%的亮度，最亮为 100%。
接口描述

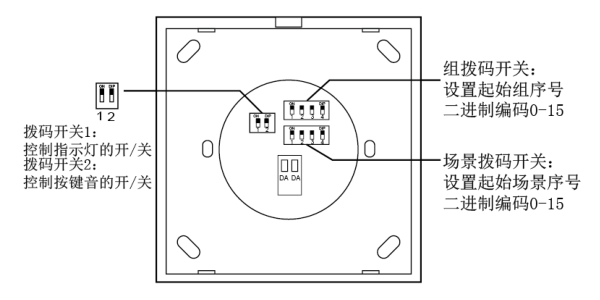

起始组序号设置
组序号拨码开关：用于“起始组序号”的设置，起始组序号可设为 0-15。采用二进制拨码
起始场景设置
场景拨码开关：用于“起始场景序号”的设置，起始场景序号可设为 0-15， 采用二进制拨码。

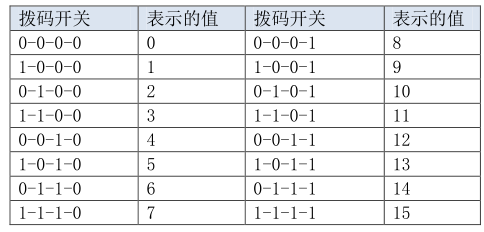

二进制拨码表如下 （0 表示拨到 OFF ，1 表示拨到 ON ）
按键指示灯设置
通过拨码开关 1 进行设置。当拨码开关在“ON”端时，指示灯亮；反之，则不亮。
按键音设置
通过拨码开关 2 进行设置。当拨码开关在“ON”端时，有按键音；反之，则没有按键音。

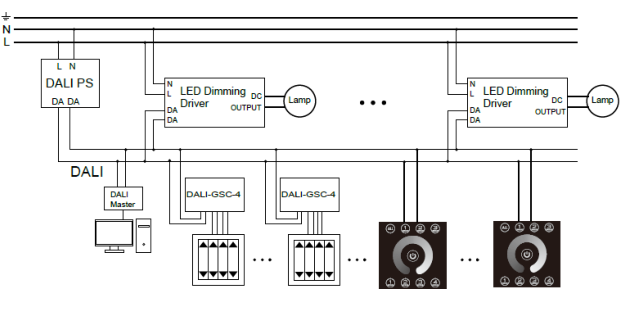

应用接线图：
-
