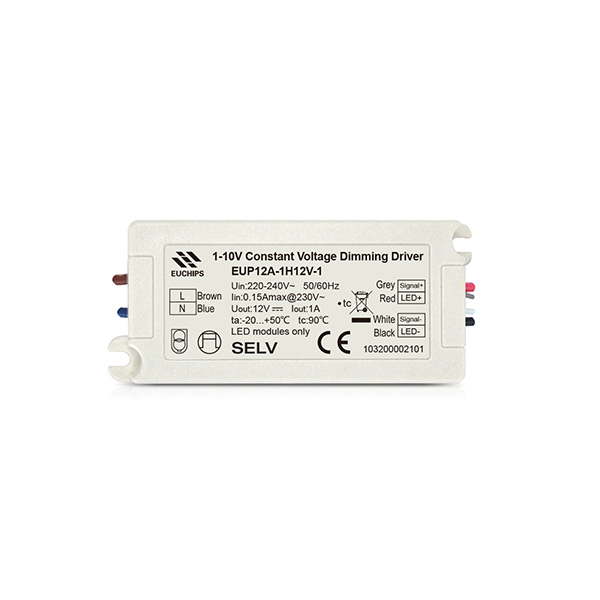

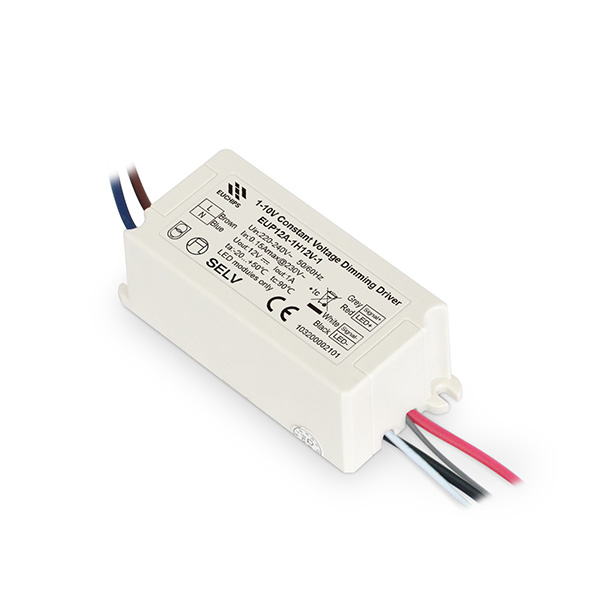

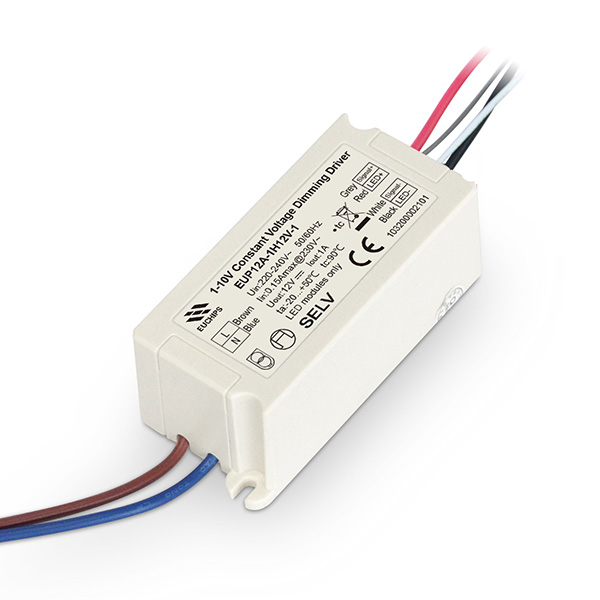

12W 12VDC 1-10V恒压调光电源EUP12A-1H12V-1(03200002101)

输出通道:1
输出电压:12VDC
输出电流:1A
输出功率:12W
电压精度:±3%
输入电压:220VAC-240VAC
频率:50/60Hz
效率:>80%@230VAC,满载
功率因数:>0.5@230VAC,满载
产品型号:EUP12A-1H12V-1

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

概述

EUP12A-1H12V-1是一款 可以用于室内的恒压输出 LED调光电源。这款可以通过外部 调光电源。这款可以通过外部 1-10V 有源信号,可调电阻和 PWM 信号实现平滑调光的效果。


产品特点
● 单通道恒压输出,最大电流为 1A
● 支持 3合 1调光( 1-10V 有源信号, 可调电阻PWM 信号)
● 调光范围 0-100% ,调光曲线平滑,无 闪烁
● 信号悬空时,满载输出可作为电源使用
● 过温 保护 ,短路 保护 ,过载 保护
● IP20 ,适用于 MR16 等室内 LED 灯


技术参数

型号

EUP12A-1H12V-1

输出

通道

1

电压

12VDC

电流

1A

功率

12W

电压精度

±3%

纹波

120mVp-p

输入

电压

220VAC-240VAC

频率

50/60Hz

效率

>80%@230VAC,满载

功率因数

>0.5@230VAC,满载

电流

0.15Amax@230VAC

浪涌电流

冷启动12A@230VAC

保护

过温

关闭输出,温度正常后后自恢复

短路

关断输出,异常移除后自恢复

过载

关断输出,异常移除后自恢复

功能

调光方式

1-10V有源信号,可调电阻,PWM信号

其它

尺寸

78*36*29mm(长*宽*高)

重量

85g

IP等级

IP20

工作温度

-20℃ ~ 50℃

相对湿度

20~90% RH
