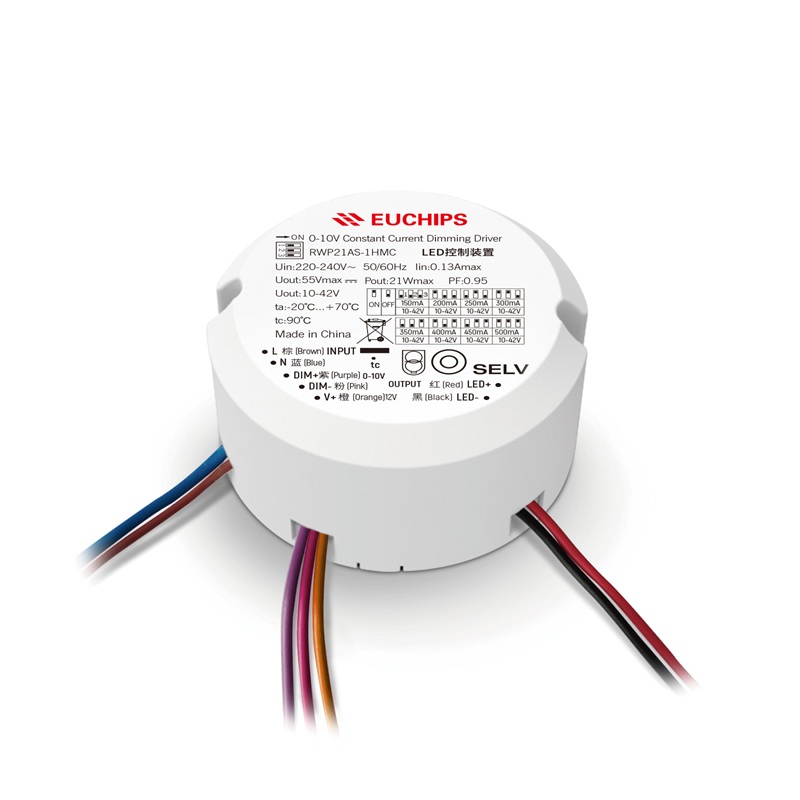

40W 150-500mA 0-10V调光恒流驱动器RWP21AS-1HMC
输入电压：220-240VAC
输出电压：10-42VDC
输出功率：21W
电压精度：±5%
频率：50/60Hz
型号：RWP21AS-1HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
RWP21AS-1HMC是一款21W 0-10V调光恒流LED驱动器并带有辅助电源，八档电流拨码， 10-42V超宽输出电压，小巧机身设计，圆形外壳，广泛应用于筒射灯。
产品特点
· 单通道恒流输出
· 支持12V 100mA辅助源，可定制5V 100mA
· 输，入电压： 198VAC - 264VAC
· 双级无频闪隔离电源
· THD <10%
· TA：-20-70℃
· 调光深度：1%
· 寿命50000小时，五年质保 应用
· 小巧机身设计
· 短路保护，过载保护，过流保护
技术参数
|
产品型号 |
RWP21AS-1HMC |
||
|
输入 |
额定输入电压范围 |
220VAC-240VAC |
|
|
最大输入电压范围 |
198VAC-264VAC |
||
|
频率范围 |
50/60Hz |
||
|
输入电流 |
0.13Amax@230VAC |
||
|
功率因数 |
0.95@230VAC, 满载 |
||
|
效率 |
86%@230VAC, 满载 |
||
|
谐波THD |
<10%@230VAC, 满载 |
||
|
待机功耗 |
<0.5W |
||
|
空载功耗 |
<0.5W |
||
|
浪涌电流 |
冷启动, 2.7A@230VAC 16us |
||
|
输出 |
输出电流/电压/功率 |
150mA/10-42VDC/6.3W 200mA/10-42VDC/8.4W 250mA/10-42VDC/10.5W 300mA/10-42VDC/12.6W 350mA/10-42VDC/14.7W 400mA/10-42VDC/16.8W 450mA/10-42VDC/18.9W 500mA/10-42VDC/21W |
|
|
输出电流精度 |
±5% |
1 2 3 150mA 200mA 250mA 300mA 350mA 400mA 450mA 500mA 10-42V 10-42V 10-42V 10-42V 10-42V 10-42V 10-42V 10-42V 备注：出厂默认设置电流为150mA(1,2,3在OFF状态) |
|
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
线性调整率 |
±1% @满载 |
||
|
负载调整率 |
±5% @满载 |
||
|
输出纹波 |
高频 >1K HZ: ±5% 低频 <120 HZ: +5% |
||
|
空载电压 |
59V Max. |
||
|
启动延时 |
≤0.8s, at230Vac(当灯光开始亮起) |
||
|
功能 |
调光方式 |
0-10V(开启电压：1-1.1V，关闭电压：1-1.1V) |
|
|
调光范围 |
1%-100% |
||
|
调光曲线 |
线性 |
||
|
频闪 |
无频闪 |
||
|
辅助电源 |
12V/100mA/1.2W |
||
|
保护 |
短路保护 |
打嗝，排除故障后自恢复 |
|
|
过流保护 |
打嗝，排除故障后自恢复 |
||
|
过载保护 |
负载功率≥120%保护；打嗝保护，排除故障输出正常 |
||
|
安规与电磁兼容 |
雷击浪涌 |
L-N:1KV |
|
|
耐压标准 |
I/P-O/P: 3750VAC/1min/5mA |
||
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
||
|
EMC抗扰度 |
/ |
||
|
环境 |
工作温度 |
-20℃~70℃ |
|
|
储存温度 |
-25℃~90℃ |
||
|
储存🗎度 |
20-90%RH (无凝露) |
||
-
