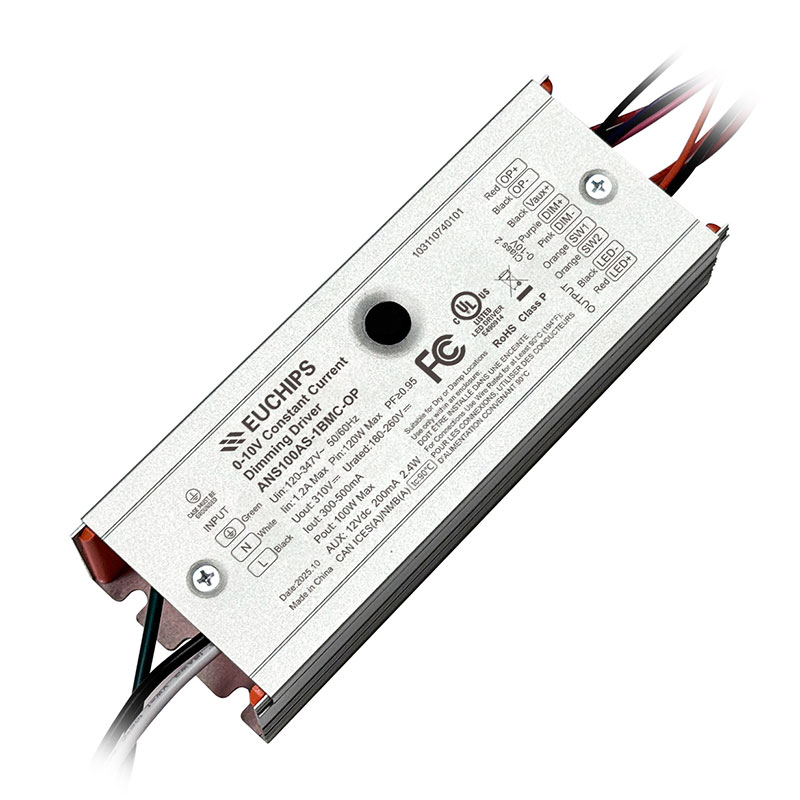

100W 300-500mA 0-10V恒流调光电源ANS100AS-1BMC-OP

输⼊电压：108-380Vac
输出功率：100W
输出电压：0.3-0.5A
型号：ANS100AS-1BMC-OP

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

产品特性

•输入电压范围: 108-380Vac

•额定输入电压：120-347Vac

•支持三合一调光：0-10V/PWM/电阻

•电位器调节输出电流

•电源效率最高 96.0%

•辅助源输出: 12VDC, 200mA

•支持外接拨码开关

•支持外接光控开关

•保护功能: 输入欠压，输出短路，过压，过温保护

•雷击防护: 差模: 6kV, 共模: 6kV（ANSI/C82 .77-5-2017标准）

•5年有限保修


注意事项

·远离热源及易燃材料

·正确安装以优化散热效果

·设备运行时请勿触摸

产品型号

输入电压

范围

最大输出

功率

输出电压

范围

输出电流

范围

默认

出厂电流

效率

功率因数

PF

总谐波失真

THD

ANS100AS-1B*

108-380Vac

100W

180-260Vdc

0.30-0.50A

0.46A

96.0%

0.98

7%


型号列表

注：

[1].测试条件：277Vac输入，100%负载，25℃环境温度条件下所测典型值。

[2].在推荐工作电压范围内能保证LED驱动的性能，在输🎧电压范围内需要配合整灯测试LED驱动的性能

*表示附加功能

型号列表

调光0-10V/PWM/Res

辅助源 12V/200mA

拨码调功率

光控开关

ANS100AS-1B

√

√

ANS100AS-1BMC

√

√

√

ANS100AS-1B-OP

√

√

√

ANS100AS-1BMC-OP

√

√

√

√

技术参数

型号

ANS100AS-1B*

参数

最小值

额定值

最大值

备注

输入

额定输入电压范围

120Vac

-

347Vac

参考降额曲线

输入电压范围

108Vac

-

380Vac

参考降额曲线

输入频率范围

47Hz

50/60Hz

63Hz

最大输入电流

-

-

1.2A

120Vac ，100%负载

最大输入功率

-

-

120W

120Vac ，100%负载

漏电流

-

-

0.75MIU

UL 8750; 277Vac/ 60Hz

-

-

0.70mA

IEC 60598-1; 240Vac/ 60Hz,

输入浪涌电流

-

-

35A

120Vac ，冷机启动

-

-

70A

277Vac，冷机启动

-

-

90A

347Vac，冷机启动

待机功耗

-

-

0.5W

220Vac，辅助源不带载

功率因数

0.95

0.98

-

277Vac , 50-60Hz, 100%负载

0.90

-

-

120-347Vac , 50-60Hz, 70%-100% 负载

总谐波失真

-

7%

10%

277Vac , 50-60Hz, 100%负载

-

-

20%

120-347Vac , 50-60Hz, 70%-100% 负载


参数

最小值

额定值

最大值

备注

输🎧

输🎧电压范围

180V

-

260V

空载电压

-

-

310V

输🎧电流范围

0.30A

-

0.50A

电位器调节输🎧电流;

效率@120Vac

92.5%

94.0%

-

100%负载，输🎧电流0.385A

效率 @277Vac

94.5%

96.0%

-

100%负载，输🎧电流0.385A

效率 @347Vac

94.5%

96.0%

-

100%负载，输🎧电流0.385A

输🎧电流精度

-5%

-

+5%

100%负载

输🎧纹波电流(PK-AV)

-

5%

10%

100%负载, 20 MHz BW

启动过冲电流

-

-

10%

100%负载

开机启动时间

-

-

1.0s

120~347Vac，100% 负载

线性调整率

-5%

-

+5%

100%负载

负载调整率

-5%

-

+5%

12V辅助输🎧电压

10.8V

12V

13.2V

12V辅助输🎧电流

-

-

200mA

参考地为”DIM-“

参数

最小值

额定值

最大值

备注

0-10V 调光

调光线上电压

0V

-

12V

DIM+/DIM-不能反接

调光线输🎧电流

90uA

110uA

120uA

调光范围

10%Ioset

-

100%Ioset

Ioset<0.38A, 调光最小值=0.038A

推荐调光输入

0V

-

10V

关断电压

0.7V

0.8V

0.9V

有余晖 (标准品)；无余晖(选配)

开启电压

0.9V

1.0V

1.1V

PWM 调光

PWM 高电平

9.8V

-

10.2V

PWM 低电平

0V

-

0.3V

PWM频率范围

1KHz

-

2KHz

PWM占空比

0%

-

100%

电阻调光

外接电阻器

0Kohm

-

100Kohm

调光范围

10%Ioset

-

100%Ioset

规格概述

安规壳温(Tc)

-40℃

+25℃

+90℃

储存温度(Ta)

-40℃

+25℃

+90℃

工作湿度

10%RH

-

90%RH

储存湿度

5%RH

-

95%RH

海拔高度

-65m

-

4000m

温度系数

-0.06%/℃

-

+0.06%/℃

壳温：0℃～90℃

输入欠压保护

-

85Vac

100Vac

自恢复,欠压关输🎧,高于恢复电压,重启输🎧

过温保护

90℃

95℃

100℃

降电流模式,过温解除时,电流自动恢复

短路保护

-

-

-

自恢复.短路无损伤,短路解除时,可自动恢复

寿命时间(Tc≤90℃)

≥50,000 小时

220Vac输入,100%负载,请参考寿命vs.壳温曲线

平均无故障时间MTBF

200, 000 小时

220Vac输入,80%负载, 环温25 ° (MIL-HDBK-217F)

质保

5 年

壳温≤90℃

净重

420g

尺寸

138mm*52.5mm*33.5mm

L x W x H



安全规范

标准

认证状况

备注

UL/cUL

UL8750, CSA C22.2 No.250.13

√

CB

IEC61347-1, IEC61347-2-13

CE

EN 61347-1, EN 61347-2-13, EN62493

ENEC

EN 61347-1, EN 61347-2-13, EN IEC 62384

CCC

GB/T 19510.213, GB/T 19510.1

SAA

AS/NZS 61347.1,AS/NZS61347.2.13

BIS

lS15885:2012 Part 2 Sec 13


安全规范和电磁兼容标准

电磁兼容

标准

认证状况

备注

FCC

FCC Part15: Subpart A ANSI 63.4:2014

√

CE

EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547

CE

EN61000-4-2,3,4,5,6,11

Surge

ANSI/C82 .77-5-2017

Criterion B

Ring Wave

ANSI/C82 .77-5-2017

Criterion B

安规测试项目

安规测试项目

技术指标

备注

绝缘要求

UL绝缘要求

CE/ENEC 绝缘要求

输入对地/外壳

2U+1000Vac

/

基本绝缘

输入对调光端

2U+1000Vac

/

加强绝缘

调光对地/外壳

500Vac

/

基本绝缘

绝缘阻抗

≥10MΩ

输入对调光端，测试电压：500Vdc

接地阻抗

≤0. 1Ω

25A/1分钟

注：

1.   电源满足EMC标准，电源作为灯具系统一部分，需结合灯具整套系统进行EMC相关确认。

2.   耐压测试时，请将L/N之间短路，输🎧线正/负之间短路，调光线和辅助电源正/负之间短路。.
