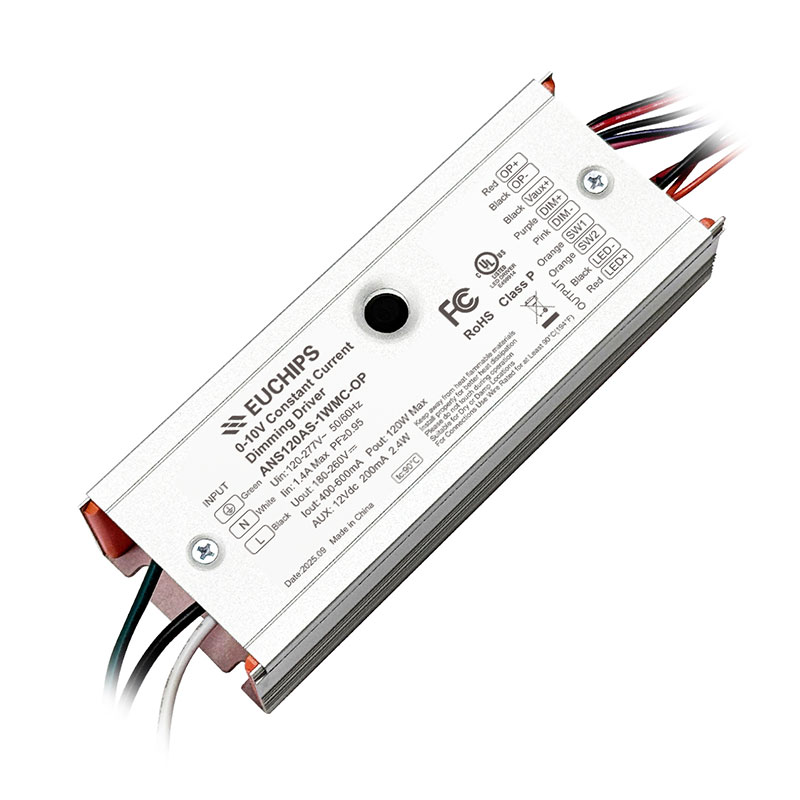

120W 400-600mA 0-10V恒流调光电源ANS120AS-1WMC-OP
输⼊电压：108-305Vac
输出功率：120W
输出电压：0.4-0.6A
型号：ANS120AS-1WMC-OP
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特性
• 输⼊电压范围: 90-305Vac
• 额定输⼊电压：120-247Vac
• ⽀持三合⼀调光：0-10V/PWM/电阻
• 电位器调节输出电流
• 电源效率最⾼ 96.0%
• 辅助源输出: 12VDC, 200mA
• ⽀持外接拨码开关
• ⽀持外接光控开关
• 护功能: 输⼊⽋压，输出短路，过压，过温保护
• 雷击防护: 差模: 6kV, 共模: 6kV（ANSI/C82 .77-5-2017标准）
• 5年有限保修
型号列表
|
产品型号 |
输⼊电压 范围 |
最⼤输出 功率 |
输出电压 范围 |
输出电流 范围 |
默认 出⼚电流 |
效率 |
功率因数 PF |
总谐波失真 THD |
|
ANS120A-1W* |
90-305Vac |
120W |
180-260Vdc |
0.40-0.60A |
0.55A |
96.0% |
0.98 |
7% |
|
ANS120AS-1W* |
90-305Vac |
120W |
180-260Vdc |
0.40-0.60A |
0.55A |
96.0% |
0.98 |
7% |
注：测试条件：220Vac输⼊，100%负载，25℃环境温度条件下所测典型值。
*表示附加功能
|
型号列表 |
调光0-10V/PWM/Res |
辅助源 12V/200mA |
拨码调功率 |
光控开关 |
|
ANS120A-1W |
√ |
|
|
|
|
ANS120A-1WMC |
√ |
|
√ |
|
|
ANS120A-1WMC-OP |
√ |
|
√ |
√ |
|
ANS120AS-1W |
√ |
√ |
|
|
|
ANS120AS-1WMC |
√ |
√ |
√ |
|
|
ANS120AS-1W-OP |
√ |
√ |
|
√ |
|
ANS120AS-1WMC-OP |
√ |
√ |
√ |
√ |
技术参数
|
型号 |
ANS120A/AS-1W* |
||||
|
参数 |
最⼩值 |
额定值 |
最⼤值 |
备注 |
|
|
输⼊ |
额定输⼊电压范围 |
120Vac |
- |
277Vac |
参考降额曲线 |
|
输⼊电压范围 |
90Vac |
- |
305Vac |
参考降额曲线 |
|
|
输⼊频率范围 |
47Hz |
50/60Hz |
63Hz |
|
|
|
最⼤输⼊电流 |
- |
- |
1.4A |
120Vac ，100%负载 |
|
|
最⼤输⼊功率 |
- |
- |
140W |
120Vac ，100%负载 |
|
|
漏电流 |
- |
- |
0.75MIU |
UL 8750; 277Vac/ 60Hz |
|
|
|
- |
- |
0.70mA |
IEC 60598-1; 240Vac/ 60Hz, |
|
|
输⼊浪涌电流 |
- |
- |
35A |
120Vac ，冷机启动 |
|
|
|
- |
- |
60A |
220Vac，冷机启动 |
|
|
|
- |
- |
75A |
277Vac，冷机启动 |
|
|
待机功耗 |
- |
- |
0.5W |
220Vac，辅助源不带载(AS 版本) |
|
|
功率因数 |
0.95 |
0.98 |
- |
220Vac , 50-60Hz, 100%负载 |
|
|
0.90 |
- |
- |
120-277Vac , 50-60Hz, 70%-100% 负载 |
||
|
总谐波失真 |
- |
7% |
10% |
220Vac , 50-60Hz, 100%负载 |
|
|
- |
- |
20% |
120-277Vac , 50-60Hz, 70%-100% 负载 |
||
|
参数 |
最⼩值 |
额定值 |
最⼤值 |
备注 |
|
|
输出 |
输出电压范围 |
180V |
- |
260V |
|
|
空载电压 |
- |
- |
310V |
|
|
|
输出电流范围 |
0.40A |
- |
0.60A |
电位器调节输出电流; |
|
|
效率 @120Vac |
92.5% |
94.0% |
- |
100%负载，输出电流0.46A |
|
|
效率 @220Vac |
94.5% |
96.0% |
- |
100%负载，输出电流0.46A |
|
|
效率 @277Vac |
94.5% |
96.0% |
- |
100%负载，输出电流0.46A |
|
|
输出电流精度 |
-5% |
- |
+5% |
100%负载 |
|
|
输出纹波电流(PK-AV) |
- |
5% |
10% |
100%负载，20 MHz BW |
|
|
启动过冲电流 |
- |
- |
10% |
100%负载 |
|
|
开机启动时间 |
- |
- |
1.0s |
120~277Vac，100% 负载 |
|
|
线性调整率 |
-5% |
- |
+5% |
100%负载 |
|
|
负载调整率 |
-5% |
- |
+5% |
|
|
|
12V辅助输出电压 |
10.8V |
12V |
13.2V |
AS版本 |
|
|
12V辅助输出电流 |
- |
- |
200mA |
AS版本，参考地为 “DIM-“ |
|
|
参数 |
最⼩值 |
额定值 |
最⼤值 |
备注 |
|
|
0-10V 调光 |
调光线上电压 |
0V |
- |
12V |
DIM+/DIM-不能反接 |
|
调光线输出电流 |
90uA |
110uA |
120uA |
|
|
|
调光范围 |
10%Ioset |
- |
100%Ioset |
Ioset<0.46A, 调光最⼩值=0.046A |
|
|
推荐调光输⼊ |
0V |
- |
10V |
|
|
|
关断电压 |
0.7V |
0.8V |
0.9V |
有余晖 (标准品)；⽆余晖(选配) |
|
|
开启电压 |
0.9V |
1.0V |
1.1V |
|
|
|
PWM 调光 |
PWM ⾼电平 |
9.8V |
- |
10.2V |
|
|
PWM 低电平 |
0V |
- |
0.3V |
|
|
|
PWM频率范围 |
1KHz |
- |
2KHz |
|
|
|
PWM占空⽐ |
0% |
- |
100% |
|
|
|
电阻调光 |
外接电阻器 |
0Kohm |
- |
100Kohm |
|
|
调光范围 |
10%Ioset |
- |
100%Ioset |
|
|
|
规格概述 |
安规壳温(Tc) |
-40℃ |
+25℃ |
+90℃ |
|
|
储存温度(Ta) |
-40℃ |
+25℃ |
+90℃ |
|
|
|
⼯作湿度 |
10%RH |
- |
90%RH |
|
|
|
储存湿度 |
5%RH |
- |
95%RH |
|
|
|
海拔⾼度 |
-65m |
- |
4000m |
|
|
|
温度系数 |
-0.06%/℃ |
- |
+0.06%/℃ |
壳温：0℃～90℃ |
|
|
输⼊⽋压保护 |
- |
75Vac |
90Vac |
⾃恢复,⽋压关输出,⾼于恢复电压,重启输出 |
|
|
过温保护 |
90℃ |
95℃ |
100℃ |
降电流模式,过温解除时,电流⾃动恢复 |
|
|
短路保护 |
- |
- |
- |
⾃恢复.短路⽆损伤,短路解除时,可⾃动恢复 |
|
|
寿命时间(Tc≤90℃) |
≥50,000 ⼩时 |
220Vac输⼊,100%负载,请参考寿命vs.壳温曲线 |
|||
|
平均⽆故障时间MTBF |
200, 000 ⼩时 |
220Vac输⼊,80%负载, 环温25 ° (MIL-HDBK-217F) |
|||
|
质保 |
5年 |
壳温≤90℃ |
|||
|
净重 |
420g |
|
|||
|
尺⼨ |
138mm*52.5mm*33.5mm |
Lx Wx H |
|||
注：所有性能参数均在25℃和使用LED负载的情况下所量测的典型值，特别注明除外
安全规范和电磁兼容标准
|
安全规范 |
标准 |
认证状况 |
备注 |
|
UL/cUL |
UL8750, CSA C22.2 No.250.13 |
√ |
|
|
CB |
IEC61347-1, IEC61347-2-13 |
|
|
|
CE |
EN 61347-1, EN 61347-2-13, EN62493 |
|
|
|
ENEC |
EN 61347-1, EN 61347-2-13, EN IEC 62384 |
|
|
|
CCC |
GB/T 19510.213, GB/T 19510.1 |
|
|
|
SAA |
AS/NZS 61347.1, AS/NZS61347.2.13 |
|
|
|
BIS |
lS15885:2012 Part 2 Sec 13 |
|
|
|
电磁兼容 |
标准 |
认证状况 |
备注 |
|
FCC |
FCC Part15: Subpart A ANSI 63.4:2014 |
√ |
|
|
CE |
EN 55015, EN 61000-3-2, EN 61000-3-3, EN 61547 |
|
|
|
CE |
EN61000-4-2,3,4,5,6,11 |
|
|
|
Surge |
ANSI/C82 .77-5-2017 |
|
Criterion B |
|
Ring Wave |
ANSI/C82 .77-5-2017 |
|
Criterion B |
安规测试项⽬
|
安规测试项⽬ |
技术指标 |
备注 |
|
|
绝缘要求 |
UL绝缘要求 |
CE/ENEC 绝缘要求 |
|
|
输⼊对地/外壳 |
2U+1000Vac |
/ |
基本绝缘 |
|
输⼊对调光端 |
2U+1000Vac |
/ |
加强绝缘 |
|
调光对地/外壳 |
500Vac |
/ |
基本绝缘 |
|
绝缘阻抗 |
≥10MΩ |
输⼊对调光端，测试电压：500Vdc |
|
|
接地阻抗 |
≤0. 1Ω |
25A/1分钟 |
|
注：
1. 电源满⾜EMC标准，电源作为灯具系统⼀部分，需结合灯具整套系统进⾏EMC相关确认。
耐压测试时，请将L/N之间短路，输出线正/负之间短路，调光线和辅助电源正/负之间短路。
-
-
