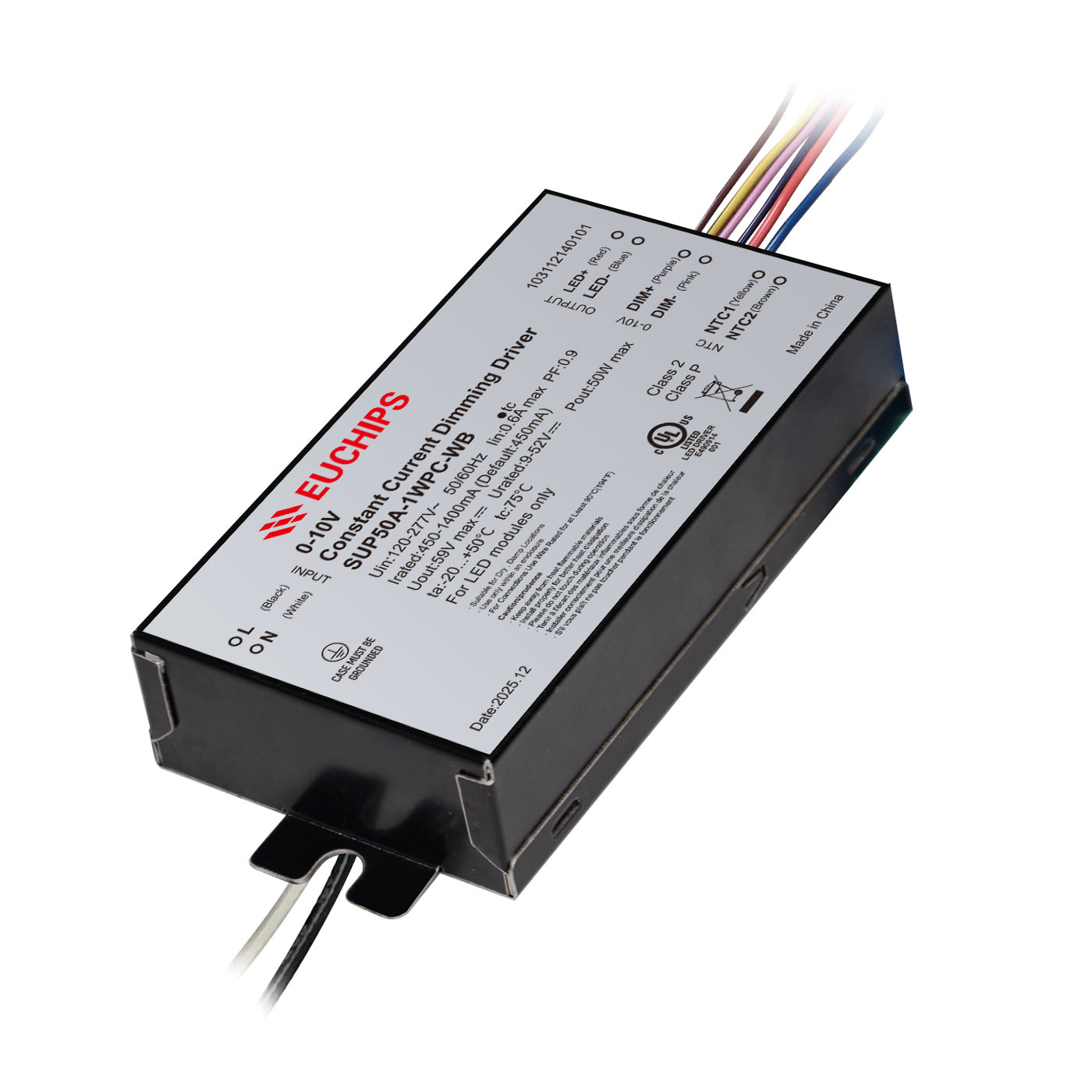

50W 450-1400mA 0-10V调光电源SUP50A-1WPC-WB
输出通道：1
输出电流：450-1400mA
输出功率：50W
输入电压：120-277VAC
频率：50/60Hz
效率：87%@230VAC,满载
型号：SUP50A-1WPC-WB
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
SUP50A-1WPC-WB是一款恒流输出LED调光驱动器。驱动器支持0-10V 有源信号、PWM、可调电阻信号，实现平滑调光的效果。
产品特点
• 单通道输出，输出电流可通过软件设置。
• 0-10V调光
• Class 2电源
• NTC 外部过温保护
• 保护：过载、过压、短路、NTC保护
• 适用于室内LED照明应用
产品参数
|
产品型号 |
SUP50A-1WPC-WB |
|
|
输入 |
效率(典型) |
87%@120VAC,满载 88%@277VAC,满载 |
|
频率 |
50/60Hz |
|
|
电压 |
120VAC-277VAC |
|
|
功率因数(典型) |
≥0.95@120VAC, ≥0.9@277VAC, 满载 |
|
|
THD(满载) |
≤10%@120VAC, ≤15%@277VAC, 满载 |
|
|
电流 |
0.6Amax@120VAC, 0.25A@277VAC |
|
|
浪涌电流 |
冷启动, 4.5A@120VAC 160us, 9.6A@277VAC 280us |
|
|
待机功耗 |
<0.5W |
|
|
空载功耗 |
<1W |
|
|
启动延时 |
≤ 0.75s, @120Vac (当灯光开始亮起) |
|
|
输出 |
电流 |
450-1400mA (通过软件设置电流) (默认电流:450mA) |
|
电压 |
9-52V |
|
|
功率 |
50W |
|
|
通道 |
1 |
|
|
空载输出电压 |
59V Max |
|
|
电流精度 |
±5% |
|
|
低频纹波电流(<120Hz) |
3% |
|
|
保护 |
过载保护 |
降低电流打嗝保护，排除故障输出正常 |
|
过压保护 |
输出电压>52V打嗝保护，排除故障输出正常 |
|
|
短路保护 |
无输出, 移除故障后自恢复 |
|
|
NTC |
外部过温保护: NTC 外接电阻(50K热敏电阻)，将电阻放入灯具内，当温度升高到设定值时，驱动降电流输出，防止灯具过温，延长使用寿命 |
|
|
安全与 电磁兼容 |
浪涌 |
L-N:2.5KV LN-G:2.5KV |
|
耐受电压 |
I/P-O/P: 2000Vac/1min/<5mA I/P-PG: 1500Vac/1min/<5mA O/P-PG: 500Vac/1min/<5mA O/P-0~10V: 500Vac/1min/<5mA |
|
|
安全标准 |
UL8750/UL1310/CSA25013,CSA class P; EN 61347-1/EN 61347-2-13 |
|
|
电磁干扰 |
FCC class B(120V)/class A(277V) EN55015,EN61000-3-2 Class C,IEC61000-3-3 |
|
|
电磁抗扰 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
|
绝缘阻抗 |
5MΩ |
|
|
功能 |
调光方式 |
0-10V |
|
调光范围 |
1%-100% |
|
|
调光曲线 |
0-10V线性 (用户可编辑修改) |
|
|
频闪 |
无频闪 |
|
|
其它 |
防水等级 |
IP20 |
|
工作环境温度 |
(-20~+50) ℃ [-4°F~122°F] |
|
|
储存温度、🗎度 |
-40℃~85℃ [-40°F~185°F], 20-90%RH |
|
|
tc |
80℃ [ 176°F ]安规 & 寿命 |
|
|
寿命 |
50,000h@tc:80℃[ 176°F ] |
|
|
质保 |
5年 |
|
|
开关机次数 |
>25,000 次 |
|
|
材料 |
金属 |
|
|
产品尺寸 |
130*60.5*26mm(5.12*2.38*1.02 Inch)(长*宽*高) |
|
|
包装信息 |
净重: 355g(0.738 lb)±5%/个; 36个/箱; 13.28kg(29.28 Ib)±5%/箱; 外箱尺寸: 469x343x240mm(18.46*13.5*9.448 Inch)(L*W*H) |
|
-
