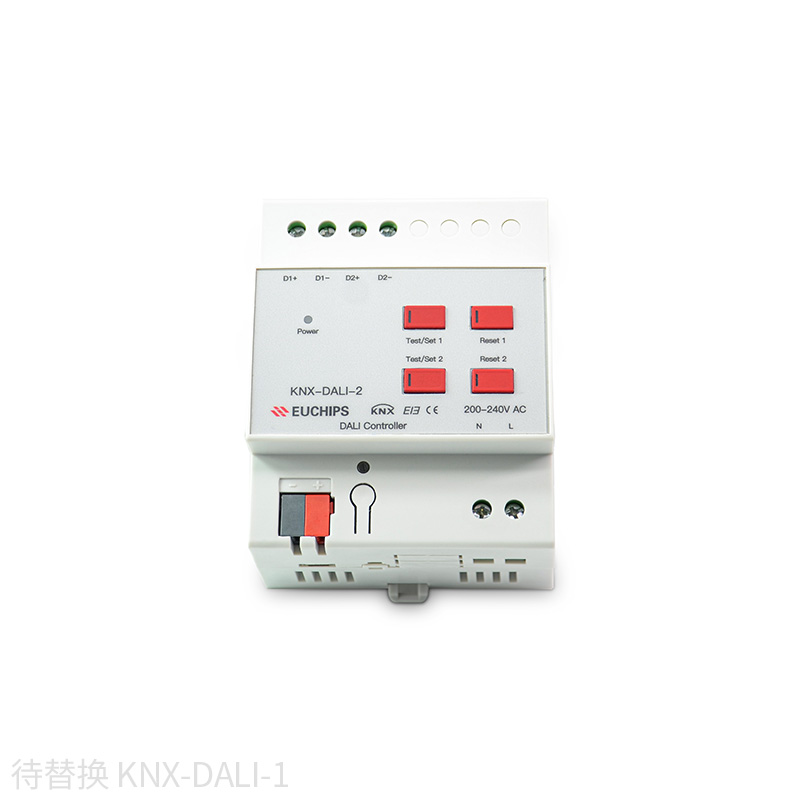

产品特点
·KNX/DALI网关每个输出通道支持 64个DALI 设备，可对每个DALI 设备单独进行开关、调光和设置亮度值等操作
·全局场景控制：每个输出通道有 16个场景可供调用或存储，场景的亮度值由调试软件工具DCA或 PC软件）配置
·组控制：每个输出通道可配置 16个不同的组，组中设备的分配由 ETS 或调试软件工具实现可对每个组进行开关、调光和设置亮度值等操作，同时，组控制支持色温调节
·组场景控制：每个组可分配8个KNX场景或16个DALI场景，KNX 场景的亮度由 ETS 配 置 DALI 场景的亮度由调试软件工具配置
·每个输出通道可配置8个操作模板，每个DALI设备和DALI组的开关、调光控制行为可参照模板的配置也可采用 ECG自身的配置
·状态查询和回复，如开关，亮度，运行时间等
·DALI 设备镇流器和灯具的错误检测
·DALI 总线电压、DALI总线电流和DALI总线短路的监测
·通道广播控制：对通道中所有DALI设备进行开关，调光和设定亮度值的操作
技术参数
|
产品型号 |
KNX-DALI-1 |
|
总线电压 |
21-30V DC,通过 KNX 总线获得 |
|
总线静态电流 |
10.1mA/30V DC |
|
总线待机功耗 |
<360mW |
|
辅助电压 |
100~230V AC, 50/60Hz |
|
辅助输入电流 |
<55mA, 220V AC |
|
辅助输入功耗 |
<12W, 220V AC |
|
DALI 输出 |
1个通道，每个通道64个DALI 设备 |
|
单个通道电流 |
≤250mA |
|
负载电压 |
18.5VDC |
|
网关和DALI设备之间的距离 |
0.5mm²~ 100米 |
|
电缆的横截面-距离 |
1.5mm²~ 300米 |
|
重量 |
约0.25KG |
|
安装 |
标准的35mm DIN 导轨 |
|
尺寸 |
72mm×90mm×64mm |
|
防护等级 |
IP20, EN60529 |
|
运行 |
-5°C...+45°C |
|
存储 |
-25°C...+55°C |
|
相对��度 |
<93%,结露除外 |
