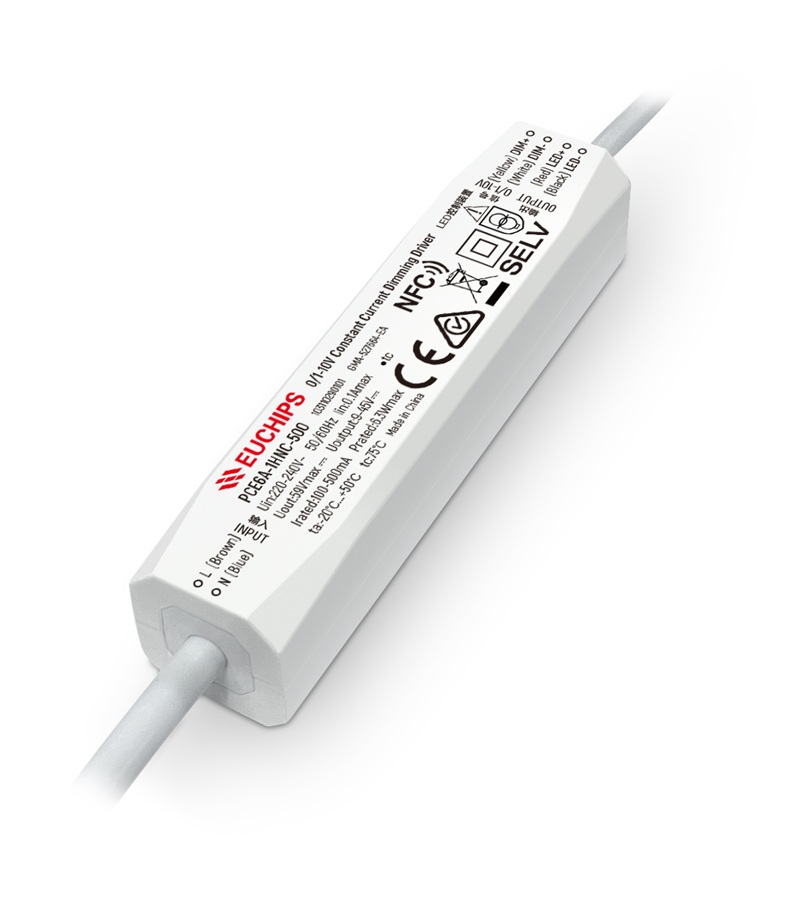

6W 100-500mA 0-10V LED恒流电源PCE6A-1HNC-500
输入电压：220-240VAC
输出电流：100-500mA
输出电压：9-45VDC
输出功率：6W
频率：50/60Hz
产品型号：PCE6A-1HNC-500
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
·单通道输出,输出电流可通过NFC调节选择
·短路、过载、V0级阻燃外壳
·效率高达 71%
·高电压输入：220VAC ~ 240VAC
·防护等级IP20,适用于室内ⅠⅡⅢ类灯具
·调光范围0.5%-100%调光,调光平滑无阶梯感无频闪
·迷你尺寸适合安装狭小空间内
·寿命50,000小时,5年质保
适用于LED室内灯具,比如筒灯,面板灯等
技术参数
PCE6A-1HNC-500
| 型号 | PCE6A-1HNC-500 | |
| 输入 | 电压 | 220VAC-240VAC |
| 功率 | 50/60Hz | |
| 电流 | 0.1Amax@230VAC | |
| 功率因素 | >0.5@230VAC, 满载 | |
| 效率 | 71%@230VAC, 满载 | |
| 谐波THD | / | |
| 待机功率 | <0.5W | |
| 空载功耗 | <0.5W | |
| 涌浪电流 | Cold start,13.2A@230V 76us | |
| 输出 | 电压 | 9-45VDC |
| 电压精度 | / | |
| 电流 |
100mA-500mA (NFC
NFC调电流,出厂默认100mA,最大带载功率6.3W ) |
|
| 电流精度 | ±5% | |
| 输出功率 | 6W Max. | |
| 功率范围 | 0W~6.3W | |
| PstLM | ≤1 | |
| SVM | ≤0.4 | |
| 调光频率 | / | |
| 线性调整率 | ±1% @满载 | |
| 负载调整率 | ±0.5% @满载 | |
| 启动延时 |
0.75s, at230Vac (
当灯光开始亮起 ) |
|
| 功能 | 调光方式 | 0/1-10V |
| 调光范围 | 0.5%-100% 变暗到关闭 | |
| 调光曲线 | 对数 | |
| 频闪 | 无频闪 | |
| 保护 | 短路保护 |
短路无输出，排除故障输出正常 |
| 过流保护 | / | |
| 过载保护 |
电流下降，排除故障输出正常 |
|
| 过压保护 | / | |
| 过温保护 | / | |
| 安规和电磁兼容 | 雷击浪涌 | L-N:1KV |
| 耐压标准 | I/P-O/P: 3000VAC/1min/5mA O/P-Signal( 0/1-10V ):1500VAC/1min/5mA | |
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 | |
| CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 | ||
| RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384 | ||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
|
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
| EMC 抗扰度 | EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 | |
| 环境 | 工作温度 | -20℃~50℃ |
| 存储温度 | -40℃~85℃ | |
| 存储温度 |
20-90%RH
(无凝露) |
|
| 其他 | RoHS |
遵守 2011/65/EU |
| tc | 75℃ | |
| 材质 | PC | |
| 防水等级 | IP20 | |
| 寿命 | 50,000h@tc:80℃ | |
| 质保 | 5years | |
| 开关周期 | 25,000times | |
| 裸板尺寸 | 84*20*20mmmm (L*W*H) | |
| 包装尺寸 | 净重: 50g±5%/PCS; 80PCS/Carton; 4.5kg±5%/Carton; Carton Size: 341*252*174mm(L*W*H) | |
| 噪音 |
安静环境下，30-50cm以外无噪音 |
|
| 备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-
