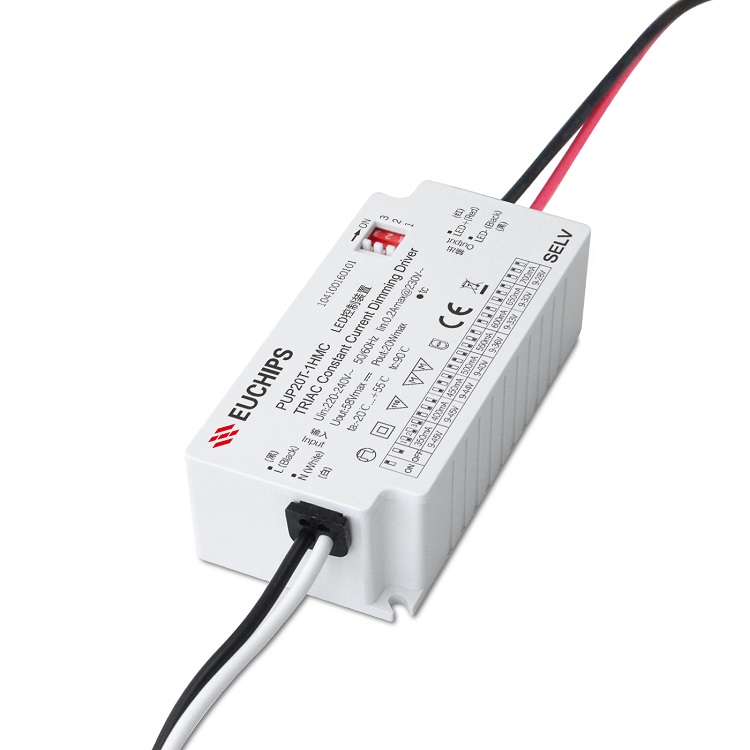

20W 350-700mA 可控硅恒流调光电源PUP20T-1HMC
输入电压:220-240VAC
输出电流:350-700mA
输出电压:9-45VDC
输出功率:20W
调光方式:Triac
重量(g):105g
产品型号:PUP20T-1HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
可控硅调光电源PUP20T-1HMC-产品特性：
概述
PUP20T-1HMC是一款恒流输出LED可控硅调光电源。这款可控硅恒流调光电源，可以提供350/400/450/500/550/600/650/700mA 8 档电流的LED 驱动器输出电流可以通过DIP 拨码开关简易设置，支持前沿切相和后沿切相调光器，调光曲线平滑。支持短路保护，过载保护，过压保护。
产品特点
●单通道恒流输出，多级电流可选
●支持前沿 (Triac) 和后沿(ELV)调光
●调光电压范围 40VAC- 120VAC
●调光曲线平滑，无抖动
●Class 2电源, 全防护塑胶外壳
●短路保护，过载保护，过压保护
●适用于LED室内灯具,比如筒灯，射灯，面板灯等
技术参数
|
型号 |
PUP20T-1HMC |
|
|
输出 |
通道 |
1 |
|
电压 |
60Vmax |
|
|
电流 |
350/400/450/500/550/600/650/700mA |
|
|
功率 |
20W |
|
|
电压精度 |
±5% |
|
|
低压纹波电流 |
<3% |
|
|
输入 |
电压 |
220-240VAC |
|
频率 |
50/60Hz |
|
|
待机功耗 |
<3W |
|
|
效率 |
＞79%@230VAC,满载 |
|
|
功率因数 |
＞0.92@230VAC,满载 |
|
|
电流 |
0.2Amax@230VAC，满载 |
|
|
浪涌电流 |
冷启动10A@230VAC |
|
|
保护 |
短路 |
锁死，去除故障10s后重新上电可恢复 |
|
过压 |
打嗝，去除故障后可恢复 |
|
|
过载 |
打嗝，故障排除后自恢复 |
|
|
功能 |
调光方式 |
TRIAC/ELV |
|
其它 |
尺寸 |
88.2*43.2*26.5mm（长*宽*高） |
|
重量 |
105g |
|
|
工作温度 |
-20℃ ~ 55℃ |
|
|
相对湿度 |
20~90% RH |
|
-
