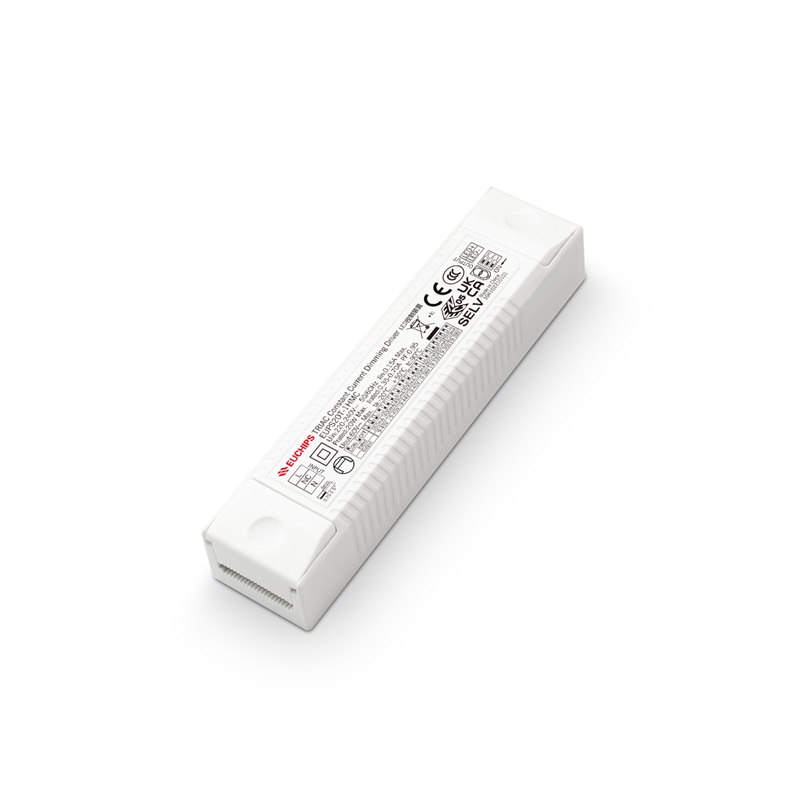

20W 350-700mA 可控硅恒流调光电源EUPS20T-1HMC

输入电压:220-240VAC
输出电流:350-700mA
输出电压:9-45VDC
输出功率:20W
型号:EUPS20T-1HMC

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

产品特点

· 单道恒流输出，多级电流可选

· 支持前沿/后沿切相调光

· 短路、过载、过压、V0级阻燃外壳

· 高电压输入：220VAC ~ 240VAC

· 调光范围1%-100%调光，调光平滑无阶梯感无频闪

· 内置PFC芯片，提高能源利用率，减少污染

· 寿命50,000小时，5年质保

· 适用于LED室内灯具,比如筒灯，面板灯等

技术参数

产品型号

EUPS20T-1HMC







输入

电压

220VAC-240VAC

频率

50/60Hz

效率

≥80%@230VAC, 满载

功率因数

≥0.95@230VAC, 满载

电流

0.15A max

THD

<10%@230VAC, 满载

浪涌电流

冷启动, 6.8A@230VAC 12us

待机功耗

≤1.5W

空载功耗

≤1.5W

启动延时

≤ 0.75 s, at230Vac (当灯光亮起时)





输出



电流/电压/功率

350mA/9-45VDC/15.75W 400mA/9-45VDC/18W 450mA/9-44VDC/20W 500mA/9-40VDC/20W

550mA/9-36VDC/20W 600mA/9-33VDC/20W 650mA/9-30VDC/20W 700mA/9-28VDC/20W

通道

1

电流精度

±5%（200mA以下精度±7%）

电流选择表





ON OFF

备注：出厂默认设置电流为350mA(1,2,3在OFF状态)

纹波电流

±3%

空载电压

59VDC max



功能

调光方式

可控硅(前沿、后沿)

调光范围

1%-100% 变暗直至关闭

调光曲线

对数

频闪

无频闪

保护

短路保护

短路无输出，排除故障输出正常

过载保护

降低电流打嗝保护，排除故障输出正常

过压保护

降低电流打嗝保护，排除故障输出正常







安规与 电磁兼容

雷击浪涌

L-N:1KV

耐压标准

I/P-O/P: 3000VAC/1min/5mA



安全规范

CCC (中国) GB19510.1，GB19510.14 TUV  (德国) EN61347-1，EN61347-2-13，EN62493

CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384

RCM  (澳洲) AS 61347-1，AS 61347-2-13 ENEC (欧洲) EN61347-1，EN61347-2-13，EN62384



电磁兼容

CCC (中国) GB/T17743，GB17625.1

CE (欧盟)  EN55015，EN61000-3-2，EN61000-3-3，EN61547

RCM  (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547

EMC抗扰度

EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547

绝缘阻抗

5MΩ



其他

工作温度

-20℃~50℃

储存温度，��度

-40℃~85℃ 20-90%RH (无凝露)

tc

90℃

材质

PC

防水等级

IP20

寿命

50,000小时@tc:90℃

质保

5年

开关周期

>25,000次

裸机尺寸

125*29.6*22.6mm(长*宽*高)

包装尺寸(重量)

净重: 100g±5%/PCS; 120PCS/Carton; 12.5kg±5%/箱; 外箱尺寸: 433*230*200mm(长*宽*高)

备注

全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。
