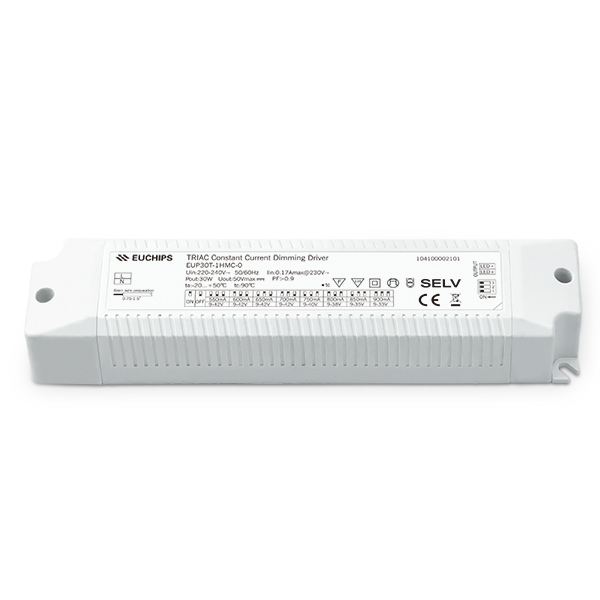

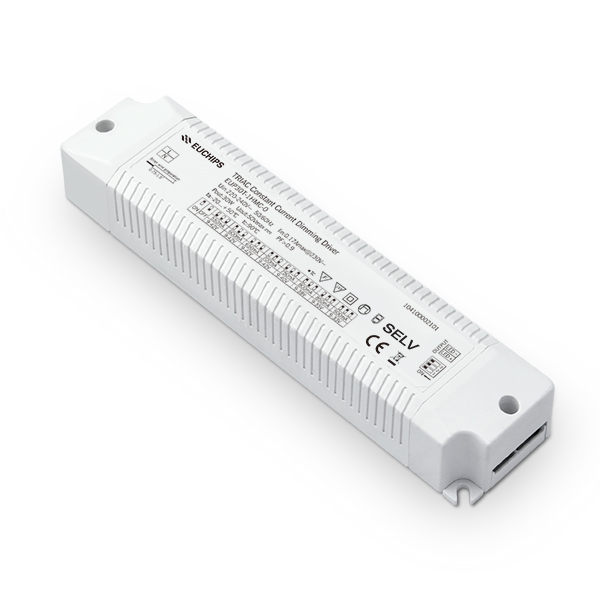

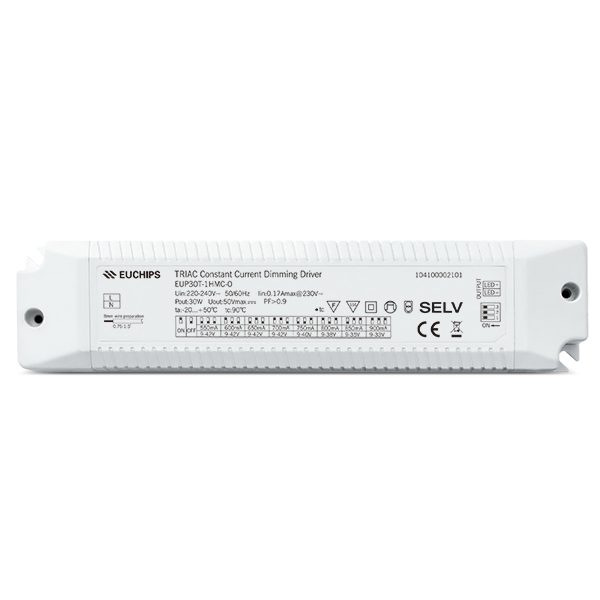

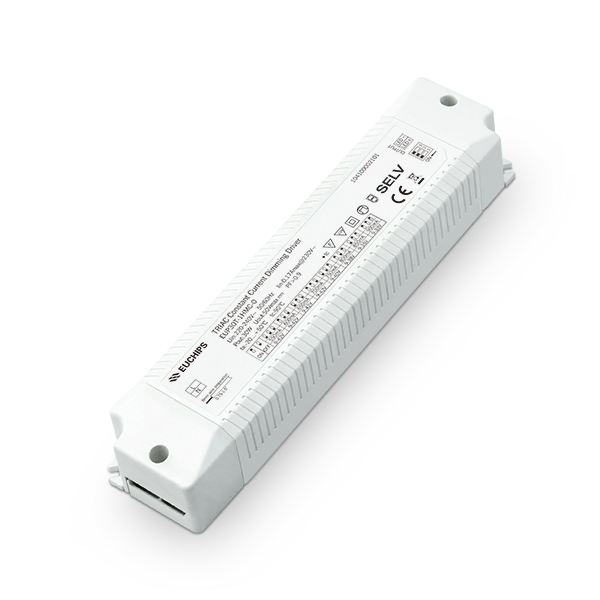

30W 550-900mA 8档电流可控硅调光驱动电源EUP30T-1HMC-0(104100002101)
输出电流： 550/600/650/700/750/800/850/900mA
输出电压： 9-42VDC
输出功率： 30W
输入电压： 220-240VAC
频率： 50/60Hz
尺寸： 185*42.5*28.5mm（长*宽*高）
产品型号：EUP30T-1HMC-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
可控硅调光驱动电源产品详情：
概述
EUP30T-1HMC-0 是一款可以提供550/600/650/700/750/800/850/900 8档电流的LED驱动器，输出电流可以通过DIP拨码开关简易设置，这款驱动器支持前沿切相和后沿切相调光器，可以与多品牌系统（飞利浦，ABB，路创，西门子，西蒙，松下，邦奇等）配合使用，调光曲线平滑。
产品特点
●单通道恒流输出，多级电流可选
●支持前沿/后沿切相调光
●调光电压范围：50-240VAC
●内建主动式PFC
●Class 2电源, 全防护塑胶外壳
●调光曲线平滑，无闪烁
●短路保护，过载保护，过温保护
●适用于LED室内灯具,比如筒灯，射灯，面板灯等
技术参数
|
型号 |
EUP30T-1HMC-0 |
||||
|
输出 |
电流 |
550mA |
600mA |
650mA |
700mA |
|
电压 |
9-42VDC |
9-42VDC |
9-42VDC |
9-42VDC |
|
|
功率 |
23.1W |
25.2W |
27.3W |
29.4W |
|
|
电流 |
750mA |
800mA |
850mA |
900mA |
|
|
电压 |
9-40VDC |
9-38VDC |
9-35VDC |
9-33VDC |
|
|
功率 |
30W |
30.4W |
29.75W |
29.7W |
|
|
电流精度 |
±5% |
||||
|
空载输出电压 |
50VDC Max |
||||
|
低频电流纹波（＜120Hz） |
＜3% |
||||
|
通道 |
1 |
||||
|
输入 |
电压 |
220-240VAC |
|||
|
频率 |
50/60Hz |
||||
|
电流 |
0.17Amax@230VAC |
||||
|
功率因数 |
＞0.9@230VAC,满载 |
||||
|
THD |
<20%@230VAC,满载 |
||||
|
效率 |
82%@230VAC,满载 |
||||
|
浪涌电流 |
冷启动15A(在50%Ipeak下测试twidth=24us)@230VAC |
||||
|
保护 |
短路保护 |
关断输出，移除故障后自恢复 |
|||
|
过载保护 |
超过输出电压时, 输出电流下降, 减轻负载自动恢复 |
||||
|
过温保护 |
关闭输出，温度正常后自动恢复 |
||||
|
功能 |
调光方式 |
前沿/后沿切相调光 |
|||
|
其它 |
尺寸 |
185 *42.5 *28.5mm（长*宽*高） |
|||
|
毛重量 |
150克 |
||||
|
工作温度 |
-20℃ ~ 50℃ |
||||
|
相对湿度 |
|||||
电流选择表
|
电流 |
DIP-1 |
DIP-2 |
DIP-3 |
|
550mA |
OFF |
OFF |
OFF |
|
600mA |
ON |
OFF |
OFF |
|
650mA |
OFF |
ON |
OFF |
|
700mA |
ON |
ON |
OFF |
|
750mA |
OFF |
OFF |
ON |
|
800mA |
ON |
OFF |
ON |
|
850mA |
OFF |
ON |
ON |
|
900mA |
ON |
ON |
ON |
-
