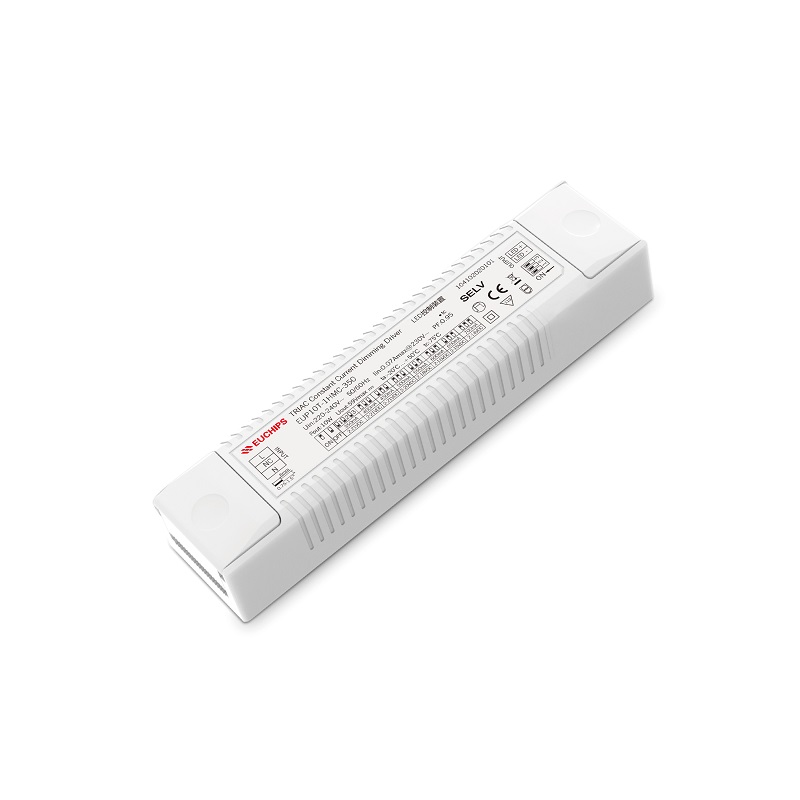

10w 350-700mA 可控硅恒流调光电源EUP10T-1HMC-350
输入电压：220-240V
输出电压：2-21V
输出电流:350-700mA
型号：EUP10T-1HMC-350
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
· 单道恒流输出，多级电流可选
· 支持前沿/后沿切相调光
· 短路、过载、过压、V0级阻燃外壳
· 高电压输入：220VAC ~ 240VAC
· 防护等级IP20，适用于室内ⅠⅡⅢ类灯具
· 调光范围1%-100%调光，调光平滑无阶梯感无频闪
· 内置PFC芯片，提高能源利用率，减少污染
· 寿命50,000小时，5年质保
· 适用于LED室内灯具,比如筒灯，面板灯等
技术参数
|
产品型号 |
EUP10T-1HMC-350 |
||
|
输入 |
输入电压 |
220VAC-240VAC |
|
|
频率范围 |
50/60Hz |
||
|
输入电流 |
0.07Amax@230VAC |
||
|
功率因数 |
0.95@230VAC, 满载 |
||
|
效率 |
77%@230VAC, 满载 |
||
|
谐波THD |
10%@230VAC, 满载 |
||
|
待机功耗 |
<1.5W |
||
|
空载功耗 |
<1.5W |
||
|
浪涌电流 |
冷启动, 4.5A@230VAC 16.8us |
||
|
输出 |
输出电压 |
350mA/2-21VDC/7.35W 450mA/2-21VDC/9.45W 550mA/2-18VDC/9.9W 650mA/2-15VDC/9.75W 400mA/2-21VDC/8.4W 500mA/2-20VDC/10W 600mA/2-16VDC/9.6W 700mA/2-14VDC/9.8W |
|
|
输出电流 |
|||
|
输出功率 |
|||
|
输出电流精度 |
±5% (200mA以下精度±7%) |
||
|
纹波电流 |
±3% |
电流选择表
备注：出厂默认设置电流为350mA(1,2,3在OFF状态) |
|
|
输出功率范围 |
0W~10W |
||
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
调光频率 |
4KHz |
||
|
线性调整率 |
±1% @满载 |
||
|
负载调整率 |
±0.5% @满载 |
||
|
启动延时 |
0.75s, at230Vac(当灯光开始亮起) |
||
|
功能 |
调光方式 |
TRIAC |
|
|
调光范围 |
1%-100% 变暗直至关闭 |
||
|
调光曲线 |
对数 |
||
|
频闪 |
无频闪 |
||
|
保护 |
短路保护 |
短路无输出，排除故障输出正常 |
|
|
过流保护 |
/ |
||
|
过载保护 |
降低电流打嗝保护，排除故障输出正常 |
||
|
过压保护 |
降低电流打嗝保护，排除故障输出正常 |
||
|
过温保护 |
/ |
||
|
安规与 电磁兼容 |
雷击浪涌 |
L-N:1KV |
|
|
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA |
||
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
||
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
环境 |
工作温度 |
-20℃~50℃ |
|
储存温度 |
-40℃~85℃ |
|
|
储存��度 |
20-90%RH (无凝露) |
|
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
75℃ |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:75℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
裸机尺寸 |
125*29.6*22.6mm(长*宽*高) |
|
|
包装尺寸(重量) |
净重: 72g±5%/PCS; 120PCS/Carton; 9.14kg±5%/箱; 外箱尺寸: 433*230*200mm(长*宽*高) |
|
|
噪音 |
安静环境下，30-50cm以外无噪音 |
|
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-
