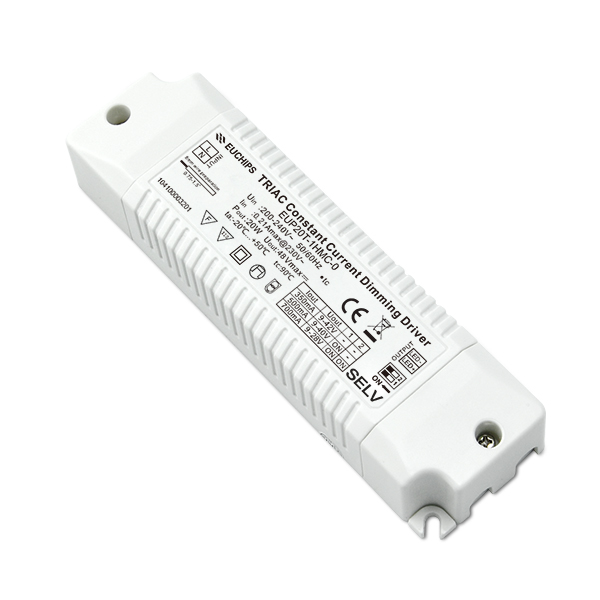

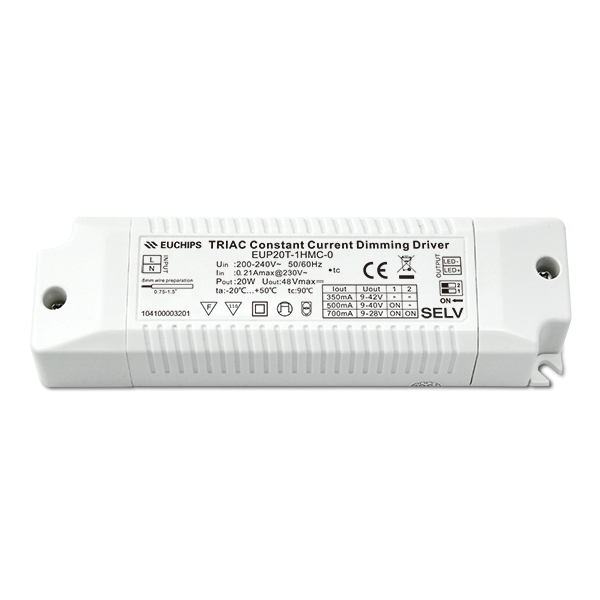

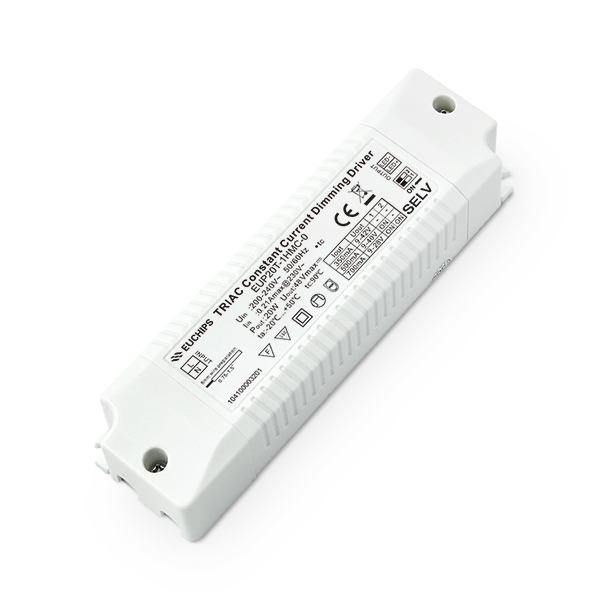

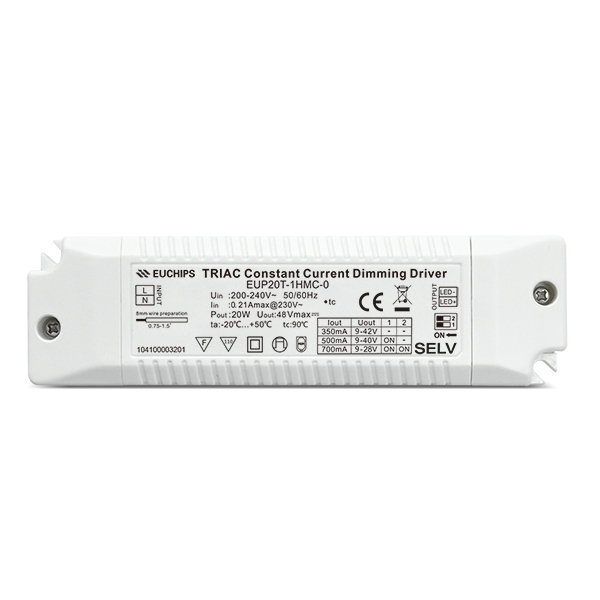

20W 350-700mA 可控硅LED可调光驱动
输出电流：350/500/550/700mA
输出电压：9-42/9-40/9-36/9-28VDC
输出功率：14.7/20/19.8/19.6W
最大输出电压：48VDC
通道数： 1
输入电压 ：200-240VAC
调光电压范围：40-240VAC
功率因数：＞0.5@230VAC满载
效率：82%@230VAC，满载
产品型号：EUP20T-1HMC-0
- 产品详细
- 需求订购
- 下载中心
20W 350-700mA 可控硅LED可调光驱动-EUP20T-1HMC-0产品详情
概述
EUP20T-1HMC-0是一款可以提供350/500/550/700mA四档电流的可控硅LED可调光驱动。这款驱动器支持前沿切相和后沿切相调光器，可以与兼容多品牌系统（飞利浦，ABB，路创，西门子，西蒙，松下,邦奇等）配合使用，实现平滑调光的效果。
产品特点
●单通道恒流输出，多级电流可选
●支持前沿/后沿切相调光
●调光电压范围：40-240VAC
●Class 2电源, 全防护塑胶外壳
●调光曲线平滑，无闪烁
●短路保护，过载保护，过温保护
●适用于LED室内灯具,比如筒灯，面板灯，射灯等
技术参数
|
产品型号 |
EUP20T-1HMC-0 |
||||
|
输出 |
电流 |
350mA |
500mA |
550mA |
700mA |
|
电压 |
9-42VDC |
9-40VDC |
9-36VDC |
9-28VDC |
|
|
功率 |
14.7W |
20W |
19.8W |
19.6W |
|
|
电流精度 |
±5% |
||||
|
最大输出电压 |
48VDC |
||||
|
低频电流纹波（＜120Hz） |
＜3% |
||||
|
通道数 |
1 |
||||
|
输入 |
电压 |
200-240VAC |
|||
|
频率 |
50/60Hz |
||||
|
电流 |
0.21Amax@230VAC |
||||
|
调光电压范围 |
40-240VAC |
||||
|
功率因数 |
＞0.5@230VAC,满载 |
||||
|
效率 |
82%@230VAC，满载 |
||||
|
浪涌电流 |
冷启动15A(在50%Ipeak下测twidth=22us)@230VAC |
||||
|
保护 |
短路保护 |
关断输出，移除故障后自恢复 |
|||
|
过载保护 |
超过输出电压时, 输出电流下降, 减轻负载自动恢复 |
||||
|
过温保护 |
关闭输出，温度正常后自动恢复 |
||||
|
功能 |
调光方式 |
前沿/后沿切相调光 |
|||
|
其他 |
尺寸 |
150*43 *29mm（长*宽*高） |
|||
|
毛重 |
130克 |
||||
|
工作温度 |
-20℃ ~ 50℃ |
||||
|
工作湿度 |
|||||
-
V1_EUP20T-1HMC-0 104100003201 New说明书(3.04.001195).pdf
- 点击此处下载
-
