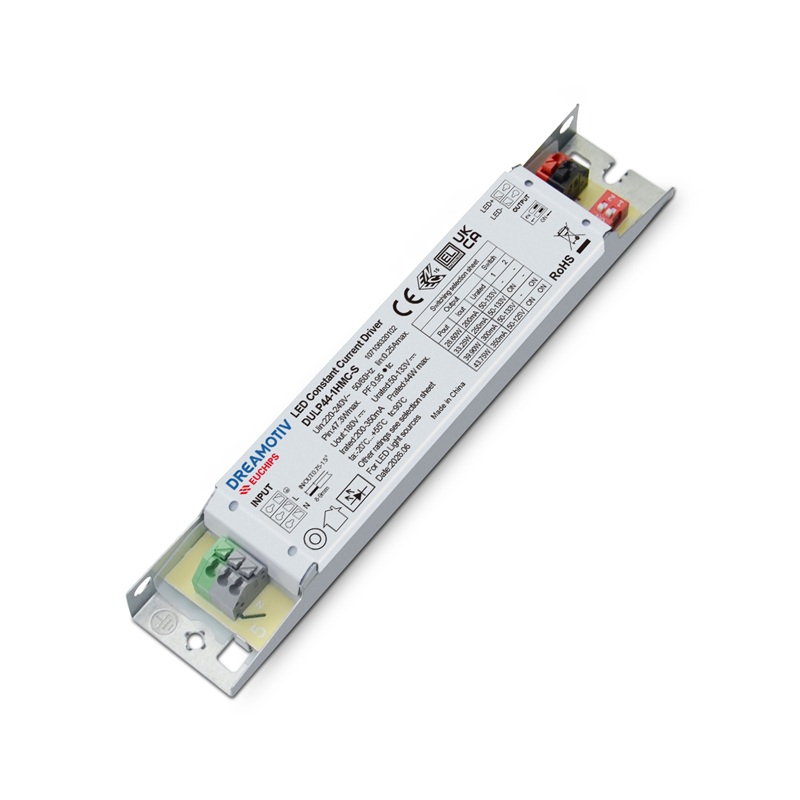

44W 200-350mA 非调光LED恒流驱动器DULP44-1HMC-S
输入电压：220-240VAC
输出电流：200-350mA
输出电压：50-133VDC
输出功率：44W
电流精度：±5%
频率：50/60Hz
效率(典型)：92.5%
产品型号：DULP44-1HMC-S
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概括
DULP44-1HMC-S是一款44W恒流型LED驱动器 , 输入电压范围为198-264Vac,输出电流可在200-350mA范围内通过拨码开关调节以及三档色温调节产品尺寸为168*30.5*22.5mm , 便于集成至线性照明产品中为确保设备稳定可靠运行 , 驱动器具备输出短路保护、过压保护及过温保护功能
产品特点
· 单通道恒流输出，可通过拨码调节电流
· 支持通过滑动开关切换3档色温 , 支持独立式应急
· 可承受380VAC高压短时冲击
· 符合CE,ENEC,UKCA,RCM等认证
· 输出无频闪 , 符合ErP能效认证无频闪标准
· 防护等级IP20 , 适用于Ⅰ类灯具内置使用
· 双级电路设计 , 工作稳定
· 适用于三防灯等内置驱动器的灯具
技术参数
|
产品型号 |
DULP44-1HMC-S |
|||||
|
输入 |
输入电压 |
220VAC-240VAC |
||||
|
输入电压范围 |
198VAC-264VAC |
|||||
|
直流输入电压 |
176-280VDC |
|||||
|
频率范围 |
50/60Hz |
|||||
|
输入电流 |
0.25Amax@230VAC |
|||||
|
功率因数 |
0.95@230VAC, 满载 |
|||||
|
效率 |
92.5%@230VAC, 满载 |
|||||
|
谐波THD |
15%@230VAC, 满载 |
|||||
|
空载功耗 |
<0.5W |
|||||
|
浪涌电流 |
冷启动, 13A@230VAC 220us |
|||||
|
输出 |
输出电流 |
200mA |
250mA |
300mA |
350mA |
|
|
输出电压 |
50-133VDC |
50-133VDC |
50-133VDC |
50-125VDC |
|
|
|
输出功率 |
26.60W |
33.25W |
39.90W |
43.75W |
|
|
|
输出电流精度 |
±5% |
|||||
|
输出纹波 |
高频 >1k Hz:±5% 高频 <120 Hz:±5% |
|||||
|
输出功率范围 |
26.6W~44W |
|||||
|
PstLM |
≤1 |
|||||
|
SVM |
≤0.4 |
|||||
|
调光频率 |
/ |
|||||
|
线性调整率 |
±1% @满载 |
|||||
|
负载调整率 |
±3% @满载 |
|||||
|
启动延时 |
0.5s, at230Vac(当灯光开始亮起) |
|||||
|
保护 |
短路保护 |
打嗝 , 排除故障后自恢复 |
||||
|
过流保护 |
打嗝 , 排除故障后自恢复 |
|||||
|
过载保护 |
负载功率≥150%保护 , 电流下降至关闭 |
|||||
|
过压保护 |
/ |
|||||
|
过温保护 |
电流下降 , 排除故障输出正常 |
|||||
|
安规与电磁兼容 |
雷击浪涌 |
L-N:2KV L-FG/N-FG:2KV |
||||
|
耐压标准 |
I/P-FG: 1750VAC |
|||||
|
安全规范 |
CCC |
(中国) GB19510.1，GB19510.14 |
TUV |
(德国) |
EN61347-1，EN61347-2-13，EN62493 |
|
|
CB |
(CB成员国) IEC61347-1，IEC61347-2-13 |
CE |
(欧盟) |
EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM |
(澳洲) AS 61347-1，AS 61347-2-13 |
ENEC |
(欧洲) |
EN61347-1，EN61347-2-13，EN62384 |
||
|
电磁兼容 |
CCC |
(中国) GB/T17743，GB17625.1 |
|
|
|
|
|
CE |
(欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|
|
|
||
|
RCM |
(澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|
|
|
||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|||||
|
环境 |
工作温度 |
-20℃~55℃ |
||||
|
储存温度 |
-40℃~80℃ |
|||||
|
储存��度 |
5-85%RH (无凝露) |
|||||
|
其他 |
RoHS |
遵守 2011/65/EU |
||||
|
tc |
90℃ |
|||||
|
材质 |
金属 |
|||||
|
防水等级 |
IP20 |
|||||
|
寿命 |
50,000小时@tc:80℃ |
|||||
|
质保 |
5年 |
|||||
|
开关周期 |
25,000次 |
|||||
|
裸机尺寸 |
168*30.5*22.5mm(长*宽*高) |
|||||
|
包装尺寸(重量) |
净重: --g±5%/PCS; ---PCS/Carton; --kg±5%/箱; 外箱尺寸: ---*---*---mm(长*宽*高) |
|||||
|
噪音 |
安静环境下，30-50cm以外无噪音 |
|||||
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|||||
-
