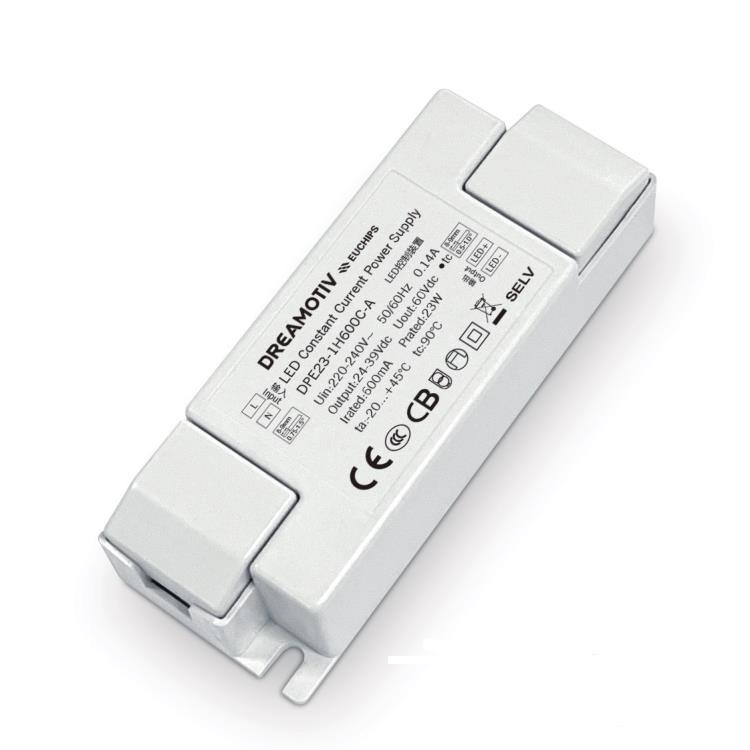

5-23W 非调光LED恒流驱动器DPE5W-23W
输入电压：220-240VAC
输出电压：24-42VDC
输出功率：4-23W
电压精度：±5%
频率：50/60Hz
型号：DPE5W-23W
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点;
●原副边电气隔离
●恒流模式
●保护功能：开路、短路、过温、过载
●防雷击浪涌1KV
●防护等级IP20
技术参数
|
型号 |
输入电流 |
输出电流 |
最大输出电压 |
输出电压 |
输出功率 |
效率 @230V 满载 |
|
|
|
|
|
|
|
|
|
DPE5-1H110C-A/B |
0.04A Max |
110mA |
60Vmax |
24-42V |
5W |
76% |
|
DPE5-1H120C-A/B |
0.04A Max |
120mA |
60Vmax |
24-42V |
5W |
78% |
|
DPE5-1H130C-A/B |
0.04A Max |
130mA |
60Vmax |
24-42V |
5W |
80% |
|
DPE6-1H140C-A/B |
0.05A Max |
140mA |
60Vmax |
24-42V |
6W |
80% |
|
DPE6-1H150C-A/B |
0.05A Max |
150mA |
60Vmax |
24-42V |
6W |
81% |
|
DPE7-1H160C-A/B |
0.05A Max |
160mA |
60Vmax |
24-42V |
7W |
81% |
|
DPE7-1H170C-A/B |
0.05A Max |
170mA |
60Vmax |
24-42V |
7W |
81% |
|
DPE8-1H180C-A/B |
0.05A Max |
180mA |
60Vmax |
24-42V |
8W |
81% |
|
DPE8-1H190C-A/B |
0.06A Max |
190mA |
60Vmax |
24-42V |
8W |
83% |
|
DPE8-1H200C-A/B |
0.06A Max |
200mA |
60Vmax |
24-42V |
8W |
83% |
|
DPE9-1H210C-A/B |
0.06A Max |
210mA |
60Vmax |
24-42V |
9W |
83% |
|
DPE9-1H220C-A/B |
0.06A Max |
220mA |
60Vmax |
24-42V |
9W |
84% |
|
DPE10-1H230C-A/B |
0.07A Max |
230mA |
60Vmax |
24-42V |
10W |
84% |
|
DPE10-1H240C-A/B |
0.07A Max |
240mA |
60Vmax |
24-42V |
10W |
85% |
|
DPE11-1H250C-A/B |
0.07A Max |
250mA |
60Vmax |
24-42V |
11W |
85% |
|
DPE11-1H260C-A/B |
0.07A Max |
260mA |
60Vmax |
24-42V |
11W |
85% |
|
DPE11-1H270C-A/B |
0.07A Max |
270mA |
60Vmax |
24-42V |
11W |
85% |
|
DPE12-1H280C-A/B |
0.08A Max |
280mA |
60Vmax |
24-42V |
12W |
85% |
|
DPE12-1H290C-A/B |
0.08A Max |
290mA |
60Vmax |
24-42V |
12W |
85% |
|
DPE13-1H300C-A/B |
0.08A Max |
300mA |
60Vmax |
24-42V |
13W |
85% |
|
DPE13-1H310C-A/B |
0.08A Max |
310mA |
60Vmax |
24-42V |
13W |
85% |
|
DPE13-1H320C-A/B |
0.08A Max |
320mA |
60Vmax |
24-42V |
13W |
85% |
|
DPE14-1H330C-A/B |
0.09A Max |
330mA |
60Vmax |
24-42V |
14W |
86% |
|
DPE14-1H340C-A/B |
0.09A Max |
340mA |
60Vmax |
24-42V |
14W |
86% |
|
DPE15-1H350C-A/B |
0.09A Max |
350mA |
60Vmax |
24-42V |
15W |
86% |
|
DPE15-1H360C-A/B |
0.09A Max |
360mA |
60Vmax |
24-42V |
15W |
86% |
|
DPE15-1H370C-A/B |
0.09A Max |
370mA |
60Vmax |
24-42V |
15W |
86% |
|
DPE16-1H380C-A/B |
0.10A Max |
380mA |
60Vmax |
24-42V |
16W |
86% |
|
DPE16-1H390C-A/B |
0.10A Max |
390mA |
60Vmax |
24-42V |
16W |
86% |
|
DPE17-1H400C-A/B |
0.10A Max |
400mA |
60Vmax |
24-42V |
17W |
86% |
|
型号 |
输入电流 |
输出电流 |
最大输出电压 |
输出电压 |
输出功率 |
@2效30V率满载 |
|
DPE17-1H410C-A/B |
0.10A Max |
410mA |
60Vmax |
24-42V |
17W |
86% |
|
DPE18-1H420C-A/B |
0.11A Max |
420mA |
60Vmax |
24-42V |
18W |
86% |
|
DPE18-1H430C-A/B |
0.11A Max |
430mA |
60Vmax |
24-42V |
18W |
86% |
|
DPE18-1H440C-A/B |
0.11A Max |
440mA |
60Vmax |
24-42V |
18W |
86% |
|
DPE19-1H450C-A/B |
0.12A Max |
450mA |
60Vmax |
24-42V |
19W |
87% |
|
DPE19-1H460C-A/B |
0.12A Max |
460mA |
60Vmax |
24-42V |
19W |
87% |
|
DPE20-1H470C-A/B |
0.12A Max |
470mA |
60Vmax |
24-42V |
20W |
87% |
|
DPE20-1H480C-A/B |
0.12A Max |
480mA |
60Vmax |
24-42V |
20W |
87% |
|
DPE21-1H490C-A/B |
0.13A Max |
490mA |
60Vmax |
24-42V |
21W |
87% |
|
DPE21-1H500C-A/B |
0.13A Max |
500mA |
60Vmax |
24-42V |
21W |
87% |
|
DPE21-1H510C-A/B |
0.13A Max |
510mA |
60Vmax |
24-42V |
21W |
87% |
|
DPE22-1H520C-A/B |
0.13A Max |
520mA |
60Vmax |
24-42V |
22W |
87% |
|
DPE22-1H530C-A/B |
0.13A Max |
530mA |
60Vmax |
24-42V |
22W |
87% |
|
DPE23-1H540C-A/B |
0.14A Max |
5400mA |
60Vmax |
24-42V |
23W |
87% |
|
DPE23-1H550C-A/B |
0.14A Max |
550mA |
60Vmax |
24-42V |
23W |
87% |
|
DPE22-1H560C-A/B |
0.13A Max |
560mA |
60Vmax |
24-39V |
22W |
87% |
|
DPE22-1H570C-A/B |
0.13A Max |
570mA |
60Vmax |
24-39V |
22W |
87% |
|
DPE23-1H580C-A/B |
0.14A Max |
580mA |
60Vmax |
24-39V |
23W |
87% |
|
DPE23-1H590C-A/B |
0.14A Max |
590mA |
60Vmax |
24-39V |
23W |
87% |
|
DPE23-1H600C-A/B |
0.14A Max |
600mA |
60Vmax |
24-39V |
23W |
87% |
|
输入 |
输入电压范围
|
220-240VAC |
|
频率 |
50/60Hz |
|
|
输入电流 |
0.14A MAX. |
|
|
PF |
≥0.9 |
|
|
THD |
<15% @220~240Vac&满载 |
|
|
冲击电流(最大) |
I<60A/400uS @264Vac(冷态 ) |
|
|
漏电流 |
<0.5mA @264Vac |
|
|
输出 |
线性调整率 |
±3% |
|
负载调整率 |
±3% |
|
|
电流精度 |
±5% |
|
|
启动时间 |
<0.5s @220Vac |
|
|
待机功耗 |
<0.5W
|
|
|
保护 |
短路保护 |
降电流降电压，移除故障自恢复 |
|
开路保护 |
60V MAX |
|
|
过温保护 |
高温降电流,温度降低自恢复 |
|
|
过载保护 |
降电流，移除故障自恢复 |
|
|
环境 |
工作温度 |
-20~+45℃ |
|
tc |
90℃ |
|
|
温度系数 |
0.3%/℃ (0-45℃) |
|
|
工作湿度 |
20~90%RH |
|
|
存储环境 |
-30~+80℃/5~80%RH |
|
|
安电规磁&兼容 |
认证 |
CE |
|
EMI |
L/N:1KV IEC61000-4-5 |
|
|
耐压
|
输入-输出：3.75KVac@60S; <5mA
|
|
|
绝缘阻抗 |
输入-输出：>10MΩ@500Vdc |
|
|
|
|
-
36W 900mA 非调光LED恒流驱动器DPE36-1H900C (107101000101) 输入电压：220-240VAC
输出电流：900mA
输出电压：30-48VDC
输出功率：36W
电压精度：±5%
频率：50/60Hz
效率(典型)：88%
产品型号：DPE36-1H900C
-
40W 700-850mA 非调光LED恒流驱动器DPE40-1HMC-0 (107101090101) 输入电压：220-240VAC
输出电流：700/750/800/850mA
输出电压：30-48VDC
输出功率：40W
电压精度：±5%
频率：50/60Hz
效率(典型)：88%
产品型号：DPE40-1HMC-0
-
26-42W 非调光LED恒流驱动器DPE26W-42W 输入电压：220-240VAC
输出电压：30-40VDC
输出功率：26-42W
电压精度：±5%
频率：50/60Hz
型号：DPE26W-42W
-
38W 800-950mA 非调光LED恒流驱动器DPE38-1HMC (107101070101) 输入电压：220-240VAC
输出电流：800/850/900/950mA
输出电压：27-40VDC
输出功率：38W
电压精度：±5%
频率：50/60Hz
效率(典型)：88%
产品型号：DPE38-1HMC
