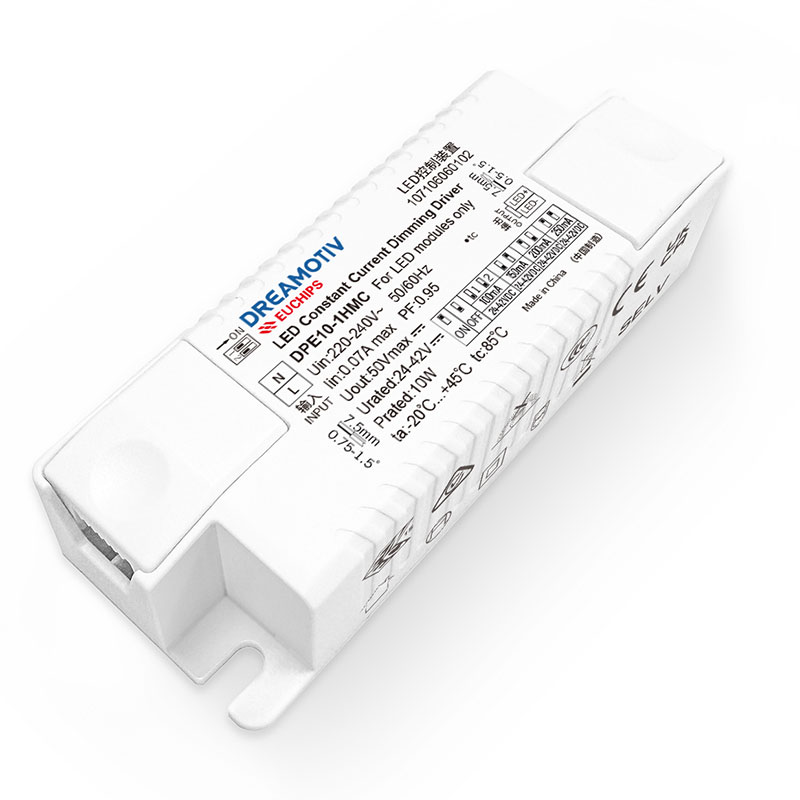

10W 100-250mA 非调光LED恒流驱动器DPE10-1HMC
输入电压：220-240VAC
输出电流：100-250mA
输出电压：24-42VDC
输出功率：10W
电压精度：±5%
频率：50/60Hz
效率(典型)：82%
产品型号：DPE10-1HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
DPE10-1HMC是一款10W恒流驱动器, 通过拨码调节电流独立式和内置式可切换。
产品特点
·单通道恒流输出
·短路、过载、过流保护，V0级阻燃外壳
·效率高达 82%
·小尺寸设计，便于安装狭窄空间内
·空载功耗<0.5W
·寿命30,000小时，3年质保
·防护等级IP20，适用于室内Ⅱ类灯具
技术参数
|
产品型号 |
DPE10-1HMC |
||
|
输入 |
输入电压 |
220VAC-240VAC |
|
|
频率范围 |
50/60Hz |
||
|
输入电流 |
0.07Amax@230VAC |
||
|
功率因数 |
≥0.95@230VAC, 满载 |
||
|
效率 |
≥82%@230VAC, 满载 |
||
|
谐波THD |
<10%@230VAC, 满载 |
||
|
待机功耗 |
<0.5W |
||
|
空载功耗 |
<0.5W |
||
|
浪涌电流 |
冷启动, 7.6A@230VAC 36us |
||
|
输出 |
输出电流/电压/功率 |
100mA/24-42V 150mA/24-42V 200mA/24-42V 250mA/24-42V |
|
|
电流精度 |
±5%@200mA/250mA, ±7% @100mA/150mA |
电流选择表
SHAPE \* MERGEFORMAT
备注：出厂默认设置电流为100mA(1,2在OFF状态) |
|
|
线性调整率 |
±5% @ 满载 |
||
|
负载调整率 |
±5% @ 满载 |
||
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
启动时间 |
<0.5s, @230Vac(当灯光开始亮起) |
||
|
保护 |
短路保护 |
打嗝，排除故障后自恢复 |
|
|
过流保护 |
打嗝，排除故障后自恢复 |
||
|
过载保护 |
负载功率≥120%保护；保护打嗝，排除故障输出正常 |
||
|
安规与电磁兼容 |
雷击浪涌 |
L-N:1KV |
|
|
耐压标准 |
I/P-O/P: 3750VAC/1min/5mA |
||
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
||
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
环境 |
工作温度 |
-20℃~45℃ |
|
|
储存温度 |
-25℃~85℃ |
||
|
储存🗎度 |
20-90%RH (无凝露) |
||
|
其他 |
RoHS |
遵守 2011/65/EU |
|
|
tc |
85℃ |
||
|
材质 |
PC |
||
|
防水等级 |
IP20 |
||
|
寿命 |
30,000h@tc:85℃ |
||
|
质保 |
3年 |
||
|
开关周期 |
25,000times |
||
|
裸机尺寸 |
95.8*36.2*24mm(长*宽*高) |
||
|
包装尺寸(重量) |
净重: 53g±5%/PCS; 120PCS/Carton; 6.36kg±5%/箱; 外箱尺寸: 367*292*137mm(长*宽*高) |
||
|
噪音 |
安静环境下，30-50cm以外无噪音 |
||
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz，25℃的环境温度和50%的🗎度下测得。 |
||
-
