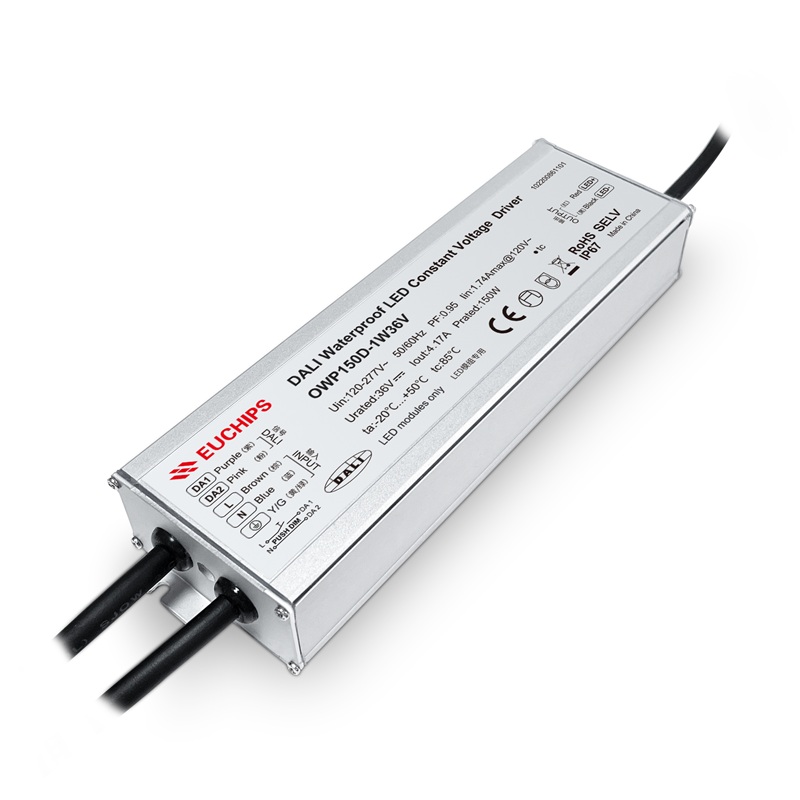

OWP150D-1W36V是一款可提供恒压输出的调光驱动器符合DALI标准协议IEC62386.
用DALI主控/Touch DIM(PushDIM)开关调光，曲线平滑、无闪烁。
产品特点
· 单通道恒压直流36V输出
· 内置主动PFC功能
· 遵循DALI协议标准 IEC62386-207
· 支持Touch DIM(Push DIM)功能
· 超薄设计, 防水等级IP67
· 调光平滑无闪烁
· 保护：防雷, 短路保护, 过载保护, 过流保护
· 适用于LED恒压灯具 , 如LED模组, 灯带, 灯条等
技术参数
|
型号 |
OWP150D-1W36V |
|
|
输入 |
效率 |
≥88%@120VAC, ≥90%@277VAC,满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
1.74A@120VAC, 0.74A@277VAC |
|
|
功率因数 |
≥0.95,满载 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 满载 |
|
|
浪涌电流 |
冷启动,38A@120VAC 268us, 79A@277VAC 116us |
|
|
待机功耗 |
<0.5W@230VAC |
|
|
空载功耗 |
<0.5W@230VAC |
|
|
启动延时 |
<0.75s, @230Vac (当光线开始亮起) |
|
|
输出 |
电流 |
4.17A |
|
电压 |
36V |
|
|
电压精度 |
±5% |
|
|
功率 |
150W |
|
|
PstLM |
≤1 |
|
|
SVM |
≤0.4 |
|
|
PWM调光频率 |
20KHz |
|
|
线性调整率 |
±1% @满载 |
|
|
负载调整率 |
±0.5% @满载 |
|
|
功能 |
调光方式 |
DALI2.0 |
|
调光范围 |
0.1%-100% |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
Push DIM (Touch DIM) |
支持 |
|
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
过载 |
负载功率≥120%保护；排除故障输出正常 |
|
|
过流 |
关闭输出，排除故障后自恢复 |
|
|
安规 电磁兼容 |
浪涌 |
L-N: 6000 V L-N-PG: 10000 V |
|
耐压 |
I/P-O/P: 3750VAC/1min/5mA I/P-PG: 1500VAC/1min/5mA |
|
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
|
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
|
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
-
