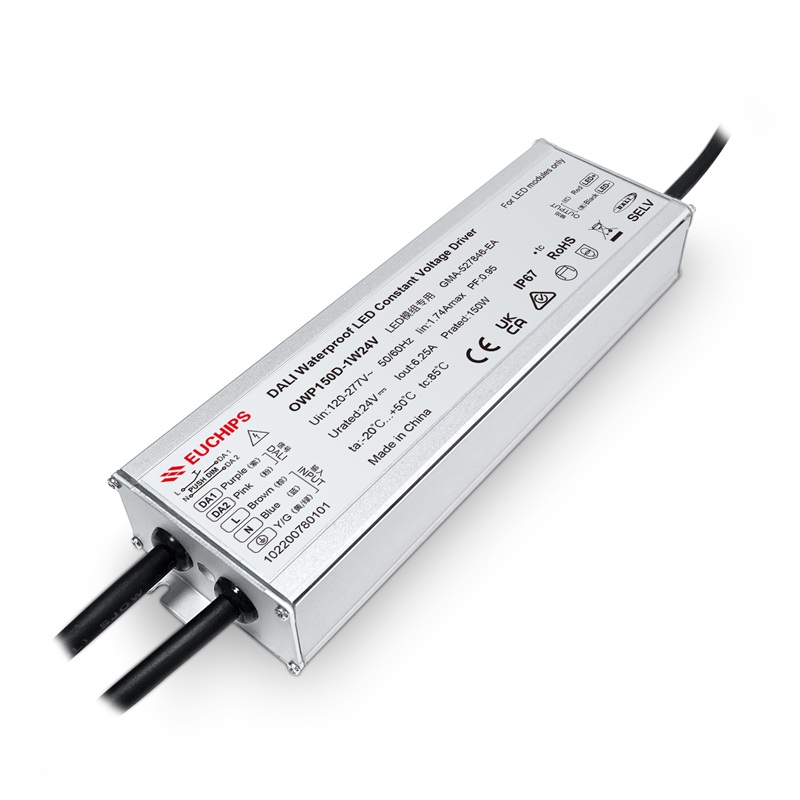

150W 24VDC 恒压DALI调光电源OWP150D-1W24V
输入电压:120-277VAC
输出电流:6.25*1CH
输出电压:24VDC
输出功率:150W
型号：OWP150D-1W24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
OWP150D-1W24V是一款可提供恒压输出的调光驱动器符合DALI标准协议IEC62386.
用DALI主控/Touch DIM(PushDIM)开关调光，曲线平滑、无闪烁。
产品特点
·单通道恒压直流24V输出
·内置主动PFC功能
·遵循DALI协议标准 IEC62386-207
·支持Touch DIM(Push DIM)功能
·超薄设计, 防水等级IP67
·调光平滑无闪烁
·保护：防雷, 短路保护, 过载保护, 过流保护
·适用于LED恒压灯具 , 如LED模组, 灯带, 灯条等
技术参数
|
产品型号 |
OWP150D-1W24V |
|
|
输入 |
效率
|
≥88%@230VAC, 满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50~60Hz
|
|
|
功率因素 |
≥0.95@230VAC, 满载 |
|
|
THD
|
<10%@230VAC, 满载 |
|
|
电流 |
0.98Amax@230VAC 1.74Amax@120V
|
|
|
浪涌电流 |
冷启动63A@230VAC 240us |
|
|
待机功耗 |
≤0.5W@230VAC |
|
|
空载功耗 |
≤0.5W@230VAC
|
|
|
启动延时 |
≤ 0.75 s, at230Vac (当光线亮起) |
|
|
输出 |
直流电压 |
24VDC |
|
额定电流 |
6.25A |
|
|
额定功率 |
150W |
|
|
电压精度 |
±5% |
|
|
纹波电压 |
±3% |
|
|
通道 |
1
|
|
|
保护 |
短路 |
短路无输出，排除故障输出正常 |
|
过流 |
降低电流打嗝保护，排除故障输出正常 |
|
|
过载 |
降低电流打嗝保护，排除故障输出正常 |
|
|
安全与 电磁兼容 |
雷涌 |
L-N 6000VAC L-N-PG 10000VAC |
|
耐受电压 |
I/P-O/P:3750VAC/5mA I/P-PG:1500VAC/5mA O/P-PG:500VAC/5mA |
|
|
安全标准 |
EN61347, GB19510 |
|
|
电磁干扰 |
EN55015, EN61000-3-2 GB17743 GB17625.2 |
|
|
电磁抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 GB17626.2.3.4.5.6.8.11 |
|
|
功能 |
调光模式 |
DALI |
|
调光范围 |
0.1%-100%
|
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
其它 |
工作温度 |
-20℃~+50℃@230VAC输入，-20℃~+40℃@120VAC输入 |
|
储存温度 ，湿度 |
-40℃~85℃,20-90%RH
|
|
|
Tc
|
85℃
|
|
|
材质 |
金属 |
|
|
防水等级 |
IP67
|
|
|
寿命 |
50,000h@tc:80℃ |
|
|
质保 |
5年 |
|
|
开关次数 |
>25,000次 |
|
|
箱重尺寸 |
净重: --g±5%/个; 20个/箱; --kg±5%/箱; 外箱尺寸: 347*233*214mm(长*宽*高) |
|
|
产品尺寸 |
210*64*33毫米(长*宽*高) |
|
Touch DIM使用说明
a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温调节模式，长按调节色温，其它任意操作降退出色温模式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
