概述

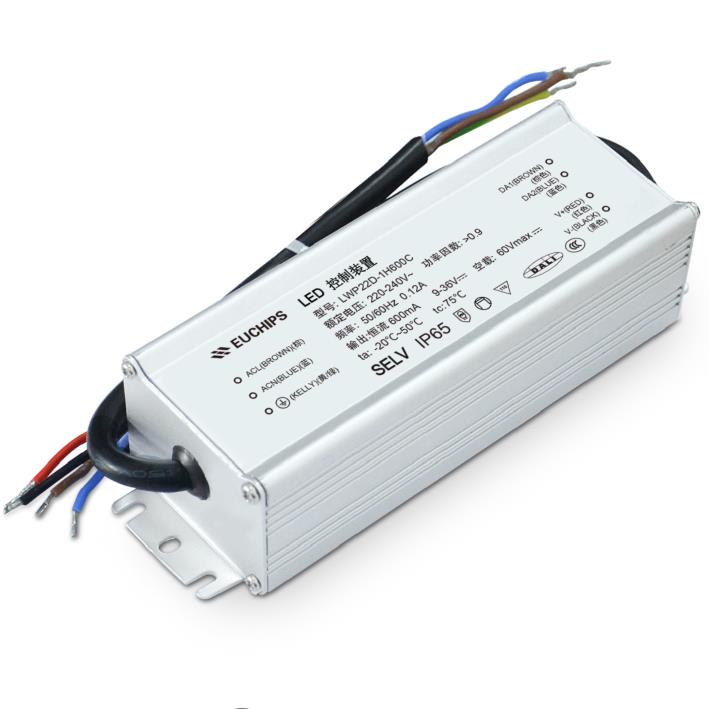

LWP22D-1H600C是一款22W交流变直流LED驱动器，符合DALI标准协议IEC62386。
连接DALI主控可以实现平滑的调光效果。IP65防水等级, 适用于室内和室外灯具。
产品特点
•恒流输出
•遵循DALI协议标准 IEC62386
•内建主动式PFC功能
•THD<10%
•过载保护，短路保护，空载保护
•IP65，适用于需要调光的各种LED 照明等应用
技术参数
|
型号 |
LWP22D-1H600C |
|
|
输入 |
效率 |
85%@230VAC,满载 |
|
|
电压 |
220VAC-240VAC |
|
|
频率 |
50Hz |
|
|
功率因素 |
>0.92@230VAC,满载 |
|
|
THD |
<10%@230VAC,满载 |
|
|
电流 |
0.13Amax@230VAC |
|
|
浪涌电流 |
冷启动,28A（在 50%Ipeak 下测 twidth=20us）@230VAC |
|
输出 |
电流/电压/功率 |
600mA/9-36VDC/21.7W（max） |
|
|
空载输出电压 |
60V Max |
|
|
电流精度 |
±5% |
|
|
低频电流纹波(<120Hz) |
<3% |
|
|
负载调整率 |
<±5% |
|
|
线性调整率 |
<±5% |
|
|
开机延时 |
<1.5s |
|
功能 |
调光方式 |
DALI |
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
|
过载 |
打嗝，移除故障后自恢复 |
|
|
空载 |
电源不会损坏 |
|
安全 和 电磁 兼容 |
浪涌 |
差模:2kv,共模:4kv |
|
|
耐压等级 |
输入对输出:3000VAC/5mA/1min；输入对地:1500VAC/5mA/1min |
|
|
DALI标准 |
IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 1.0 |
|
|
安全标准 |
GB19510.1-2009, GB19510.14-2009 |
|
其它 |
工作温度 |
-20°C~50°C |
|
|
储存温度、湿度 |
-25°C~75°C, 5-95%RH |
|
|
tc |
75°C |
|
|
材质 |
金属 |
|
|
防水等级 |
IP65 |
|
|
寿命 |
50,000小时 @ta:40°C |
|
|
质保 |
5年 |
|
|
开关周期 |
>25,000 次 |
|
|
包装尺寸(重量) |
净重:--g±5%/PCS； 50PCS/Carton； --kg±5%/ 箱;外箱尺寸:--cm（长* 宽* 高） |
|
|
尺寸 |
136*49.5*40.5mm （长*宽*高） |
-
65W 700-1400mA 恒流DALI调光电源EULP65D-1HMC 输出电流： 700/800/900/1000/1100/1200/1300/1400mA
输出电压： 9-54VDC
输出功率： 65W
输入电压： 220-240VAC
频率： 50/60Hz
功率因数（典型）： ≥0.95
效率(典型)： 86%
产品型号：EULP65D-1HMC -

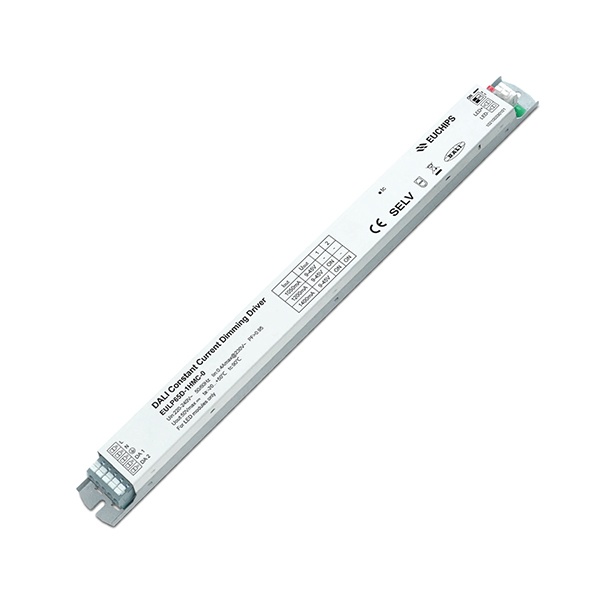

50W 1050-1400mA DALI恒流调光电源EUP50D-1HMC-0 输出电流：1050/1100/1150/1200/1250/1300/1350/1400mA
