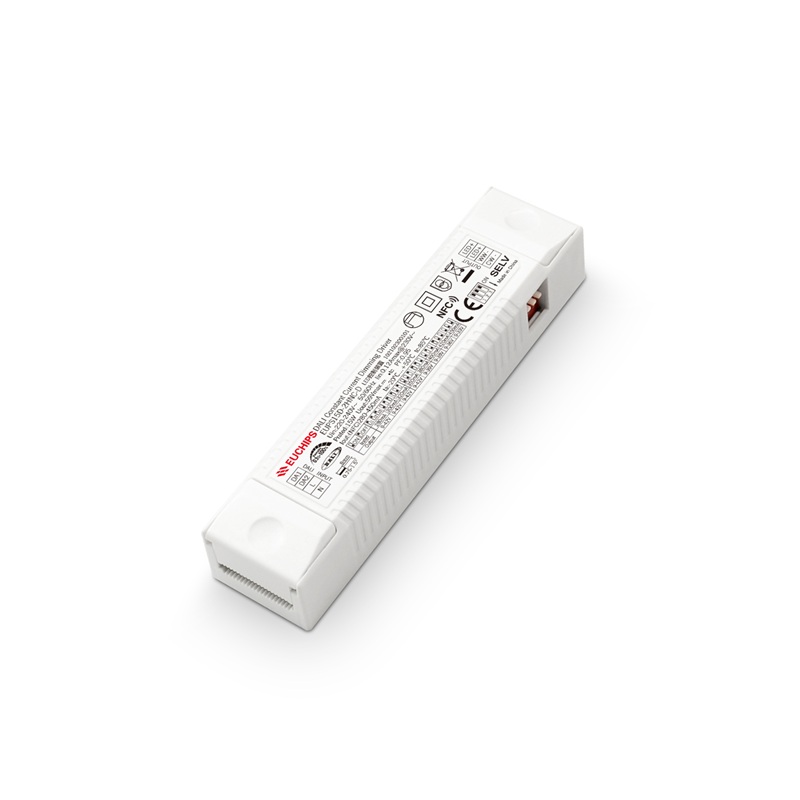

15W 280-450mA DALI恒流调光电源EUPS15D-2HNC-D
输出电压：9-42VDC
输出电流：280-450mA
输出功率：15W
输入电压：220-240VAC
型号：EUPS15D-2HMC-D
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
· 双通道输出，输出电流可通过拨码和NFC调节选择
· 遵循DALI协议标准 IEC62386-101 102 107
· 效率高达 83%
· 防护等级IP20，适用于室内ⅠⅡ类灯具
· 调光范围0.1%-100%调光，调光平滑无阶梯感无频闪
·支持DALI调光
· 内置PFC芯片，提高能源利用率，减少污染
· 短路、过压、过载、V0级阻燃外壳
· 适用于LED室内灯具,比如筒灯,面板灯等
技术参数
|
产品型号 |
EUPS15D-2HNC-D |
||
|
输入 |
输入电压 |
220VAC-240VAC |
|
|
频率范围 |
50/60Hz |
||
|
输入电流 |
0.12Amax@230VAC |
||
|
功率因数 |
≥0.95@230VAC, 满载 |
||
|
效率 |
≥83%@230VAC, 满载 |
||
|
谐波THD |
<10%@230VAC, 满载 |
||
|
待机功耗 |
≤0.5W |
||
|
浪涌电流 |
冷启动, 8.6A@230VAC 114us |
||
|
输出 |
输出电流 |
280mA/9-42VDC/12.8W 300mA/9-42VDC/12.6W 320mA/9-42VDC/13.4W 350mA/9-42VDC/14.7W 380mA/9-39VDC/14.8W 400mA/9-38VDC/15.2W 420mA/9-36VDC/15.1W 450mA/9-33VDC/14.9W |
|
|
输出电压 |
|||
|
输出功率 |
|||
|
输出电流精度 |
±5% |
电流选择表
备注：1.出厂默认设置电流为280mA(1,2,3在OFF状态) 2.使用NFC调电流时拨码需拨致最大档，1,2,3在ON状态。 |
|
|
输出功率 |
15W |
||
|
通道 |
2 |
||
|
纹波电流 |
±3% |
||
|
空载电压 |
59VDC max |
||
|
功能 |
调光方式 |
DALI2.0 |
|
|
调光范围 |
0.1%-100% 变暗直至关闭 |
||
|
调光曲线 |
对数 |
||
|
频闪 |
无频闪 |
||
|
保护 |
短路保护 |
短路无输出,排除故障输出正常 |
|
|
过载保护 |
降低电流保护,排除故障输出正常148% |
||
|
过压保护 |
降低电流保护,排除故障输出正常 |
||
|
安规与 电磁兼容 |
雷击浪涌 |
L-N:2.5KV |
|
|
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA |
||
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
||
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
绝缘阻抗 |
5MΩ |
||
|
环境 |
工作温度 |
-20℃~50℃ |
|
|
储存温度 |
-40℃~85℃ |
||
|
储存��度 |
20-90%RH (无凝露) |
||
|
其他 |
tc |
85℃ |
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:85℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
≥25,000次 |
|
|
裸机尺寸 |
125*29.6*22.6mm(长*宽*高) |
|
|
包装尺寸(重量) |
净重: 68g±5%/PCS; 120PCS/Carton; 8.66kg±5%/箱; 外箱尺寸: 132*37*36mm(长*宽*高) |
|
|
备注 |
使用NFC调节时，拨码应处于最高档。全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-
