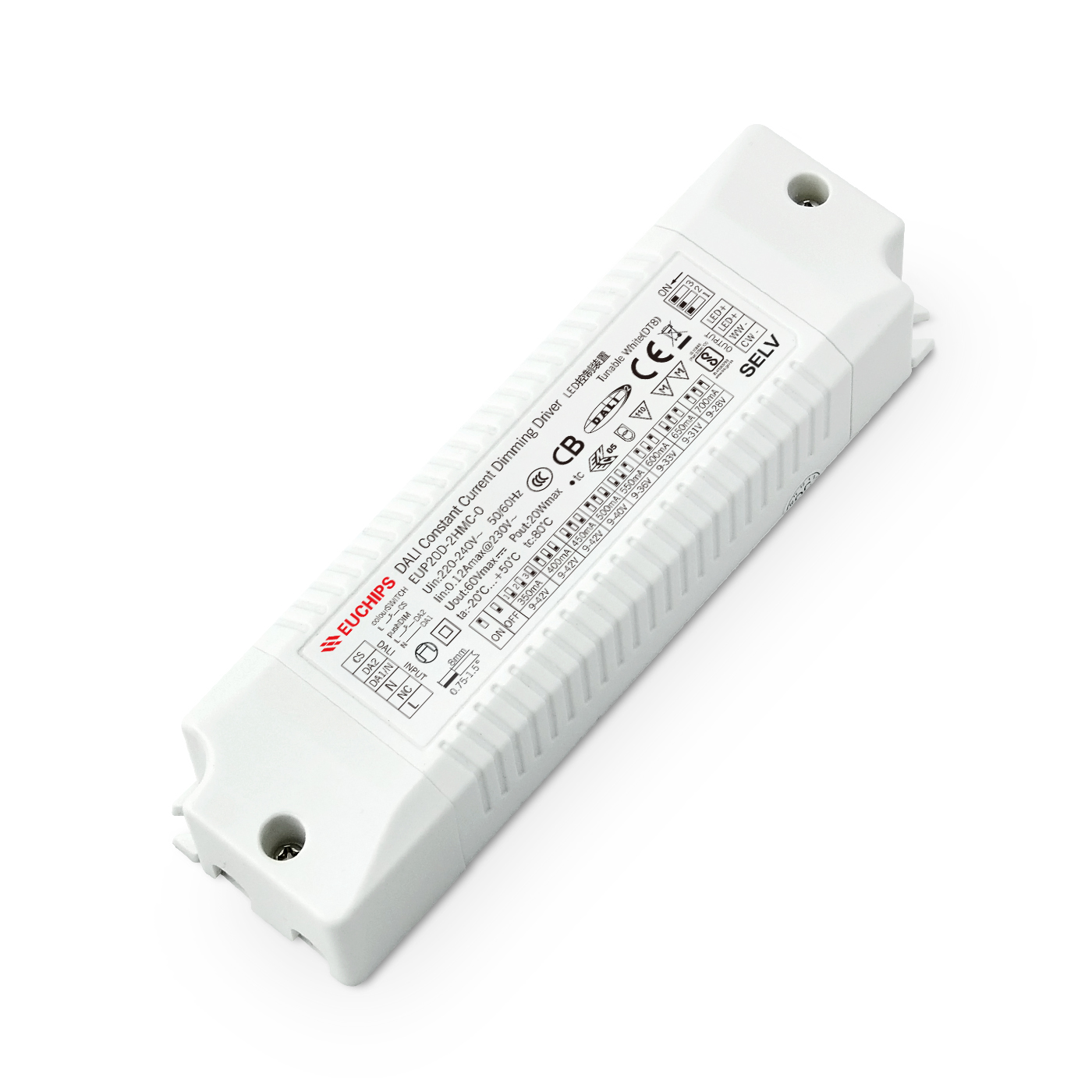

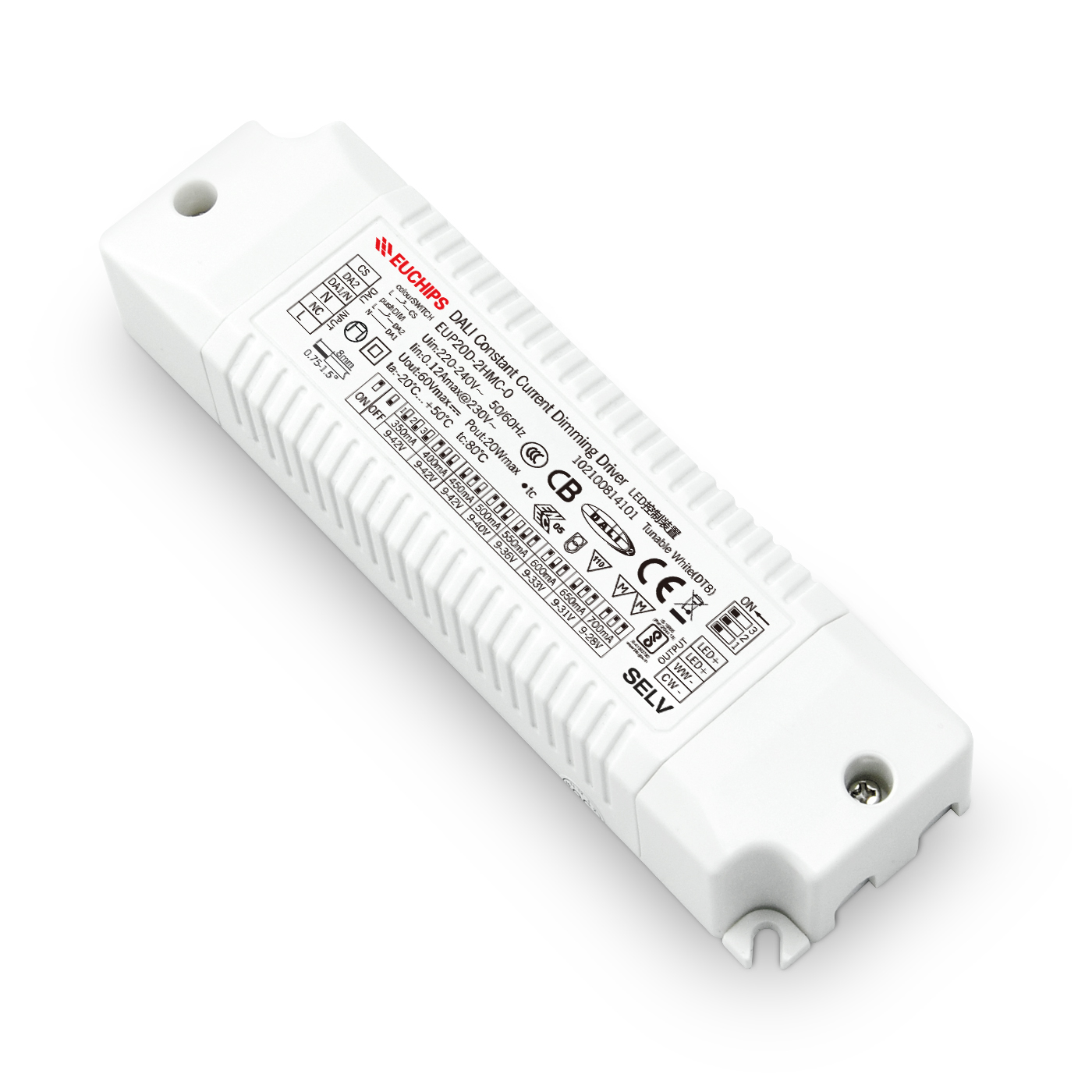

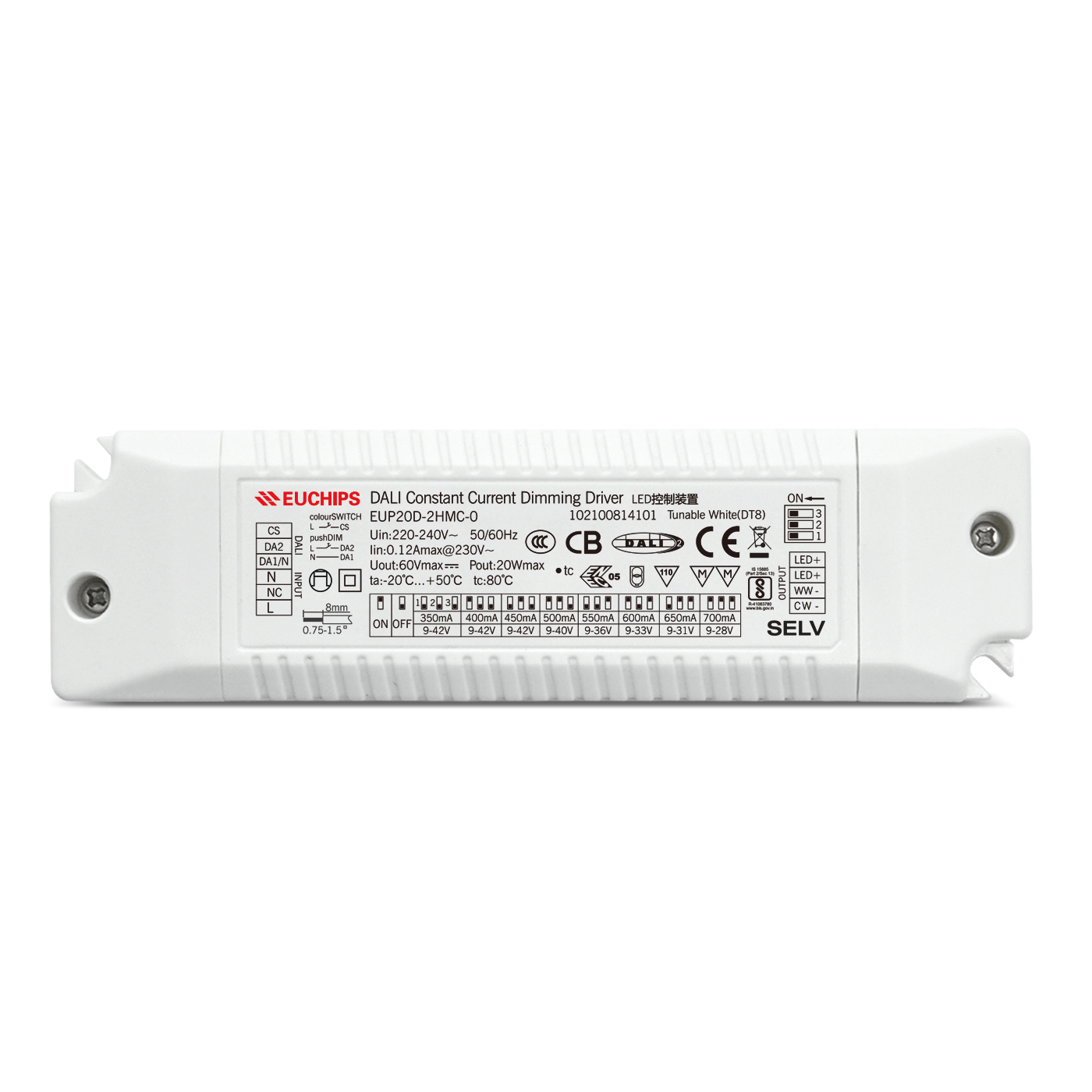

20W 350-700mA 恒流DALI调光电源EUP20D-2HMC-0(102100810101)
输入电压：220-240VAC
输出电流：350/400/450/500/550/600/650/700mA
输出电压：9-42VDC
输出功率：20W
TouchDIM：支持
毛重：125克
尺寸：153*43*29mm
产品型号：EUP20D-1HMC-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
DALI调光电源-EUP20D-2HMC-0产品特性
概述
EUP20D-2HMC-0 是一款可以提供350/400/450/500/550/600/650/700mA 8档电流的恒流DALI调光电源。输出电流可以通过DIP拨码开关简易设置，用DALI主控/Touch DIM开关调光，曲线平滑、无闪烁。
● 单通道输出，多级电流输出可选
● 遵循DALI协议标准 IEC62386-209
● 高电压输入：220VAC ~ 240VAC
● Class2电源，全防护塑胶外壳
● 效率高达 86%
● 内建主动式PFC功能
● 短路保护功能，过载保护，过压保护
● 适用于LED室内灯具,比如筒灯，面板灯等
技术参数
| 型号 | EUP20D-2HMC-0 | ||||
| 输出 | 电流 | 350mA | 400mA | 450mA | 500mA |
| 电压 | 9-42VDC | 9-42VDC | 9-42VDC | 9-40VDC | |
| 功率 | 14.7 W | 16.8 W | 18.9 W | 20W | |
| 电流 | 550mA | 600mA | 650mA | 700mA | |
| 电压 | 9-36VDC | 9-33VDC | 9-30VDC | 9-28VDC | |
| 功率 | 19.8W | 19.8W | 19.5 W | 19.6 W | |
| 电流精度 | ±5% | ||||
| 最大输出电压 | 50VDC | ||||
| 低频电流纹波（＜120Hz） | ＜3% | ||||
| 通道 | 2 | ||||
| 输入 | 电压 | 220-240VAC | |||
| 频率 | 50/60Hz | ||||
| 功率因数 | ≥0.95@230VAC，满载 | ||||
| 效率 | 86%@230VAC，满载 | ||||
| 电流 | 0.12Amax@230VAC | ||||
| THD | <10%@230VAC,满载 | ||||
| 浪涌电流 | 冷启动15A(在50%Ipeak 下测试twidth=14us)@230VAC | ||||
| 保护 | 短路保护 | 关断输出，移除故障后自恢复 | |||
| 过载保护 | 打嗝，移除故障后自恢复 | ||||
| 过压保护 | 打嗝，移除故障后自恢复 | ||||
| 功能 | 调光方式 | DALI/Touch DIM | |||
| 其它 | 尺寸 | 150*43*29mm（长*宽*高） | |||
| 毛重量 | 125 克 | ||||
| 工作温度 | -20℃ ~ 50℃ | ||||
| 相对湿度 | 20~90% RH | ||||
Touch DIM 功能
1.长按Touch DIM 8s以上，切换为Touch DIM模式。
2.短按Touch DIM 开关 (<0.5秒) 进行灯的亮暗控制。
3.长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
4.双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
5.亮度调节范围为1%-100%。
6.具有断电记忆功能，重新上电将恢复到上一次断电的状态
