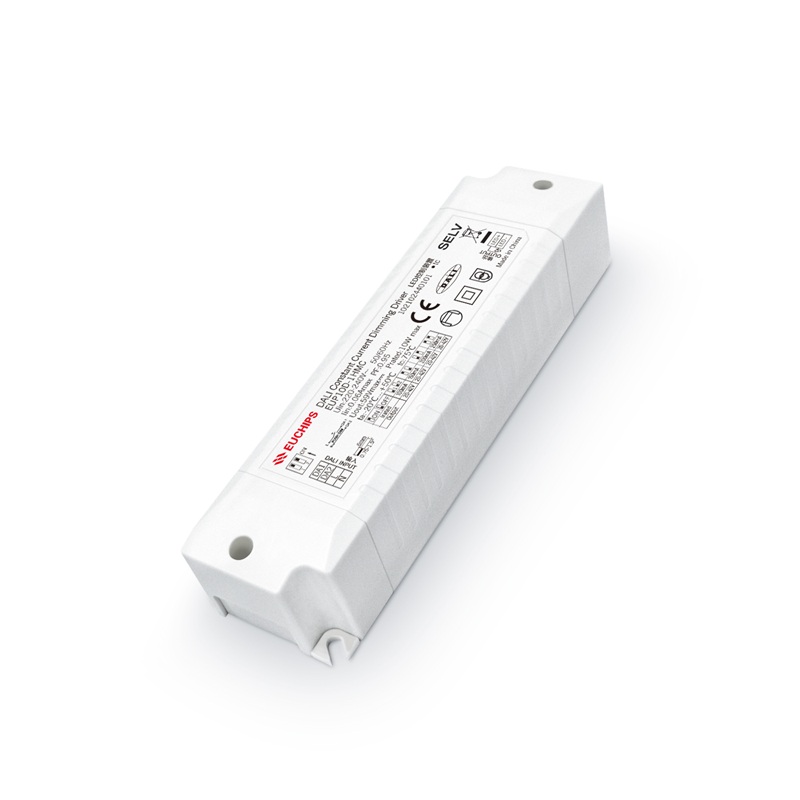

10W 100-250mA恒流DALI调光电源EUP10D-1HMC
输入电压：220VAC-240VAC
输出电流：100-250mA
输出电压：20-42VDC
输出功率：5-10W
产品型号：EUP10D-1HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点
·单通道恒流输出，多级电流可选
·遵循DALI协议标准 IEC62386
·短路保护、过载保护、过流保护、V0级阻燃外壳
·防护等级IP20，适用于室内ⅠⅡ类灯具
·调光范围0.5%-100%调光，调光平滑，无阶梯感，无频闪
·寿命50,000小时，5年质保
·效率高达 91%
·适用于LED室内灯具,比如筒灯，射灯，面板灯等
技术参数
|
产品型号 |
EUP10D-1HMC |
||
|
输入 |
输入电压 |
220VAC-240VAC |
|
|
频率范围 |
50/60Hz |
||
|
输入电流 |
0.06Amax@230VAC |
||
|
功率因数 |
≥0.95@230VAC, 满载 |
||
|
效率 |
≥91%@230VAC, 满载 |
||
|
谐波THD |
<10%@230VAC, 满载 |
||
|
待机功耗 |
<0.5W |
||
|
空载功耗 |
<0.5W |
||
|
浪涌电流 |
冷启动, 25A@230VAC 150us |
||
|
输出 |
电流/电压/功率 |
100mA/20-42V/4.2W 150mA/20-42V/6.3W 200mA/20-42V/8.4W 250mA/20-42V/10W |
|
|
纹波电流 |
<5% 输出电流纹波LF(<3KHz)纹波电流百分比=(峰值对峰值)/(2*平均值标准参考RMS/FRS文件) |
||
|
输出电流精度 |
±5% |
电流选择表
备注：出厂默认设置电流为100mA(1,2,3在OFF状态) |
|
|
PstLM |
≤1 |
||
|
SVM |
≤0.4 |
||
|
线性调整率 |
±5% @满载 |
||
|
负载调整率 |
±5% @满载 |
||
|
启动时间 |
0.75s, at230Vac(当灯光开始亮起) |
||
|
功能 |
调光方式 |
DALI |
|
|
调光范围 |
1%-100% 变暗直至关闭 |
||
|
调光曲线 |
对数 |
||
|
频闪 |
无频闪 |
||
|
保护 |
短路保护 |
打嗝，故障排除后自回复 |
|
|
过流保护 |
打嗝，故障排除后自回复 |
||
|
过载保护 |
负载电压>45V保护；电流下降打嗝，排除故障输出正常 |
||
|
安规与 电磁兼容 |
雷击浪涌 |
L-N:1KV |
|
|
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA |
||
|
安全规范 |
CCC (中国) GB19510.1，GB19510.14 TUV (德国) EN61347-1，EN61347-2-13，EN62493 |
||
|
CB (CB成员国) IEC61347-1，IEC61347-2-13 CE (欧盟) EN61347-1，EN61347-2-13，EN62384 |
|||
|
RCM (澳洲) AS 61347-1，AS 61347-2-13 ENEC (欧洲) EN61347-1，EN61347-2-13，EN62384 |
|||
|
电磁兼容 |
CCC (中国) GB/T17743，GB17625.1 |
||
|
CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547 |
|||
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
环境 |
工作温度 |
-20℃~50℃ |
|
|
储存温度 |
-40℃~85℃ |
||
|
储存温度 |
20-90%RH (无凝露) |
||
|
其他 |
RoHS |
遵守 2011/65/EU |
|
tc |
75℃ 安规 & 寿命 |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时@tc:75℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
裸机尺寸 |
135*36*25mm(长*宽*高) |
|
|
包装尺寸(重量) |
净重: 100g±5%/PCS; 80PCS/Carton; 8.5kg±5%/箱; 外箱尺寸: 449*335*148mm(长*宽*高) |
|
|
噪音 |
安静 环境下，30-50cm以外无噪音 |
|
|
备注 |
全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。 |
|
-
36w 300-1050mA DALI恒流调光驱动PUS36D4-1HNC 输入电压：220-240V
输出电压：24-52V
输出电流：300-1050mA
调光方式：DALI 2.0 D4i
型号：PUS36D4-1HNC
-
65W 1050-1400mA DALI恒流调光电源EULP65D-1HMC-0 输出电流：1050mA/1200mA/1400mA
输出电压：9-45VDC/9-45VDC/9-45VDC
输出功率：47.25W/54W/63W
输入电压：220-240VAC
最大输出电压 ：50VDC
效率(典型) ：85%@230VAC,满载
THD ：＜10%@230VAC，满载
产品型号：EULP65D-1HMC-0
-
15W 280-450mA 恒流DALI调光电源EUP15D-1HMC-280 输入电压：220-240VAC
输出电流：280-450mA
输出电压：9-45VDC
输出功率：15W
调光方式：DALI
型号：EUP15D-1HMC-280 -

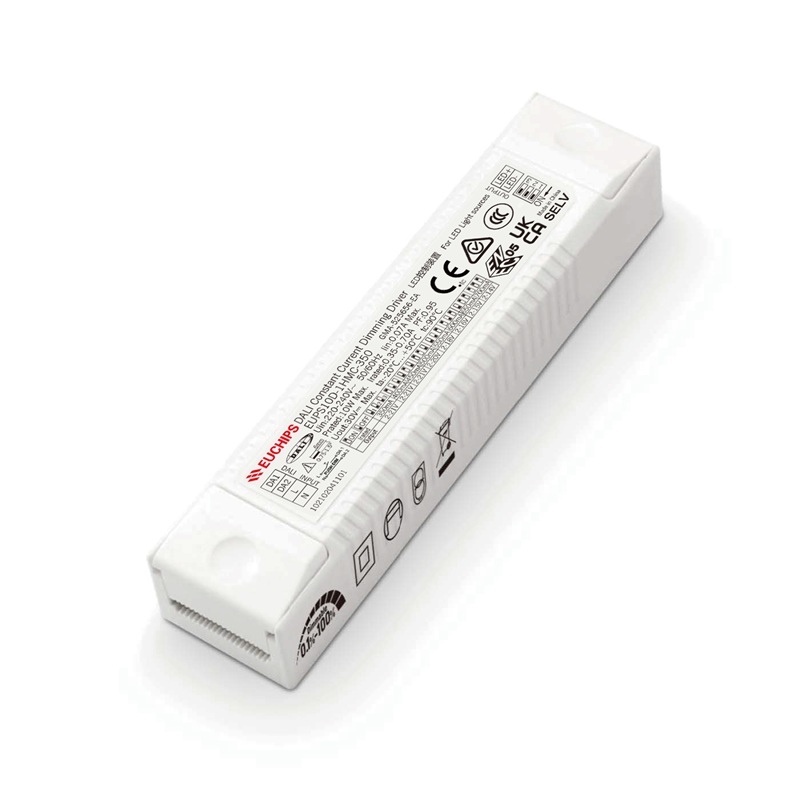

15W 350-700mA DALI恒流调光电源EUPS15D-1HMC-350 输出电压：2-21VDC
