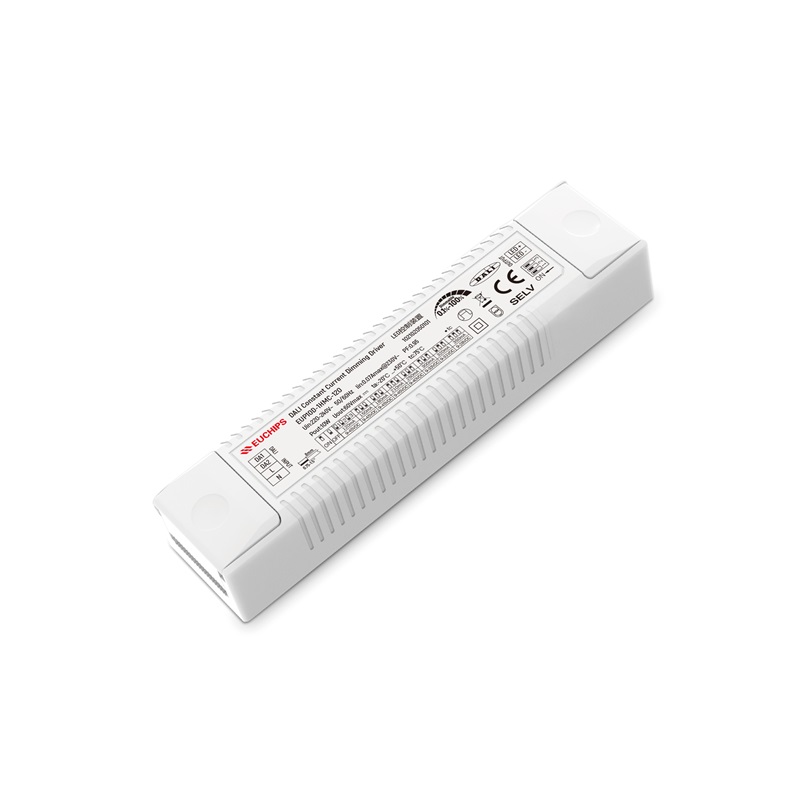

10W 120-350mA恒流DALI调光电源EUP10D-1HMC-120

输入电压：220VAC-240VAC
输出电流：120-350mA
输出电压：9-45VDC
输出功率：5-10W
空载输出电压：50VDC
保护：短路保护；过压保护；空载保护
产品型号：EUP10D-1HMC-120

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

产品特点

·单通道输出，输出电流可通过NFC调节选择

·遵循DALI协议标准 IEC62386-209

·效率高达 81%

·高电压输入：220VAC ~ 240VAC

·防护等级IP20，适用于室内ⅠⅡⅢ类灯具

·调光范围0.1%-100%调光，调光平滑无阶梯感无频闪 应用

·内置PFC芯片，提高能源利用率，减少污染

·短路、过压、过载、V0级阻燃外壳

适用于LED室内灯具,比如筒灯，面板灯等


技术参数

产品型号

EUP10D-1HMC-120







输入

输入电压

220VAC-240VAC

频率范围

50/60Hz

输入电流

0.07Amax@230VAC

功率因数

0.95@230VAC, 满载

效率

81%@230VAC, 满载

谐波THD

10%@230VAC, 满载

待机功耗

<0.5W

空载功耗

<0.5W

浪涌电流

冷启动, 4.68A@230VAC 22.4us









输出

输出电压

120mA/9-45VDC/5.4W   150mA/9-45VDC/6.75W

180mA/9-45VDC/8.1W    210mA/9-45VDC/9.45W

250mA/9-40VDC/10W      300mA/9-33VDC/9.9W

320mA/9-31VDC/9.92W   350mA/9-28DC/9.8W

输出电流

输出功率

输出电流精度

±5%

输出电压精度

/

电流选择表





备注：出厂默认设置电流为120mA(1,2,3在OFF状态)

输出功率范围

0W~10W

PstLM

≤1

SVM

≤0.4

调光频率

20KHz

线性调整率

±1% @满载

负载调整率

±0.5% @满载

启动延时

0.75s, at230Vac(当灯光开始亮起)



功能

调光方式

DALI

调光范围

0.1%-100% 变暗直至关闭

调光曲线

对数

频闪

无频闪



保护

短路保护

打嗝，排除故障后自恢复

过流保护

/

过载保护

负载功率≥130%保护；电流下降，排除故障输出正常

过压保护

打嗝，排除故障后自恢复

过温保护

/







安规与 电磁兼容

雷击浪涌

L-N:1KV

耐压标准

I/P-O/P: 3000VAC/1min/5mA  I/P-DALI( Signal port ):1500VAC/1min/5mA O/P-DALI( Signal port ):1500Vac/1min/<5mA



安全规范

CCC  (中国) GB19510.1，GB19510.14 TUV (德国)  EN61347-1，EN61347-2-13，EN62493

CB (CB成员国)  IEC61347-1，IEC61347-2-13 CE (欧盟)  EN61347-1，EN61347-2-13，EN62384

RCM (澳洲) AS 61347-1，AS 61347-2-13 EMEC (欧洲) EN61347-1，EN61347-2-13，EN62384



电磁兼容

CCC  (中国) GB/T17743，GB17625.1

CE (欧盟) EN55015，EN61000-3-2，EN61000-3-3，EN61547

RCM (澳洲) EN55015，EN61000-3-2，EN61000-3-3，EN61547

EMC抗扰度

EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547

环境

工作温度

-20℃~50℃

储存温度

-40℃~85℃

储存��度

20-90%RH (无凝露)









其他

RoHS

遵守 2011/65/EU

tc

75℃

材质

PC

防水等级

IP20

寿命

50,000小时@tc:75℃

质保

5年

开关周期

25,000次

裸机尺寸

125*29.6*22.6mm(长*宽*高)

包装尺寸(重量)

净重: 72g±5%/PCS; 120PCS/Carton; 9.14kg±5%/箱; 外箱尺寸: 433*230*200mm(长*宽*高)

噪音

安静环境下，30-50cm以外无噪音

备注

全部参数无特别说明，均在输入电压230VAC/50Hz和25℃的环境温度下测得。
