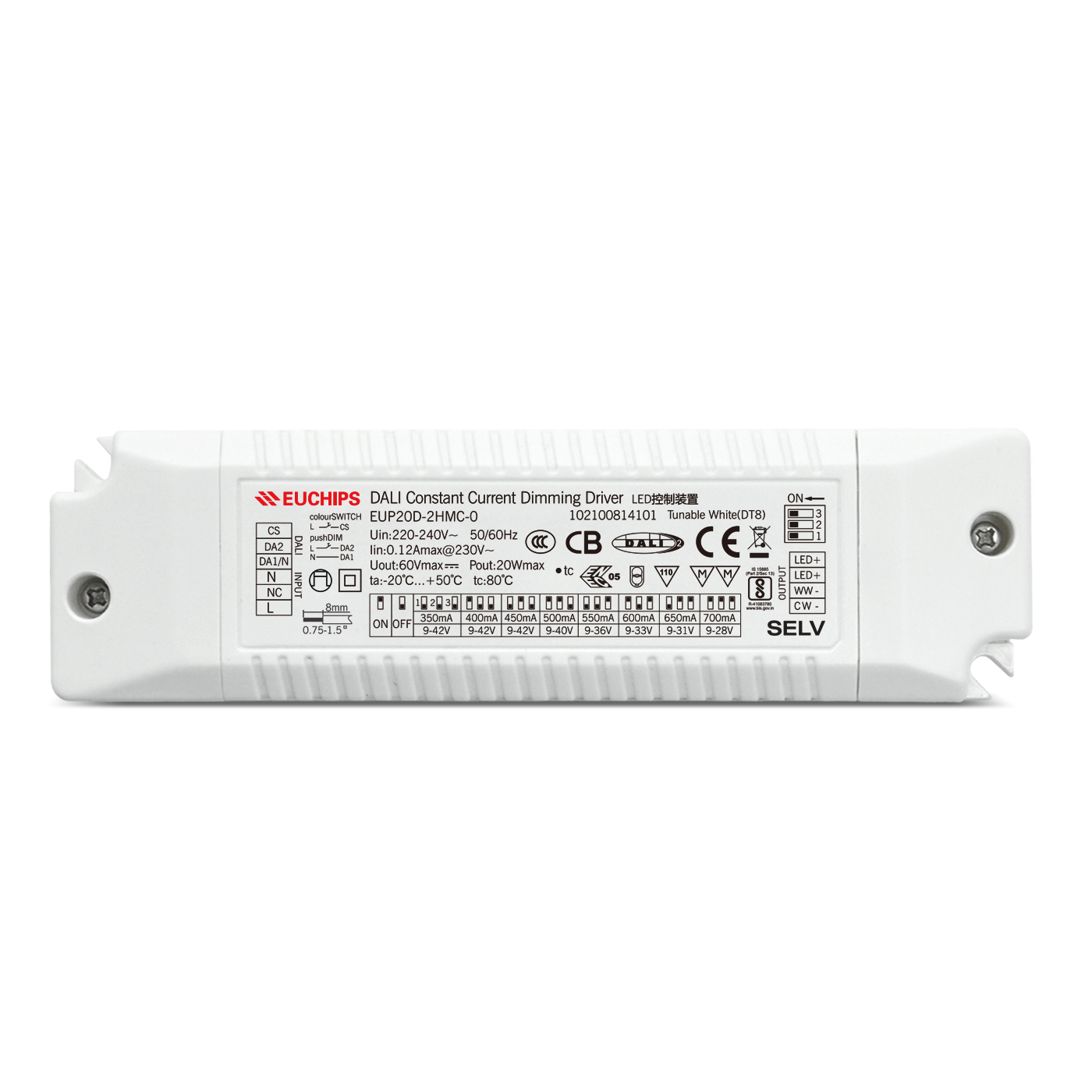

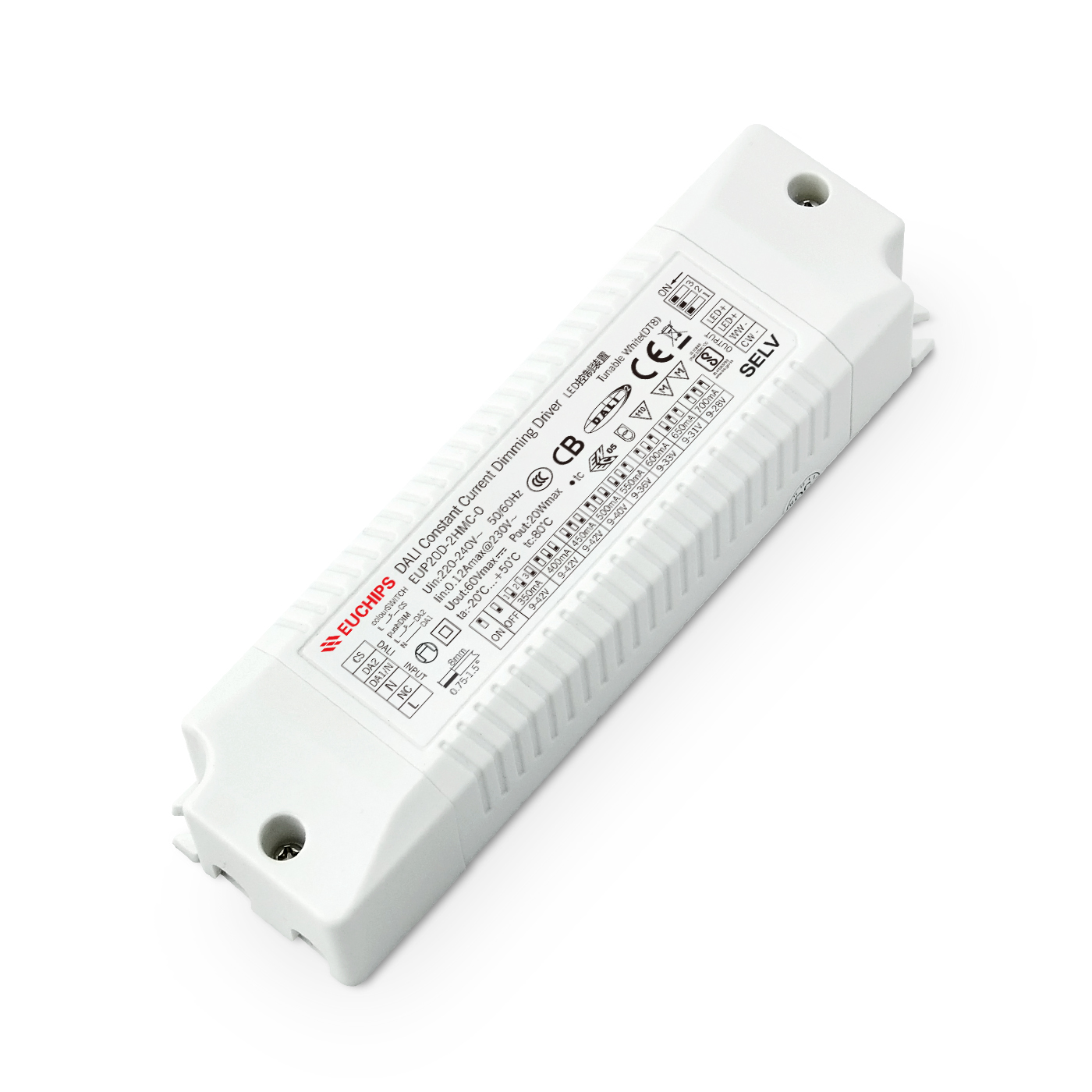

20W 350-700mA DALI恒流调光调色温电源EUP20D-2HMC-0(102100810101)

输入电压:220VAC-240VAC
输出电流:350/400/450/500/550/600/650/700mA
输出电压:9-42VDC
空载输出电压:50VDC
保护:短路保护;过压保护;过载保护
产品型号:EUP20D-2HMC-0

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

20W 350-700mA DALI恒流调光调色温电源——EUP20D-2HMC-0产品详情

概述

EUP20D-2HMC-0 是一款可以提供两路输出,350/400/450/500/550/600/650/700mA 8档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置,用DALI主控/Touch DIM开关调光,曲线平滑、无闪烁。



产品特点


● 双道恒流输出,多级电流可选

● 符合DALI标准协议 遵循DALI协议标准 IEC62386-209
● 支持Touch-DIM功能
● 高电压输入:220VAC ~ 240VAC
● 效率高达 86%
● 短路保护,过载保护,过压保护
● 适用于LED室内灯具,比如筒灯,面板灯等



技术参数

产品型号

EUP20D-2HMC-0

输入

效率

86%@230VAC,满载



电压

220VAC-240VAC



频率

50/60HZ



功率因数

0.95@230VAC,满载



THD

<10%@230VAC



电流

0.12Amax@230VAC



待机功耗

<0.5W



浪涌电流

冷启动,15A(在 50%Ipeak下测twidth=14us)@230VAC

输出

电流/电压/功率

350mA/9-42VDC/14.7W   400mA/9-42VDC/16.8W

450mA/9-42VDC/18.9W   500mA/9-40VDC/20W
550mA/9-36VDC/19.8W   600mA/9-33VDC/19.8W

650mA/9-30VDC/19.5W   700mA/9-28VDC/19.6W



低频纹波电流(<120Hz)

<3%



通道

2



电流精度

±5%



空载电压

50VDC



电压范围

9-42VDC



启动延时

<1s, at 230Vac

功能

调光方式

DALI/Touch DIM



调光范围

5%-100% 可调灭

保护

短路

关闭输出,故障排除后自动恢复



过载

打嗝,故障排除后自恢复。



过压

打嗝,故障排除后自恢复。

安全与

电磁兼容

浪涌

L-N:1KV;



耐受电压

I/P-O/P: 3000VAC/1min/5mA



DAL I标准

IEC 62386-101: 2014, IEC 62386-102: 2014; IEC 62386-207: 2009, DALI 1.0



安全标准

IEC/EN61347-1,IEC/EN61347-2-13,GB19510.1,GB19510.14



电磁兼容

EN50515,EN61000-3-2 Class C,IEC61000-3-3,GB/T17743



EMC电磁抗扰度

EN61000-4-2,3,4,5,6,8,11 EN61547,GB17625.1

其它

工作温度

-20°C~+50°C



储存温度

-40°C~85°C, 20-90%RH



Tc

80°C



材质

PC



防水等级

IP20



寿命

50,000小时 @tc:80°C



质保期

5年



开关机次数

>25,000次



装箱尺寸

净重: 125g±5%/PCS; 50PCS/Carton; 6.65kg±5%/箱; 外箱尺寸: 319*254*136cm(长*宽*高)



产品尺寸

150*43*29mm(长*宽*高)


Touch DIM使用说明

1.长按Push DIM开关8s及以上进入PUSH调光模式
2.短按Push DIM开关打开或关灭灯具,回到上次记忆状态
3.长按Push DIM开关进行调光,释放时停在当前亮度,每次都往相反的方向调,调光范围为5%-100%
4.双击Push DIM开关,灯具开到最亮,冷光(此功能也用于调整同一回路里多台电源的一致性)
5.只有进入Push DIM模式后,Colour switch才有效,
6. 短按Colour SWITCH 可以在9个不同色温场景中进行选择,范围在2700到6500K之间。
7. 长按Colour SWITCH 可以对色温进行连续调节,每隔一次长按,色温会向相反方向调整,色温范围2700-6500k。
8.双击colour switch,灯具开到最亮,冷光(此功能也用于调整同一回路里多台电源的一致性)
