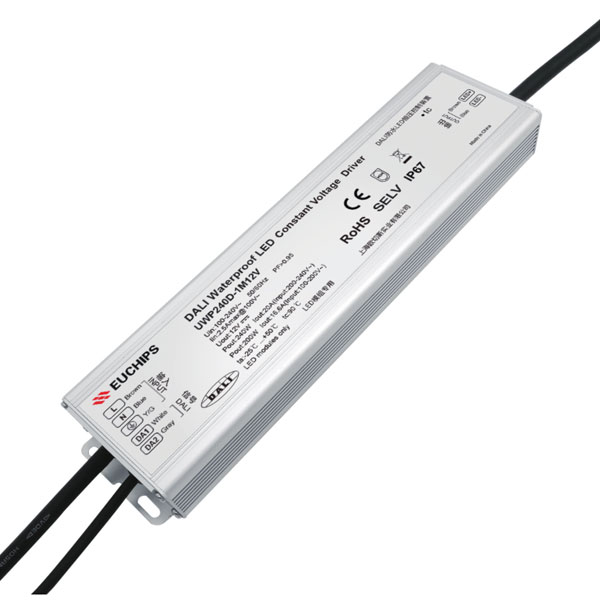

240W 12VDC DALI恒压防水调光电源UWP240D-1M12V
输出电压:12VDC
输出电流:16.6A
输出功率:240W
输入电压:100VAC-240VAC
频率:50/60Hz
效率:>90%@230VAC,满载
功率因数:>0.95@230VAC,满载
THD:<10%@230VAC,满载
产品型号:UWP240D-1M12V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
240W 12VDC DALI恒压调光电源 LED超薄调光电源-产品详情
概述
UWP240D-1M12V是一款可提供恒压输出的调光驱动器符合DALI标准协议IEC62386。用DALI 主控/Touch DIM(PushDIM)开关调光,曲线平滑、无闪烁。
产品特点
● 单通道恒压直流12V输出● 宽电压输入范围100VAC~240VAC
● 宽电压输入含主动PFC,足功率输出
● 遵循DALI协议标准 IEC62386-207
● 支持Touch DIM(Push DIM)功能
● 超薄设计,防水等级IP67,效率高达90%
● 平滑调光效果,无间隔
● 保护:防雷,短路保护,过载保护,过压保护
● 适用于LED恒压灯具 ,如LED模组,灯带,灯条等
技术参数
型号 |
UWP240D-1M12V |
|
输出 |
通道 |
1 |
电压 |
12VDC |
|
电流 |
16.6A |
|
功率 |
240W |
|
电压精度 |
±4% |
|
纹波 |
140mVp-p |
|
输入 |
电压 |
100VAC-240VAC |
频率 |
50/60Hz |
|
效率 |
>90%@230VAC,满载 |
|
功率因数 |
>0.95@230VAC,满载 |
|
THD |
<10%@230VAC,满载 |
|
电流 |
2.7Amax@100VAC |
|
浪涌电流 |
冷启动50A(在50%Ipeak下测试twidth=60us)@230VAC |
|
保护 |
短路 |
锁死,去除故障10s后重新上电可恢复 |
过压 |
锁死,去除故障10s后重新上电可恢复 |
|
过载 |
打嗝,去除故障后可恢复 |
|
功能 |
调光方式 |
DALI/Touch DIM(Push DIM) |
其它 |
尺寸 |
270*68*30mm(长*宽*高) |
包装 |
/ |
|
重量 |
1050g |
|
IP等级 |
IP67 |
|
工作温度 |
-20℃ ~ 50℃ |
|
相对湿度 |
20~90% RH |
Touch DIM使用说明
a)长按touch DIM 8s以上,切换为touch DIM模式。
b)短按(< 0.5 s)控制灯具开关。
c)长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节,光是调亮还是调暗,随着每次按压的开关变化而变换。
d)双击Touch DIM 开关(<0.3秒),连接的所有灯具将达到最亮状态。
e)亮度调节范围为5%-100%。
f)连续点击三次Touch DIM开关,进入色温调节模式,长按调节色温,其它任意操作降退出色温模式。
g)具有断电记忆功能,重新上电将恢复到上一次断电的状态。
-
