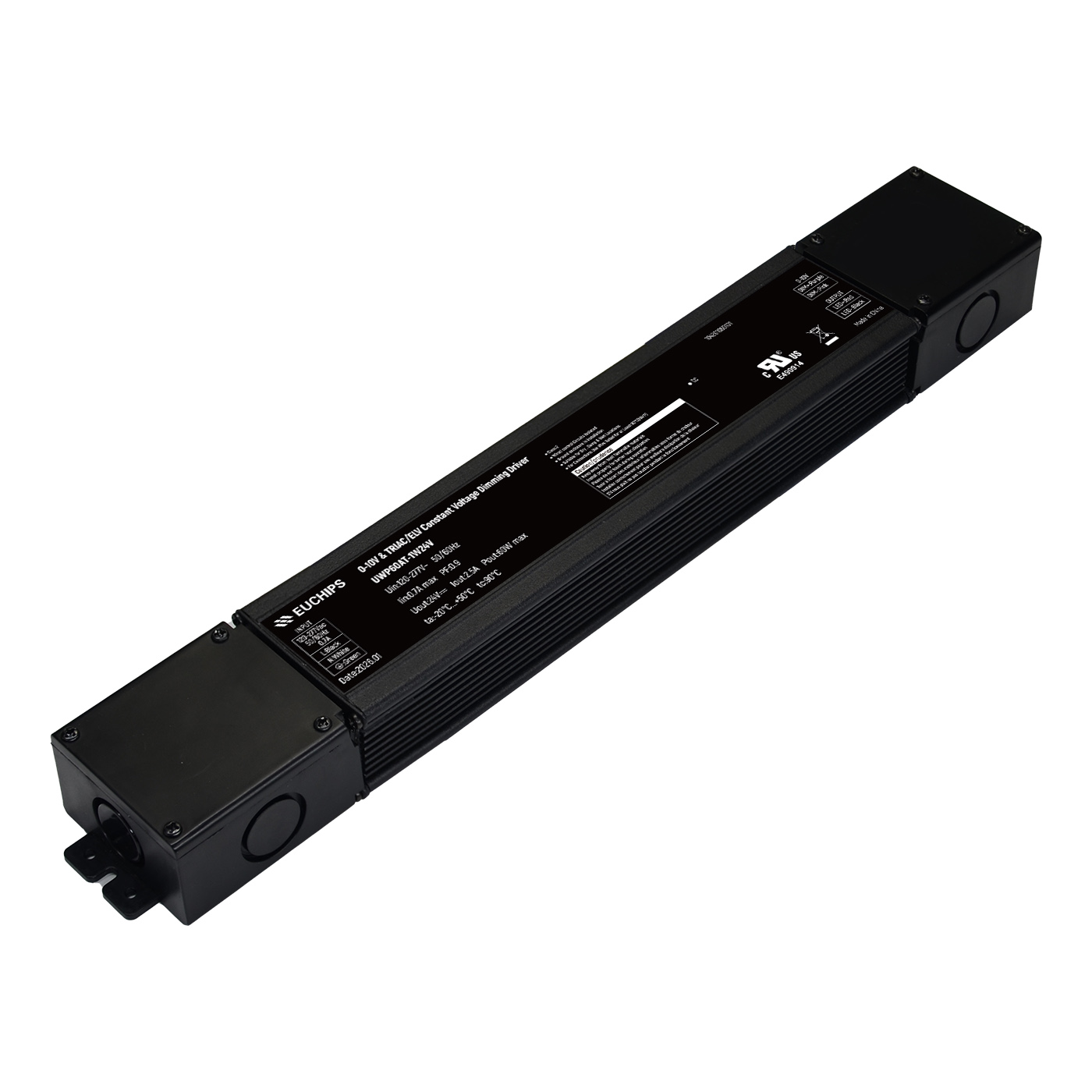

60W 24VDC 0-10v恒压调光电源UWP60AT-1W24V
输出电压：24VDC
输出电流：2.5A
输出功率：60W
输入电压：120-277VAC
频率：50/60Hz
效率：＞85%@230VAC,满载
功率因数：＞0.95@230VAC,满载
THD：＜10%@230VAC,满载
型号：UWP60AT-1W24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点
·单通道恒压输出，最大输出电流为2.5A
·输入电压范围108-305Vac
·支持 0-10V ,电阻器,PWM,Triac/ELV 调光
·0-10V调光范围0.1-100%，调光曲线平滑，无频闪
·可控硅(前后沿)仅在120Vac下进行调光
·信号悬空时，满载输出，可作为电源使用
·短路保护，过载保护，过流保护
·符合UL8750 &UL 1310安全标准
·适用于干燥、湿润的场所
技术参数
|
型号 |
UWP60AT-1W24V |
|
|
输入 |
效率 |
≥85%@120VAC, ≥86%@277VAC, 满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
0.7Amax@120VAC 0.38Amax@230VAC 0.34Amax@277VAC |
|
|
功率因数 |
≥0.95@120VAC, ≥0.9@277VAC, 满载 |
|
|
THD |
<10%@120VAC, <25%@277VAC, 满载 |
|
|
浪涌电流 |
冷启动,20A@120VAC 360us, 12A@277VAC 330us |
|
|
待机功耗 |
<2.5W@120VAC |
|
|
空载功耗 |
<2.5W@120VAC |
|
|
启动延时 |
<0.75s, at230Vac (当光线开始亮起) |
|
|
输出 |
电流 |
2.5A |
|
电压 |
24VDC |
|
|
电压范围 |
24VDC ±5% |
|
|
功率 |
60W |
|
|
通道 |
1 |
|
|
PWM频率 |
20K Hz |
|
|
功能 |
调光方式 |
0‒10V，电位器，PWM，可控硅(前后沿)(@120VAC 60Hz) |
|
调光范围 |
0.1%-100%: (0-10V), 1%-100%: 可控硅(前后沿) |
|
|
调光曲线 |
对数 (适用0-10V & Tiac/ELV) |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
关闭输出, 移除故障后自恢复 |
|
过载 |
打嗝保护，排除故障后恢复正常 |
|
|
过流 |
降电流保护，排除故障后恢复正常 |
|
|
安规 电磁兼容 |
浪涌 |
L-N: 2.5kV L-N-PG: 2.5kV |
|
耐压 |
I/P-O/P: 3750Vac/1min/5mA I/P-PE:1500Vac/1min/<5mA O/P-PE:500Vac/1min/<5mA 信号-O/P: 1500VAC/1min/5mA |
|
|
安全标准 |
UL8750 UL1310 |
|
|
电磁兼容 |
FCC PART15B |
|
|
EMC抗扰度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
-20℃~+50℃ [-4°F~140°F] |
|
储存温度、🗎度 |
-40℃~85℃[-40°F~194°F], 20-90%RH |
|
|
tc |
90℃(194°F)安规 & 85℃ (185°F) 寿命 |
|
|
材质 |
金属 |
|
|
防水等级 |
IP65 |
|
|
寿命 |
50,000小时@tc:85℃[ 185°F ] |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: 910g(2.0lb)±5%/个;16个/箱;15.06kg(33.20 lb)±5%/箱; 外箱尺寸: 393*272*190mm(15.5*10.7*7.4Inch)(L*W*H) |
|
|
尺寸 |
377*55*35mm (14.85*2.16*1.37 Inch)(长*宽*高） |
|
-
