产品特点
·单通道恒压输出，最大输出电流为1.25A
·输入电压范围108-305Vac
·支持 0/1-10V ,电阻器,PWM,Triac/ELV 调光
·调光曲线平滑，无频闪
·可控硅(前后沿)仅在120Vac下进行调光
·信号悬空时，满载输出，可作为电源使用
·短路保护，过载保护，过流保护
·Class 2 输出
·符合UL8750 &UL 1310安全标准
·适用于干燥、潮湿的场所
技术参数
|

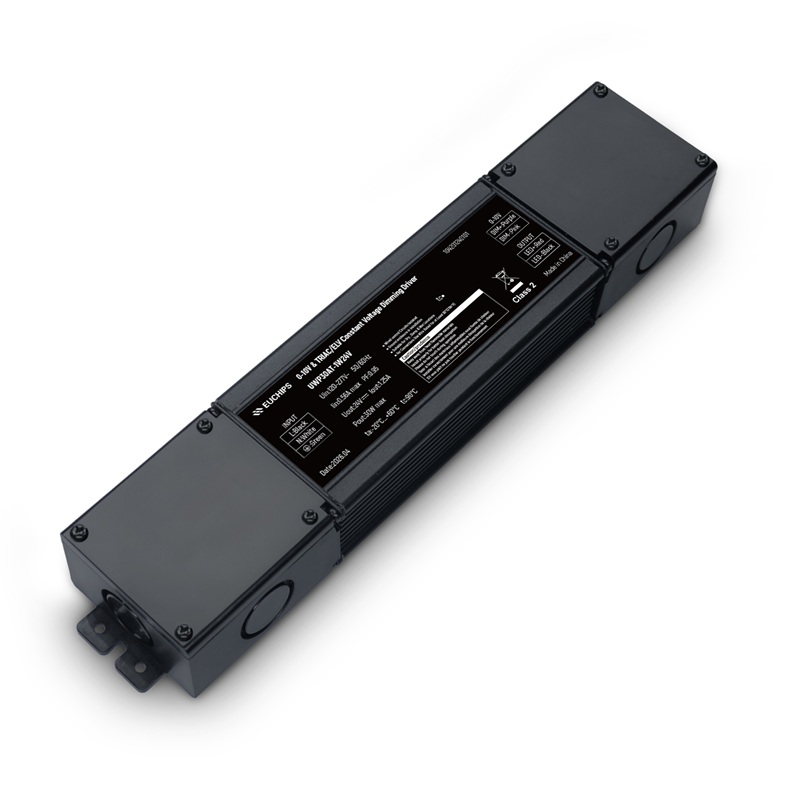

型号 |
UWP30AT-1W24V-BW |
|
|
输入 |
效率 |
≥76%@120VAC, ≥81%@277VAC, 满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
0.56Amax @120VAC, 0.25Amax@230VAC, 0.20Amax@277VAC |
|
|
功率因数 |
≥0.95@120VAC, ≥0.9@277VAC,满载 |
|
|
THD |
<10%@120VAC, <15%@277VAC, 满载 |
|
|
浪涌电流 |
冷启动,5A@120VAC 590us 12A@277VAC 600us |
|
|
待机功耗 |
<2.5W@120VAC |
|
|
空载功耗 |
<2.5W@120VAC |
|
|
启动延时 |
<0.75s, @120Vac (当光线开始亮起) |
|
|
输出 |
电流 |
1.25A |
|
电压 |
24VDC |
|
|
电压范围 |
24VDC ±5% |
|
|
功率 |
30W |
|
|
通道 |
1 |
|
|
PWM频率 |
20K Hz |
|
|
功能 |
调光方式 |
0‒10V，电位器，PWM，可控硅(前后沿)(@120VAC 60Hz) |
|
调光范围 |
1%-100% (0-10V) 1%-100% (前沿/后沿) |
|
|
调光曲线 |
对数 (适用0-10V & Tiac/ELV) |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
关闭输出, 移除故障后自恢复 |
|
过载 |
打嗝保护，排除故障后自恢复 |
|
|
过流 |
降电流保护，排除故障后恢复正常 |
|
|
安规 电磁兼容 |
浪涌 |
L-N: 2.5kV L-N-PE: 2.5kV |
|
耐压 |
输入对输出2000Vac/1min/<5mA 输入对地1500Vac/1min/<5mA 输出对地500Vac/1min/<5mA输出对信号( 信号端):500Vac/1min/<5mA |
|
|
安全标准 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
电磁兼容 |
FCC PART15B |
|
|
EMC抗扰度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
-20℃~+60℃ (-4°F-140°F) |
|
储存温度、��度 |
-40℃~85℃ (-40°F-185°F), 20-90%RH |
|
|
tc |
90℃(194°F)安规 & 75℃[ 167°F ] 寿命 |
|
|
材质 |
金属 |
|
|
防水等级 |
IP65 |
|
|
寿命 |
50,000小时@tc:75℃ (167°F) |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: TBDg(TBDlb)±5%/个;20个/箱;TBDkg(TBD lb)±5%/箱; 外箱尺寸: 312*283*178mm(12.28*11.14*7.0Inch)(L*W*H) |
|
|
尺寸 |
268*55*35mm(10.55*2.16*1.38 Inch)(长*宽*高） |
|
-
