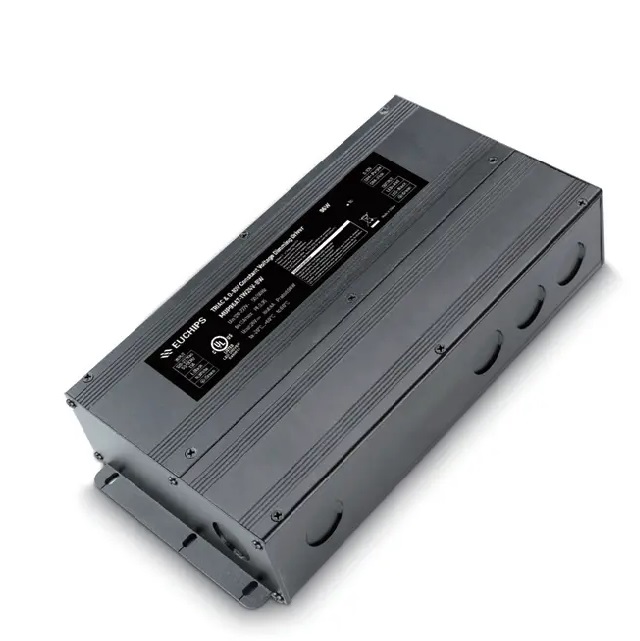

96W 24V 0-10V/可控硅恒压调光电源MUP96AT-1W24V-BW
输出电压： 24VDC
输出电流： 4A
输出功率： 96W
电压精度： ±5%
输入电压： 120-277VAC
频率： 50/60Hz
效率(典型) ：＞86%@230VAC, 满载
产品型号：MUP96AT-1W24V-BW
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
产品特点：
● 单通道恒压输出，最大输出电流为4A
● 宽电压输入108-305VAC
● 支持0/1-10v，电阻器，PWM，调光曲线平滑，无频闪
● 可控硅（前后沿）仅在120V下进行调光
● 信号悬空时，满载输出，可作为电源使用
● 短路保护，过载保护，过流保护
● Class 2输出
● 符合UL8750和UL1310安全标准
● 适合干燥，潮湿和湿润的场所
技术参数：
|
型号 |
MUP96AT-1W24V-B |
|
|
输入 |
效率 |
≥86%@230VAC, 满载 |
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60Hz |
|
|
电流 |
1.1Amax@120VAC ,0.6Amax @230VAC,0.5Amax@277V |
|
|
功率因数 |
≥0.98@120VAC,≥0.9@277VAC, 满载 |
|
|
THD |
<10%@120VAC, <20%@277VAC，满载 |
|
|
浪涌电流 |
冷启动,16A@120VAC590us |
|
|
待机功耗 |
<2.5W@120VAC |
|
|
空载功耗 |
<2.5W@120VAC |
|
|
启动延时 |
<0.75s, at120Vac (当光线开始亮起) |
|
|
输出 |
电流 |
4A |
|
电压 |
24VDC |
|
|
电压范围 |
24VDC ±5% |
|
|
功率 |
96W |
|
|
通道 |
1 |
|
|
功能 |
调光方式 |
0-10V/电阻器，PWM，可控硅前后沿(@120V 60Hz) |
|
调光范围 |
0.1%-100% (0-10V) 1%-100%(前沿/后沿) |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
过载 |
降低电流打嗝保护，排除故障后自恢复 |
|
|
过流 |
降低电流打嗝保护，排除故障后自恢复 |
|
|
安规 电磁兼容 |
浪涌 |
L-N 2500VACL-N-PG 2500VAC |
|
耐压 |
输入对输出3750Vac/1min/<5mA 输入对地1500Vac/1min/<5mA 输出对地500Vac/1min/<5mA |
|
|
安全标准 |
UL8750 UL1310 CSA25013.CSA Class P |
|
|
电磁兼容 |
FCC PART15B |
|
|
EMC抗扰度 |
IEC 61000-4-2-3-4-5-6-8-11 |
|
|
绝缘阻抗 |
5MΩ |
|
|
其它 |
工作温度 |
-20℃~+60℃ |
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH |
|
|
tc |
80℃ |
|
|
材质 |
金属 |
|
|
防水等级 |
IP65 |
|
|
寿命 |
50,000小时@tc:75℃ |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000次 |
|
|
包装尺寸(重量) |
净重: TBDg±5%/个;12个/箱; kg±5%/箱; 外箱尺寸:314*263*249mm(L*W*H) |
|
|
尺寸 |
244*106*41.5mm(长*宽*高） |
|
-
-
