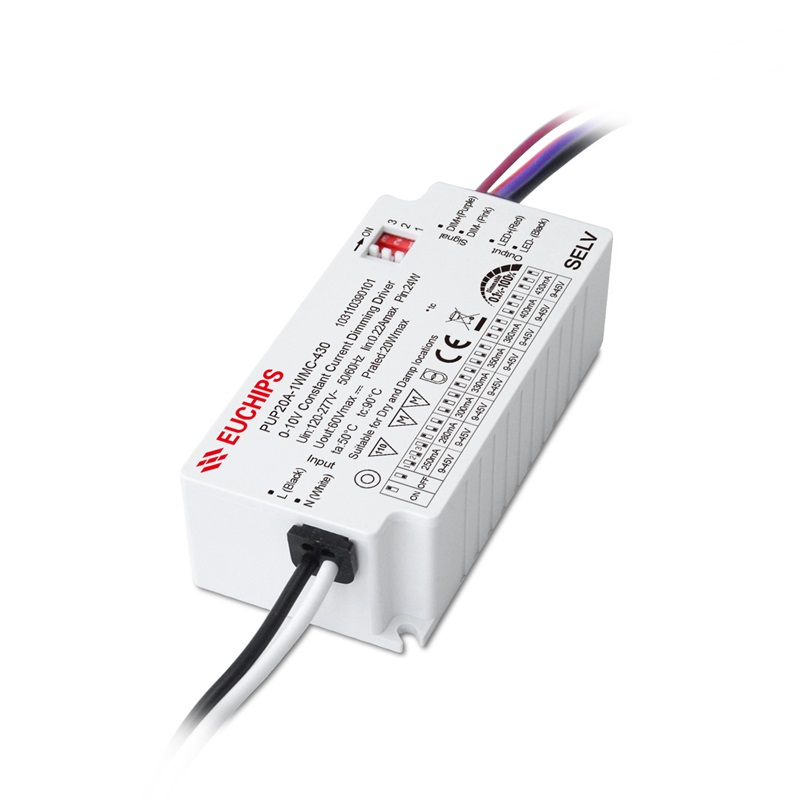

20W 250-430mA 0-10V LED调光电源PUP20A-1WMC-430

输入电压:120-277VAC
输出电流:250-430mA
输出电压:9-45VDC
输出功率:20W
产品型号:PUP20A-1WMC-430

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

产品特性：

· 单通道恒流输出，多级电流可选

· 支持3合1调光(0-10V有源信号, 可调电阻, PWM信号)A型

· 调光范围0.1%-100%调光，调光平滑无阶梯感无频闪

· 短路、过载、过压保护，V0级阻燃外壳

· 寿命50,000小时，5年质保

· 可定制调光曲线

· 内置PFC芯片，提高能源利用率，减少污染

· 适用于LED室内灯具,比如筒灯、聚光灯、面板灯等


技术参数

产品型号

PUP20A-1WMC-430











输入

输入电压

120VAC-277VAC

频率范围

50/60Hz

输入电流

0.22Amax@120VAC 0.1Amax@277VAC 0.12Amax@230VAC

功率因数

≥0.98@120VAC, 满载 ≥0.93@277VAC, 满载

效率

≥84%@120VAC, 满载 ≥84%@277VAC, 满载

谐波THD

≤10%@120VAC, 满载 <15%@277VAC, 满载

待机功耗

<1W

空载功耗

<1W

浪涌电流

冷启动, 4.6A@120VAC 30.4us 10.6A@277VAC 27.2us













输出

输出功率范围

0W~20W

输出电压精度

/

输出电流精度

±5%

输出电压

250mA/9-45V/11.25W  300mA/9-45V/13.5W

350mA/9-45V/15.75W  400mA/9-45V/18W

280mA/9-45V/12.6W   330mA/9-45V/14.85W

380mA/9-45V/17.1W   430mA/9-45V/19.35W

输出电流

输出功率

PstLM

≤1

SVM

≤0.4

电流选择表





备注：出厂默认设置电流为250mA  (1,2,3在OFF状态)

调光频率

/

线性调整率

±5% @满载

负载调整率

±5% @满载

启动延时

0.75s, at120Vac(当灯光开始亮起)



功能

调光方式

0-10V

调光范围

0.1%-100% 变暗直至关闭

调光曲线

线性

频闪

无频闪



保护

短路保护

短路无输出，排除故障输出正常

过载保护

降低电流，排除故障后自恢复

过压保护

降低电流，排除故障后自恢复

安规与 电磁兼容

雷击浪涌

L-N:0.5KV

耐压标准

I/P-O/P: 3000Vac/1min/<5mA  0-10V( Signal port )-O/P:1500Vac/1min/<5mA

安全标准

EN61347-1, EN61347-2-13











其他

工作温度

-20℃~50℃ (-4°F-122°F)

储存温度

-40℃~85℃ (-40°F-185°F) 20-90%RH (无凝露)

tc

90℃ [ 194°F ]

材质

PC

防水等级

IP20

寿命

50,000小时@tc:90℃ [ 194°F ]

质保

5年

开关周期

25,000次

裸机尺寸

88*43*26.5mm (3.46*1.69*1.04 Inch) (长*宽*高)

包装尺寸(重量)

净重: 177g (0.39Ib)±5%/PCS; 50PCS/Carton; 9.35kg(20.61Ib)±5%/箱; 外箱尺寸: 234*222*194mm (9.21*8.74*7.63 Inch) (长*宽*高)
