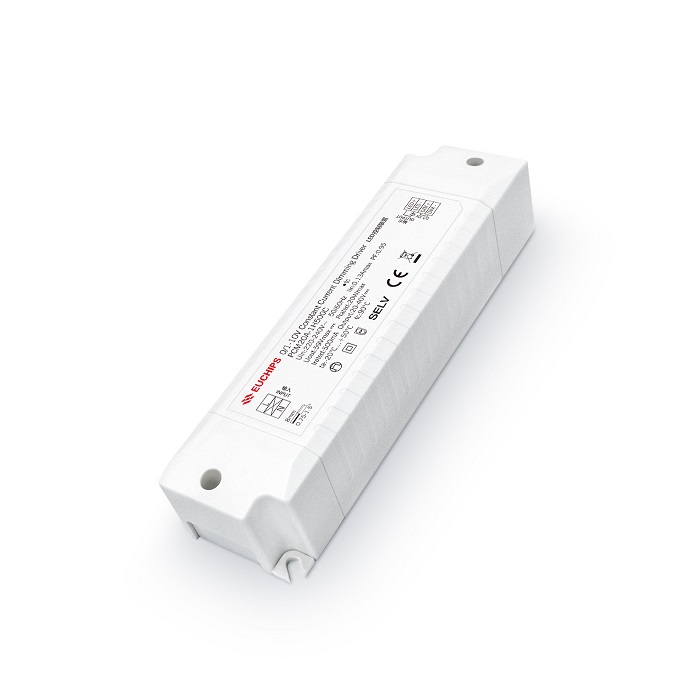

20W 500mA 0-10v调光电源PCM20A-1H500C
输入电压：220-240VAC
输出电压：20-40V
输出电流：500mA
输出功率：20W
型号：PCM20A-1H500C
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
PCM20A-1H500C是一款电流的LED驱动器。可以通过外部0/1-10V有源信号，可调电阻实现平滑调光；当不接外信号时，可作为常规电源使用。
产品特点
•单通道恒流输出
•支持二合一调光（0/1-10V有源信号，可调电阻）
•高电压输入：220VAC ~ 240VAC
•内建主动式PFC功能
•信号悬空时，满载输出，可作为电源使用
•短路保护, 过载保护，过压保护
•适用于LED室内灯具,比如筒灯，射灯、面板灯等
技术参数
|
型号 |
PCM20A-1H500C |
|||
|
输入 |
效率 |
>86%@230VAC,满载 |
||
|
|
电压 |
220VAC-240VAC |
||
|
|
频率 |
50/60HZ |
||
|
|
功率因素 |
>0.95@230VAC,满载 |
||
|
|
THD |
<15%@230VAC,满载 |
||
|
|
电流 |
0.13Amax@230VAC |
||
|
|
待机功耗 |
<0.5W |
||
|
|
浪涌电流 |
冷启动,20A（在 50%Ipeak 下测 twidth=14us）@220VAC |
||
|
输出 |
电流/电压/功率 |
500mA/20-40V/20W |
||
|
|
波纹电流 |
<3% |
||
|
|
通道 |
2 |
|
|
|
|
|
|
|
|
|
|
电流精度 |
±5% |
|
|
|
|
空载输出电压 |
59V Max |
|
|
|
|
|
|
|
|
|
|
启动延时 |
<0.75s, at230Vac |
备注：出厂默认设置电流为350mA（1,2,3在OFF状态） |
|
|
功能 |
调光方式 |
0/1-10V有源信号，可调电阻 |
||
|
|
调光范围 |
2%-100% 变暗直至关闭 |
||
|
|
调光曲线 |
线性 |
||
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
||
|
|
过载 |
打嗝，移除故障后自恢复 |
||
|
|
过压 |
打嗝，移除故障后自恢复 |
||
| 安全&电磁兼容 |
浪涌 |
L-N:1KV |
||
|
|
耐压标准 |
I/P-O/P: 3750VAC/1min/5mA |
||
|
|
安全标准 |
EN61347, GB19510 |
||
|
|
电磁兼容 |
EN55015, EN61000-3-2 |
||
|
|
EMC抗扰度 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN61547 |
||
|
其它 |
工作温度 |
-20°C~50°C |
||
|
|
储存温度、湿度 |
-40°C~85°C, 20-90%RH |
||
|
|
tc |
70C@220Vac |
||
|
|
材质 |
PC |
||
|
|
防水等级 |
IP20 |
||
|
|
寿命 |
50,000小时回tc：70°C |
||
|
|
质保 |
5年 |
||
|
|
开关周期 |
>25,000 次 |
||
|
|
包装尺寸（重量） |
净重:79g±5%/PCS； 80PCS/Carton； 6.8kg±5%/箱;外箱尺寸:456*342*162cm（长* 宽*高） |
||
|
|
尺寸 |
135*36*25mm （长*宽*高） |
||
-
28W 350-700mA 恒流调光电源BMP28A-1SMC(203100000101) 输出电流：350/400/450/500/550/600/650/700mA
输出电压：9-40VDC
功率：28W
输入电压：48V
频率：50/60Hz
效率(典型)：93%
产品型号：BMP28A-1SMC -

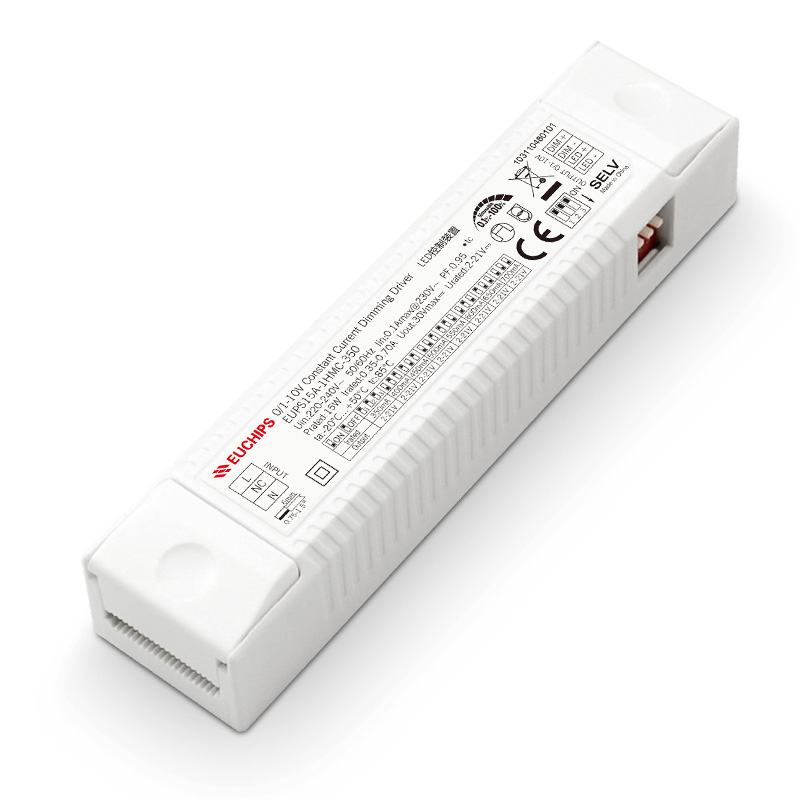

15W 280-450mA恒流调光电源EUP15A-1HMC-1(103100111201) 输出电流：280/350/450mA
