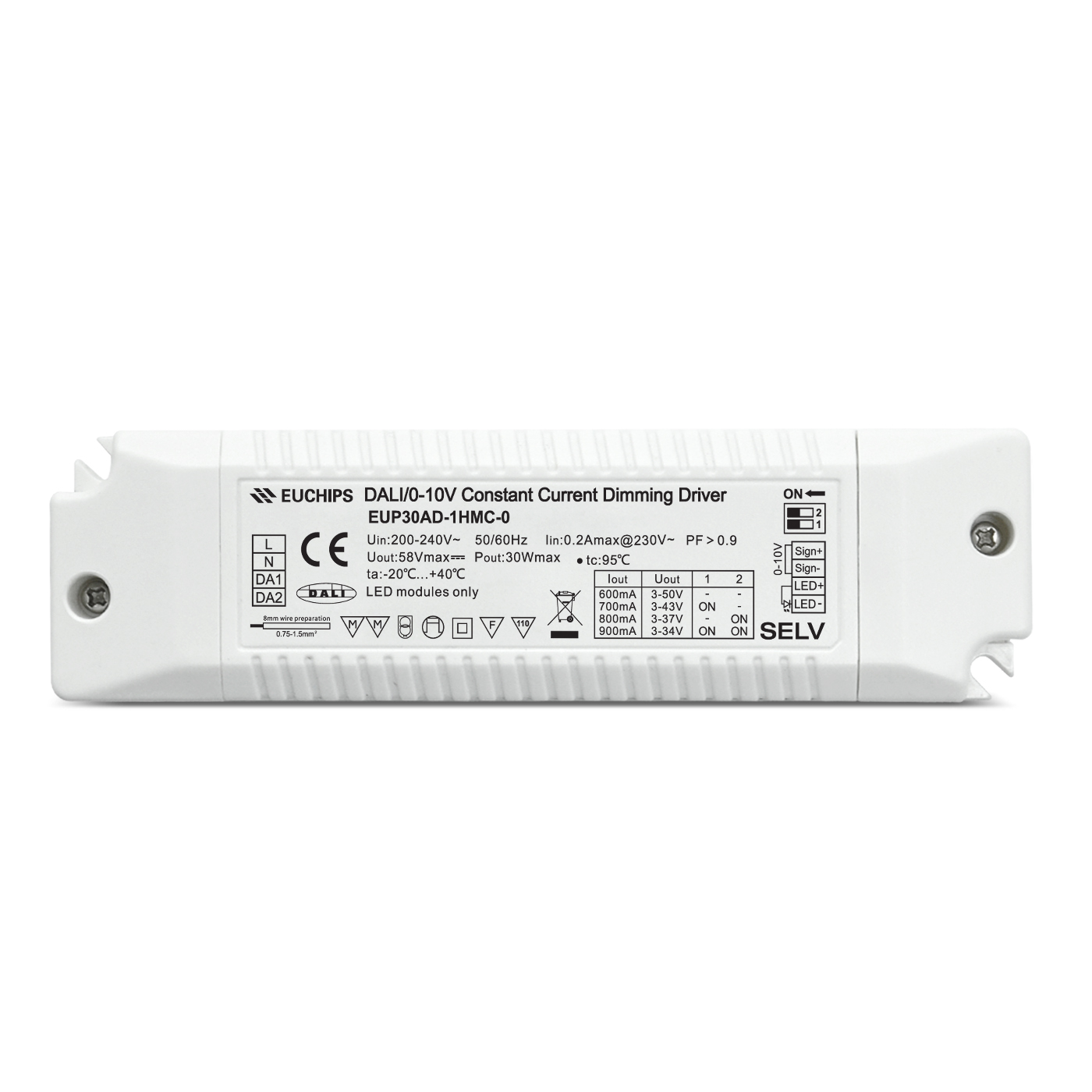

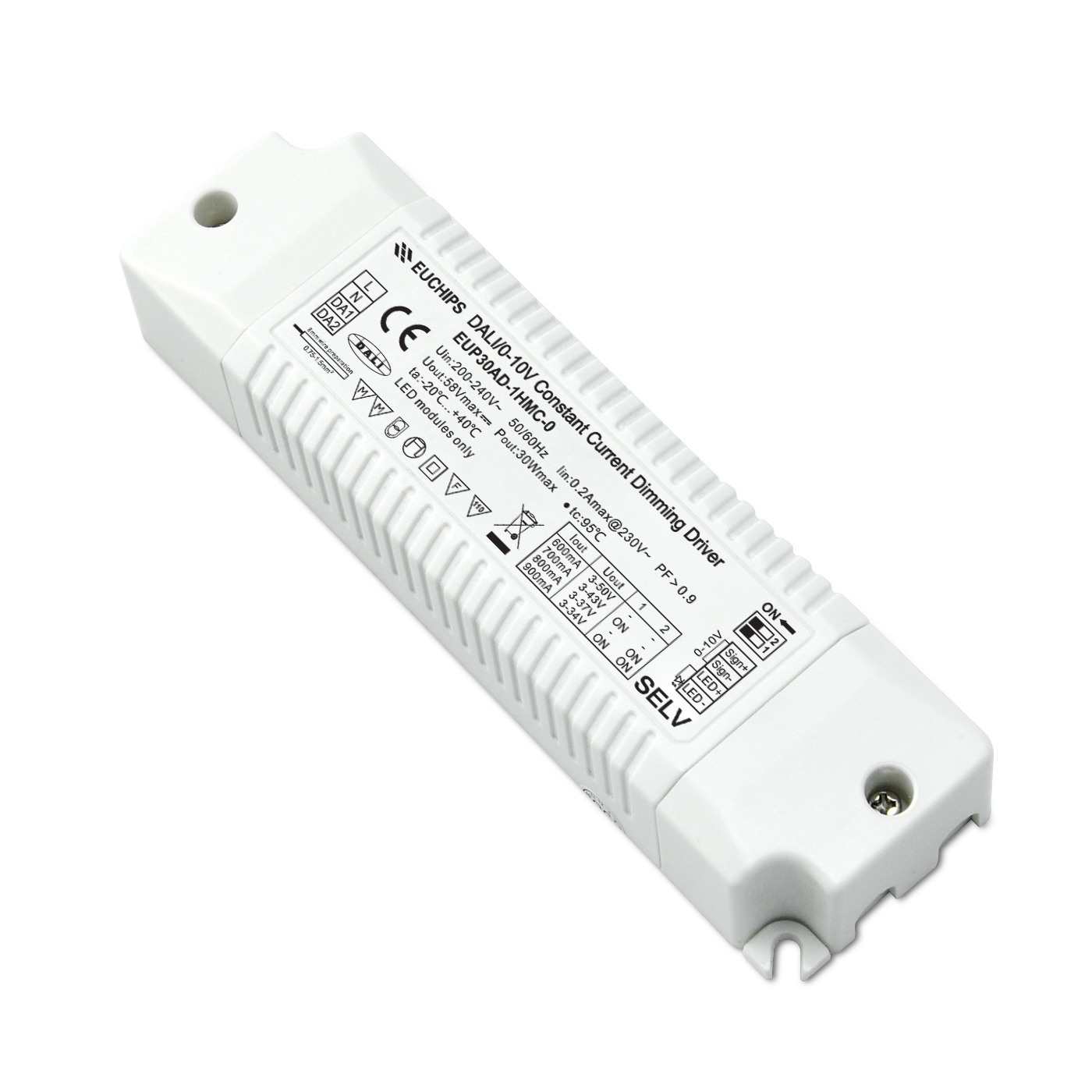

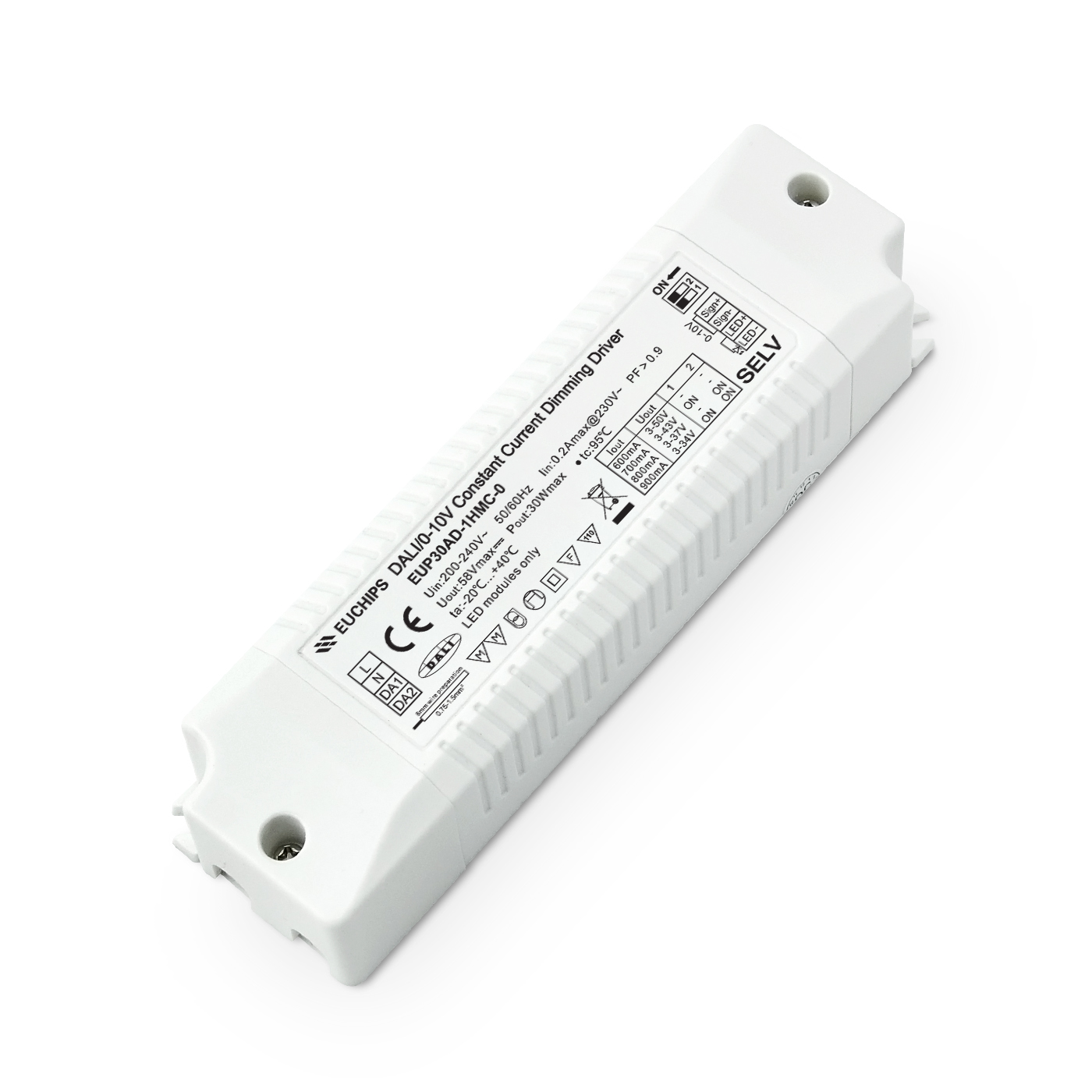

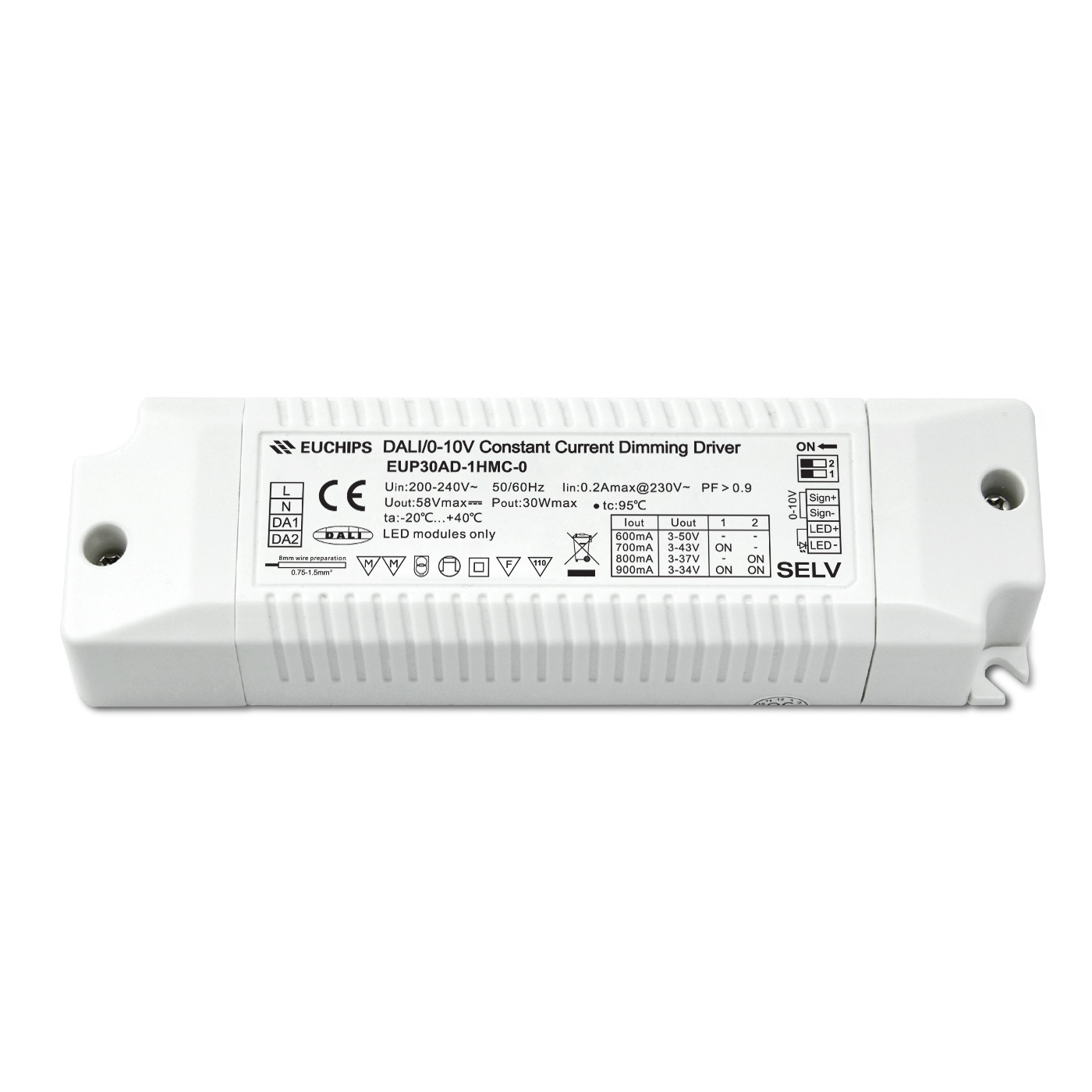

30W 600-900mA led恒流调光驱动器EUP30AD-1HMC-0
输出电流：600/700/800/900mA
输出电压：3-50/3-43/3-37/3-34VDC
功率：30/30.1/29.6/30.6W
输出低频纹波电流（＜120Hz）：＜3%
输入电压：200-240VAC
频率：50/60Hz
功率因数（典型）：≥0.9@230VAC,满载
效率(典型)：83%@230VAC,满载
产品型号：EUP30AD-1HMC-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
30W 600-900mA led恒流调光驱动器-EUP30AD-1HMC-0产品详情
概述
EUP30AD-1HMC-0是一款宽电压输入，可以提供600/700/800/900mA 4档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置，符合DALI标准协议IEC62386。支持DALI,0-10V有源信号，可调电阻，PWM, Touch DIM 多种调光方式。
产品特点
● 单通道恒流输出，多级电流可选
● 支持多种调光方式（DALI/0-10V有源信号/可调电阻/PWM/Touch DIM）
● 高电压输入：200VAC ~ 240VAC
● 效率高达 83%
● 内建主动式PFC功能
● 调光曲线平滑，无频闪
● 过载保护，短路保护
● 适用于LED室内灯具,比如筒灯，面板灯等
技术参数
|
型号 |
EUP30AD-1HMC-0 |
||||
|
输出 |
电流 |
600mA |
700mA |
800mA |
900mA |
|
电压 |
3-50VDC |
3-43VDC |
3-37V |
3-34VDC |
|
|
功率 |
30W |
30.1W |
29.6W |
30.6W |
|
|
电流精度 |
±3% |
||||
|
最大输出电压 |
58VDC |
||||
|
输出低频纹波电流（＜120Hz） |
＜3% |
||||
|
通道 |
1 |
||||
|
输入 |
电压 |
200-240VAC |
|||
|
频率 |
50/60Hz |
||||
|
功率因数（典型） |
≥0.9@230VAC,满载 |
||||
|
效率(典型) |
83%@230VAC,满载 |
||||
|
电流 |
0.2Amax@230VAC |
||||
|
浪涌电流 |
20A@230VAC |
||||
|
保护 |
短路保护 |
关断输出，移除故障后自恢复 |
|||
|
过载保护 |
功率超过110%~150%时，恒压输出 |
||||
|
功能 |
调光方式 |
DALI/0-10V有源信号/可调电阻/PWM/Touch DIM |
|||
|
优先级 |
DALI＞（0-10V有源信号/可调电阻/PWM）＞Touch DIM |
||||
|
其它 |
尺寸 |
150 *43 *29mm（长*宽*高） |
|||
|
毛重量 |
150克 |
||||
|
工作温度 |
-20℃~ 40℃ |
||||
|
相对湿度 |
|||||
-
