欧切斯小讲堂:DALI 与 DALI-2协议介绍和应用

来源:    2022-03-28
DALI协议:作为当前国际标准的智能化灯光控制协议,以其高效、便捷、双向、支持互操性的数字化特性,引领着数字照明与智能控制的前沿发展,成为智能照明时代最新风向旗帜。
本期的《欧切斯小讲堂》分享,DALI与DALI-2协议介绍和应用,(文字比较多,请耐心看完绝对有收藏价值)。
DALI是什么?
认识DALI version-1
- DALI 是“Digital Addressable Lighting Interface 数字可寻址照明接口”的首字母的缩写。
- DALI 是一个专门为照明控制系统而制定的数据传输的协议,它定义了照明电器(各类灯具的驱动电路)与系统设备控制器(如照明控制器、感应器等)之间的数字通信方式。
- DALI 支持“开放式系统”的概念,以保证不同制造商生产的DALI设备能相互兼容。DALI目前已成为IEC 62386系列国际标准 。
DALI的特性
DALI(单个)系统的控制能力
- 最多64个可寻址(灯具)驱动器在一条DALI总线上(独立地址)
- 最多16个照明分组(分组地址)
- 最多16个照明场景(场景预设)DALI 典型(灯具)驱动器中内置的可预设参数
- 独立地址、分组地址指定
- 最小和最大亮度值
- 16个照明场景预设、调光速率预设
- 上电时亮度值
DALI系统的扩展应用能力
- 实时查询灯具驱动器甚至光源的工作状态
- 可同时接入多达64个照明控制面板或传感器实现智能化的照明控制
- 通过DALI网关设备接入楼宇自动化系统
- 通过接入DALI接口的专用控制器或执行器实现智能化控制

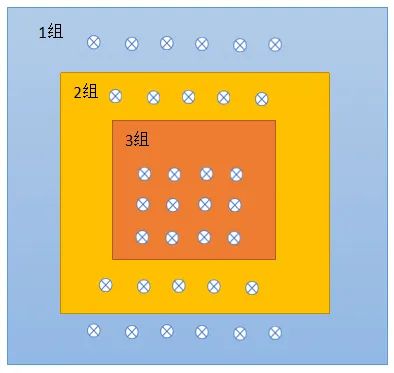

DALI的原理-分组控制
- 一个驱动最多可以设置16个照明分组(分组地址)
- 根据设计的需要事先通过配置工具进行设定
- 任何一个驱动都可以加入一个组或从一个组里移出来

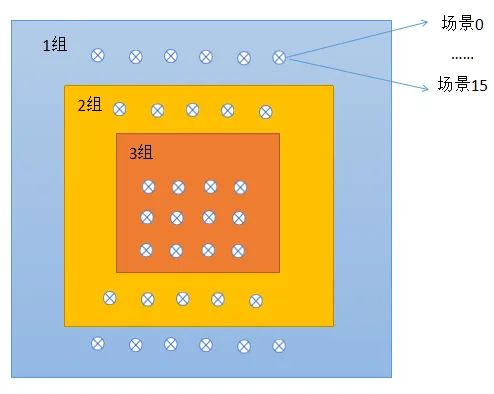

DALI的原理-场景控制

- 一个驱动最多可以设置16个场景。

- 根据设计的需要事先通过配置工具进行设定。
- 场景主要是亮度或色温,色彩。

什么是DALI-2

DALI-2就是DALI协议系列标准IEC 62386的第二个大版本,就是DALI Version 2,是目前最新的版本,标准写法为DALI-2,DALI-2增加了新功能,实现了互操作性,并引入了控制装置和设备的标准化,同时向后兼容DALI v-1。

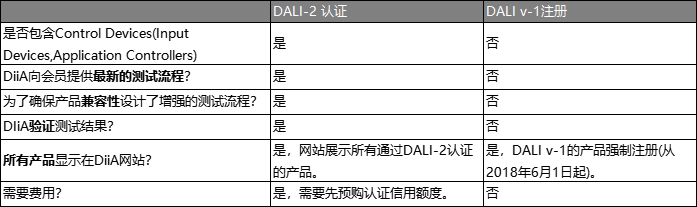

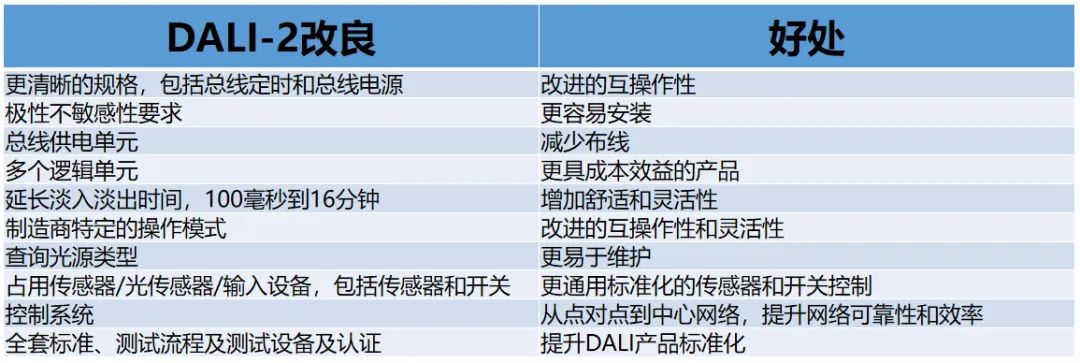

DALI v-1和DALI-2有何不同?
- 和DALI Version-1系统相比,DALI-2认证显著提升了不同厂商产品的互通性。
- DALI-2的测试流程更加详细和完善,并且保持不断检查更新。
- DiiA组织例行的测试活动来验证和进一步改善测试的流程。

DALI可以做什么?—DALI的应用介绍

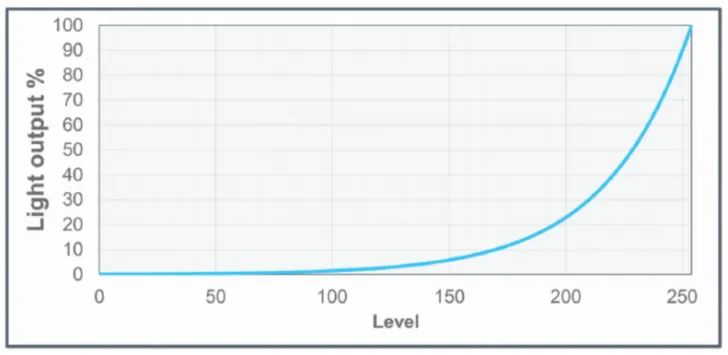

1. 调光
经过认证的DALI-2驱动有非常标准化的调光曲线,可以提供更精确的、平滑的调光。

2. 提高能源效率

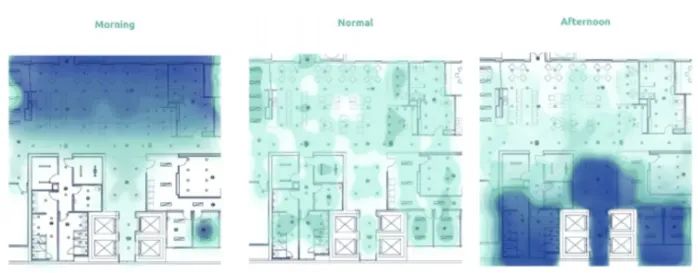

2.1. 光补偿
DALI-2的感应器除了有占位感应的功能,还有光感应的功能,可以实现光补偿,达到节能的目的。
- 不需要时灯光变暗或关灯
- 减少自然光充足的区域的人工照明

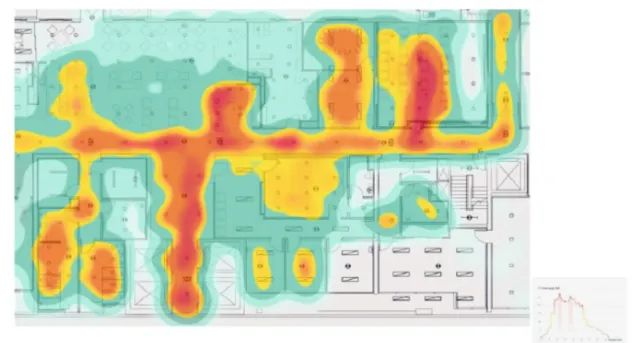

2.2. 为灯具和能源提供诊断数据,用于增强设备管理和能效监控
- 基于占用区域面积进行管控,最大限度地减少其他电力设备的使用;
- 了解电力使用情况,报告能够分析区域和整栋建筑的实际用电量和节省量;
- 减少能源消耗意味着减少二氧化碳排放。

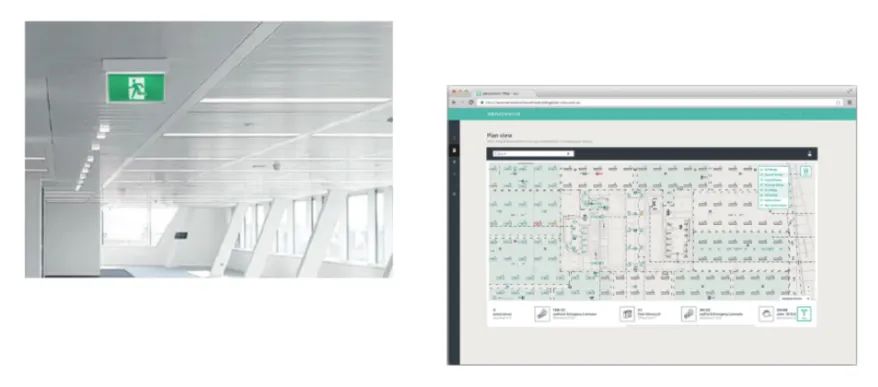

应急自检
实时反馈照明使用状态
- 及时获知照明使用情况,迅速排除故障与维修,安全高效。

人因照明
以人为本的照明色彩控制,增强舒适度和幸福感
- 情感和生理上的安全舒适感
- 提高生产力、幸福感、创造力

场景设定
时间场景
- 把不同时段灯具的亮度要求对应录入系统,灯具根据不同时间段自动调整亮度或者开关。

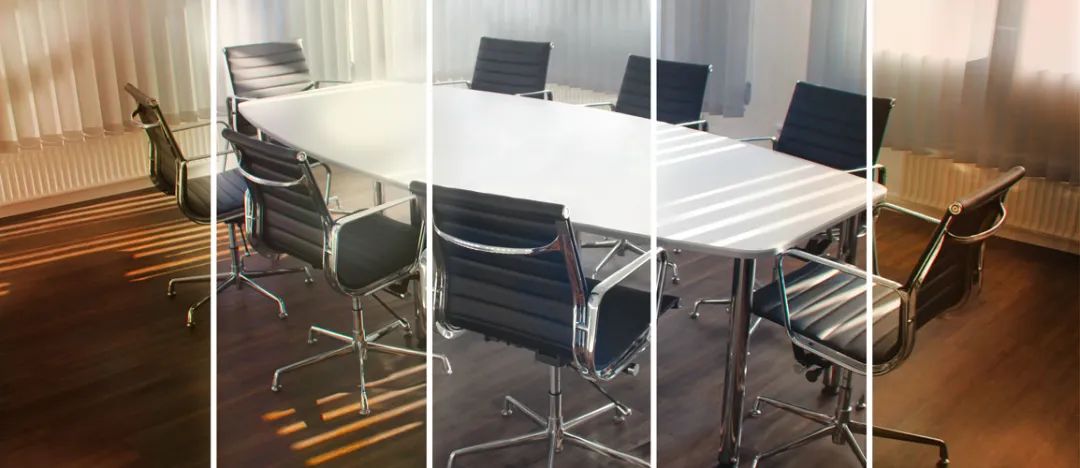

空间场景
- 在不同的会议室和区域,按照客户定制化要求,设定个别或成组灯具的照明场景。
云控制
可以通过云端控制,实现远程调试安装。

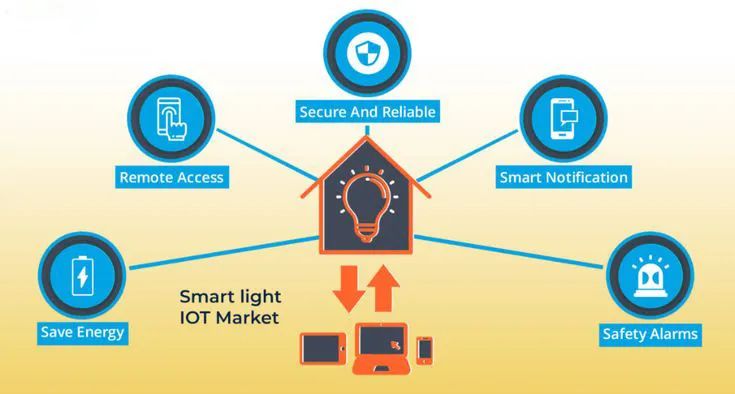

可扩展性-IOT
可接入物联网
可实现无线化

常见问题
情景1:
- 在原有DALI系统中使用DALI-2控制装置是否有问题?
- 不会出现问题,DALI-2是按照向下兼容设计的。
情景2:
- DALI 驱动器与DALI-2控制器搭配使用是否有问题?
- 如果DALI version-1的控制装置是测试正常的,那么不会有问题出现,但是DALI version-1的控制装置不会具备DALI-2的新特性。
情景3:
- 采用未经DALI-2认证的总线电源是否有问题?
- 无法确保可以工作,因为在DALI-2制定之前并没有对总线电源测试进行规范。
情景4:
- 采用未经认证的DALI-2控制装置是否有问题?
- 在DALI-2制定之前对控制装置并没有标准和规范的测试流程,兼容性需要联系厂商来确认。

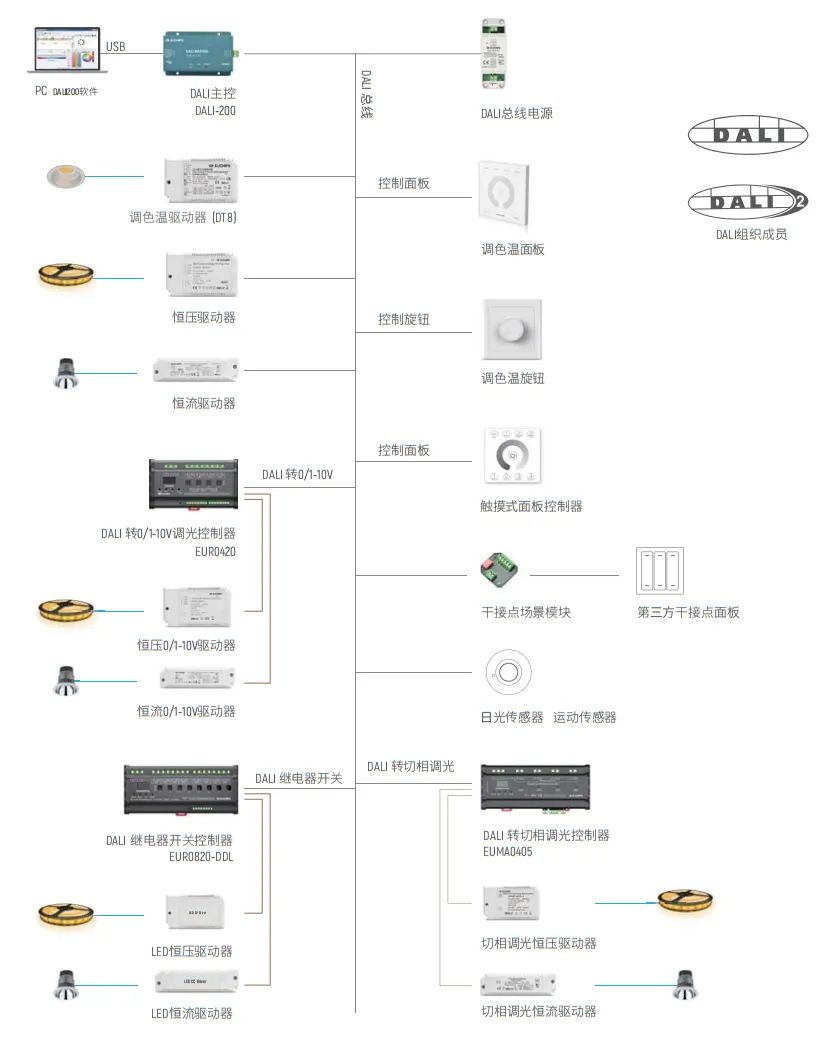

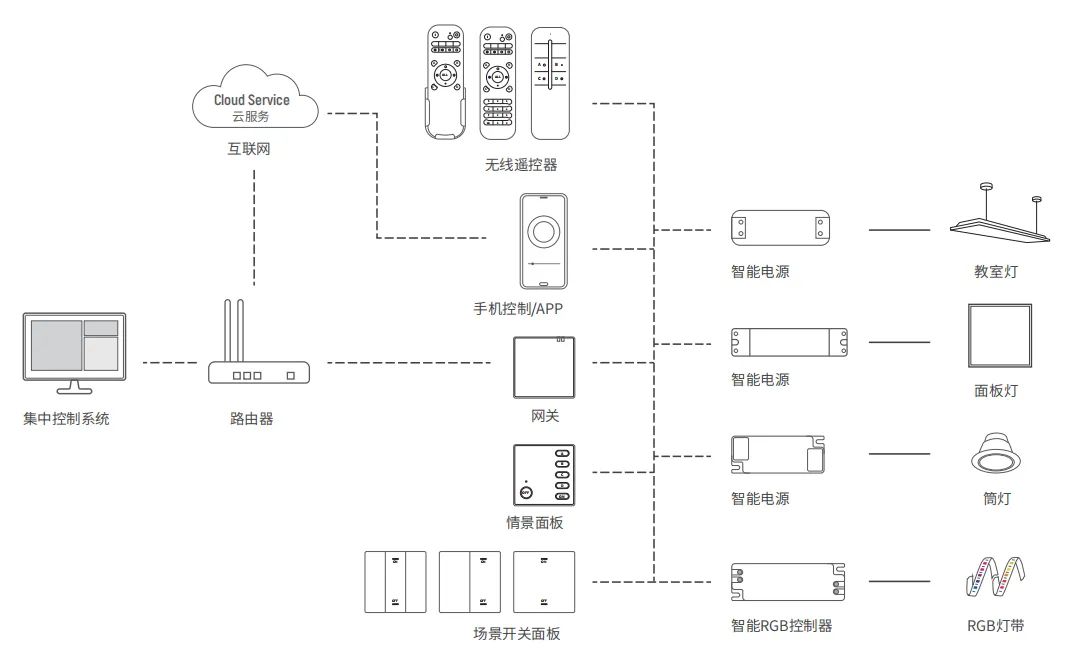

欧切斯DALI调光系统

欧切斯DALI-2产品

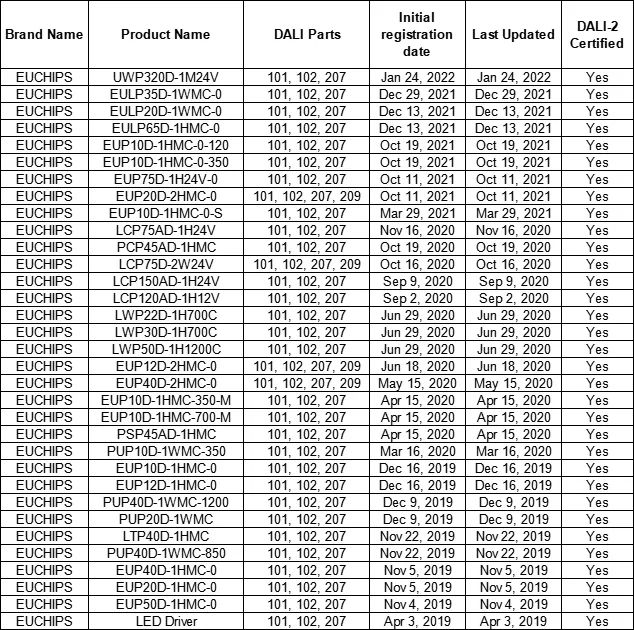

欧切斯DALI调光系列产品研发起步早,2012年成为DALI组织会员,2015年加入DALI-2,拥有所有DALI协议,产品齐全,简单易用,技术成熟,值得信赖。现已广泛应用于酒店、餐厅、别墅、医院、办公室等区域,全面实现数字调光。截止到目前DALI官网上可查询到的欧切斯DALI-2的产品有33款,还有多款产品正在DALI-2认证中……

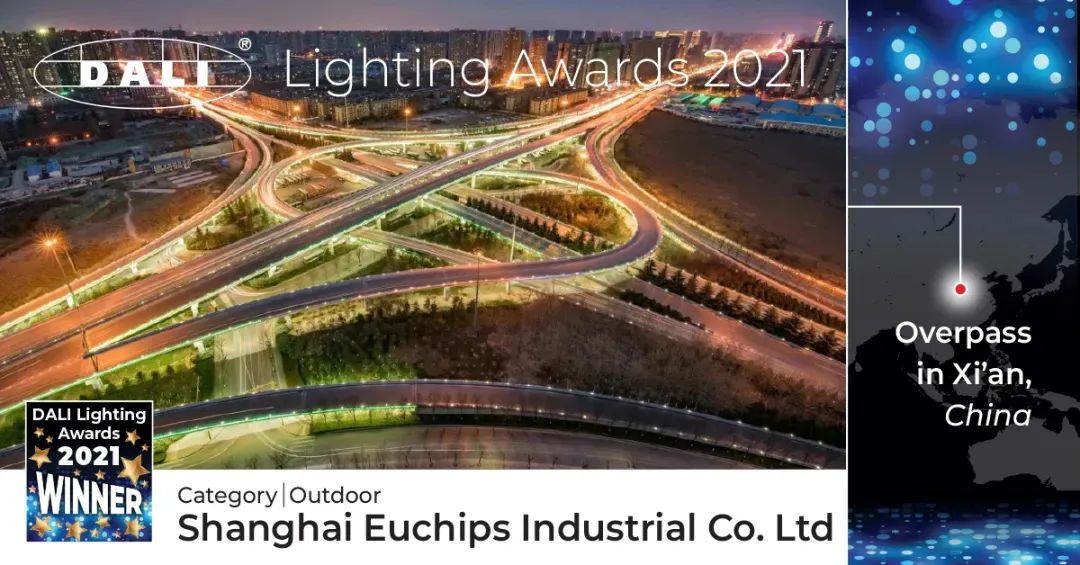

另外,2021年度DALI照明奖户外类别唯一项目由欧切斯获得!这是DALI调光电源和控制系统首次用于超大型户外亮化工程!

联合申报单位:
中国电建集团西北勘测设计研究院有限公司

了解更多调光资讯,请联系当地经销商,或拨打欧切斯全国服务热线:400-800-8171
