朋友们、兄弟姐妹们,紧张又刺激的双十一终于结束了!在这场全民狂欢活动中,我们经历了多个角色的转换,付定金时是人上人,付尾款后是吃㙓人;从最初的“打工人”,也变成了“丁工人”(因为手剁没了)。
不要难过啦,赶紧看过来,小欧给大家准备了一个福利,就是你们一直期待的:【欧切斯小讲堂】它来啦~~~(毕竟只有认真工作,小欧才有安全感)
本期我们为大家奉上,DMX512调光那些事儿。(宝典在手,调光不愁)
说到DMX512调光,相信很多小伙伴的第一印象:就是炫酷动态的全彩调光。腻害了~
敲黑板,下面重点来咯!
什么是DMX512?
上世纪80年代,随着数字调光技术不断壮大,调光界出现了多个通讯协议:如D54、AVAB、CMX、PMX、EMX等。但是它们之间的兼容性不好,设备之间相互通用存在问题。

为了解决各个厂家设备通用性问题,美国剧场技术协会USITT制定了DMX512协议,得到了世界各国灯光设备厂商的响应,形成了统一的数据通信标准。后来中间经过一些修改和补充,USITT在1990年将DMX512协议更规范,DMX512-1990成为灯光控制的国际标准。
DMX512协议的统一使得各厂家设备可相互连接,兼容性大大提高!
DMX512可调单色,色温,RGB,RGBW等等。
①单色就是单一的颜色,就是调节灯光的亮度,实现0.1%~100%调光。
②色温是定义光源颜色的一个物理量。色温的本质其实是色彩的温度,而非温度的色彩。
不同的色温对氛围的制造,以及对情绪的影响是不一样的。
③RGB被称为三基色或三原色,是通过对红(R)绿(G)蓝(B)三个颜色通道的变化,以及它们相互之间的叠加,来得到各式各样的颜色。
④RGBW是在RGB三原色的基础上,增加了W白色光,大幅度提升了液晶面板的透光率,
在显示相同亮度时,其耗电量更低;而相同功耗情况下,亮度大幅提高,灯光层次更加分明。
DMX512调光基本架构
DMX主控器+DMX解码器(开关电源供电)+灯具
DMX主控器+DMX驱动器(220V输入)+灯具

DMX512传输距离

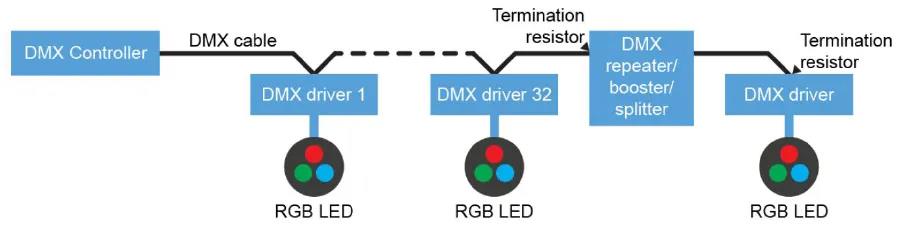

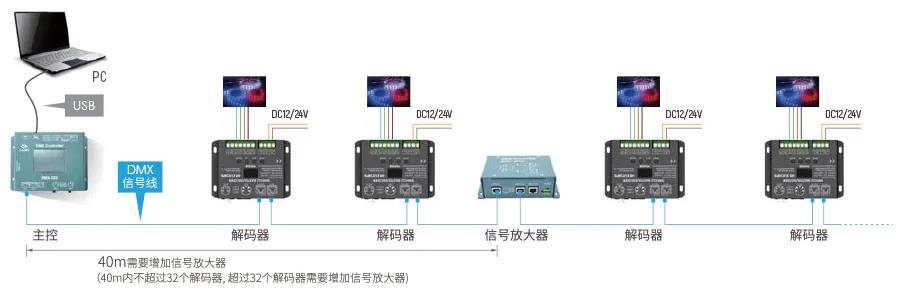

DMX512输出的信号传输方式为:RS485差分信号传输,理想传输距离200米,实际在普通应用中大概在30-40米。我们推荐在40米就需要加信号放大器。RS485传输大部分只支持每段最多32个解码器,如果项目使用超出32个,需接信号放大器。

DMX512色阶
8bit: 8位是指调光的灰阶为256级,即调光范围0-255,总色彩数1677万色;
16bit:16位是指调光的灰阶为65536级,即调光范围0-65535,总色彩数2814749亿色,

主要用于调光更加精细的场合。

DMX512接线

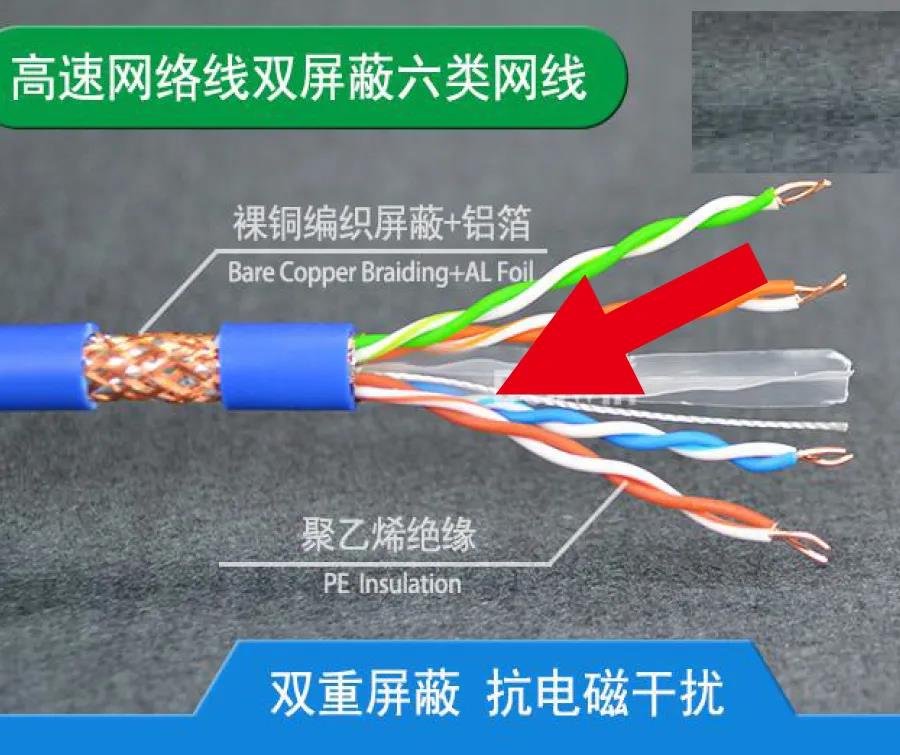

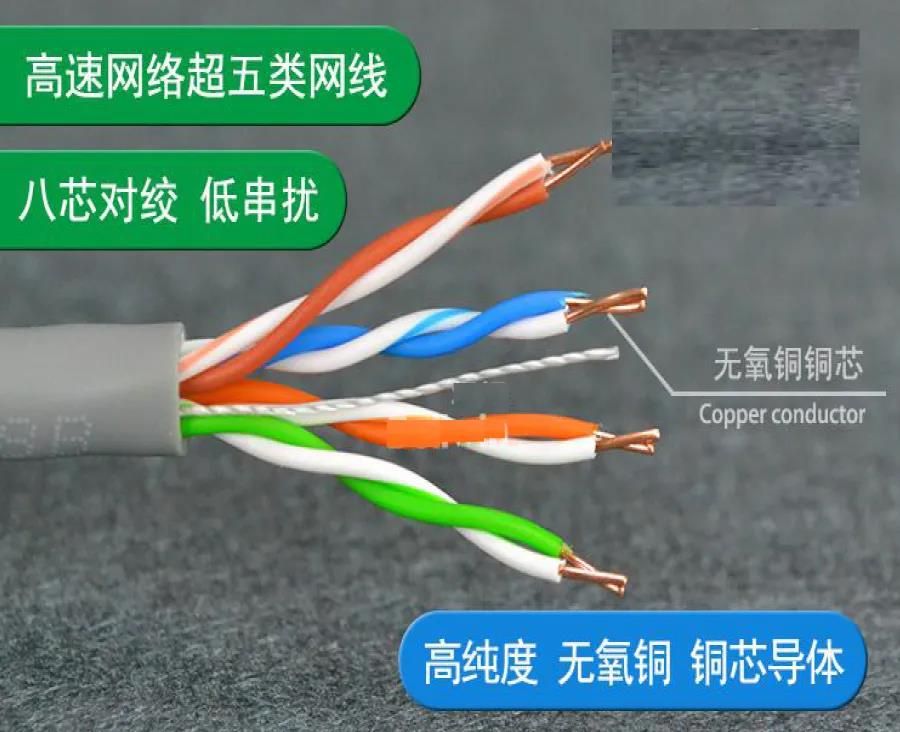

①DMX接线时常用推荐超五类网线,超七类网线或者光纤,这样能保证信号的有效传输,
常用超五类网线。

②DMX接线时应与其他强弱电分开,单独套管布线,以免受其他信号的干扰

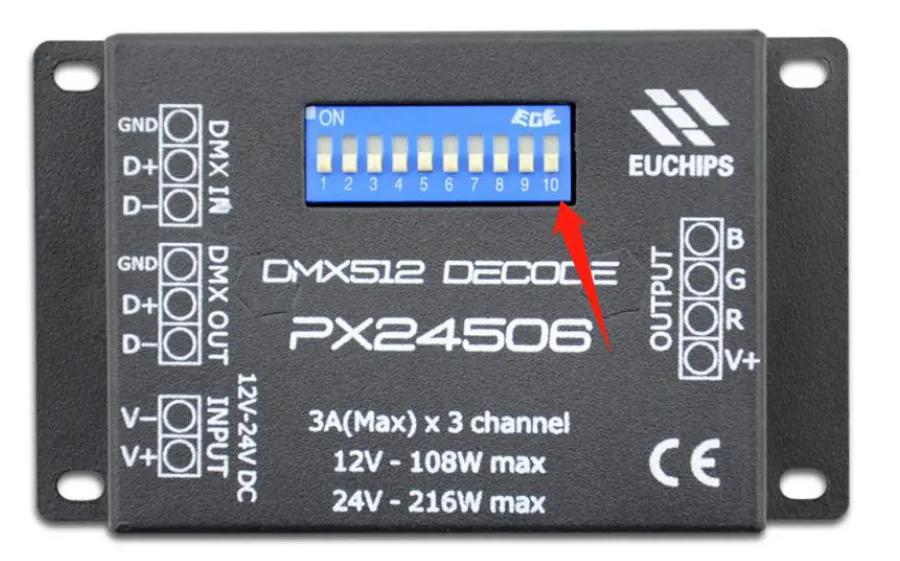

③DMX整个线路结束时,应连接一个120欧的信号终结器(一般把解码器的第十位拨下即可)

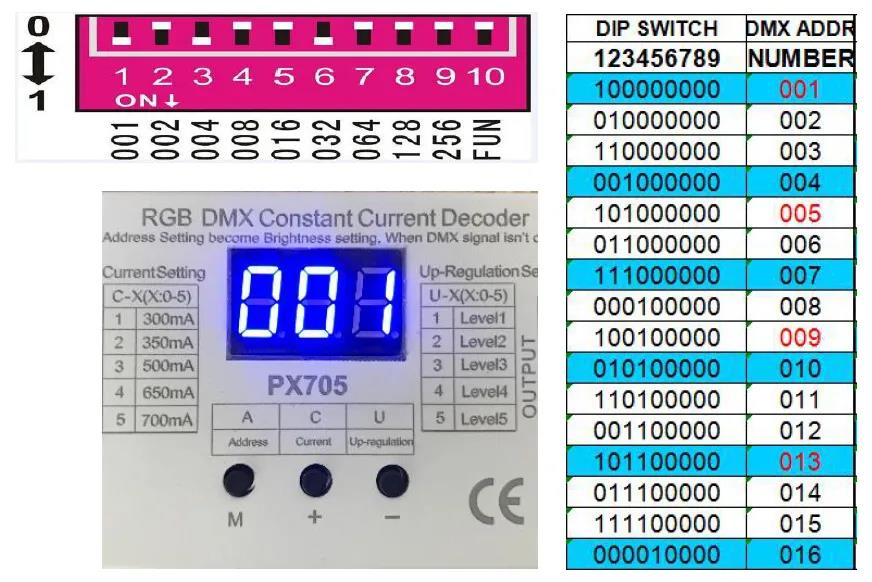

④DMX解码器的拨码通常是2进制的(主要是以拨码开关的方式)另外也有数码管显示的(十进制)

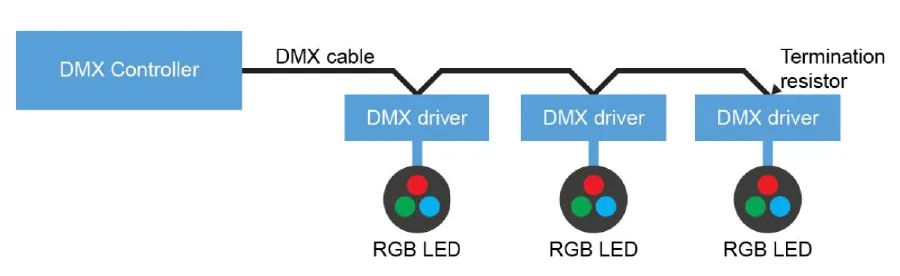

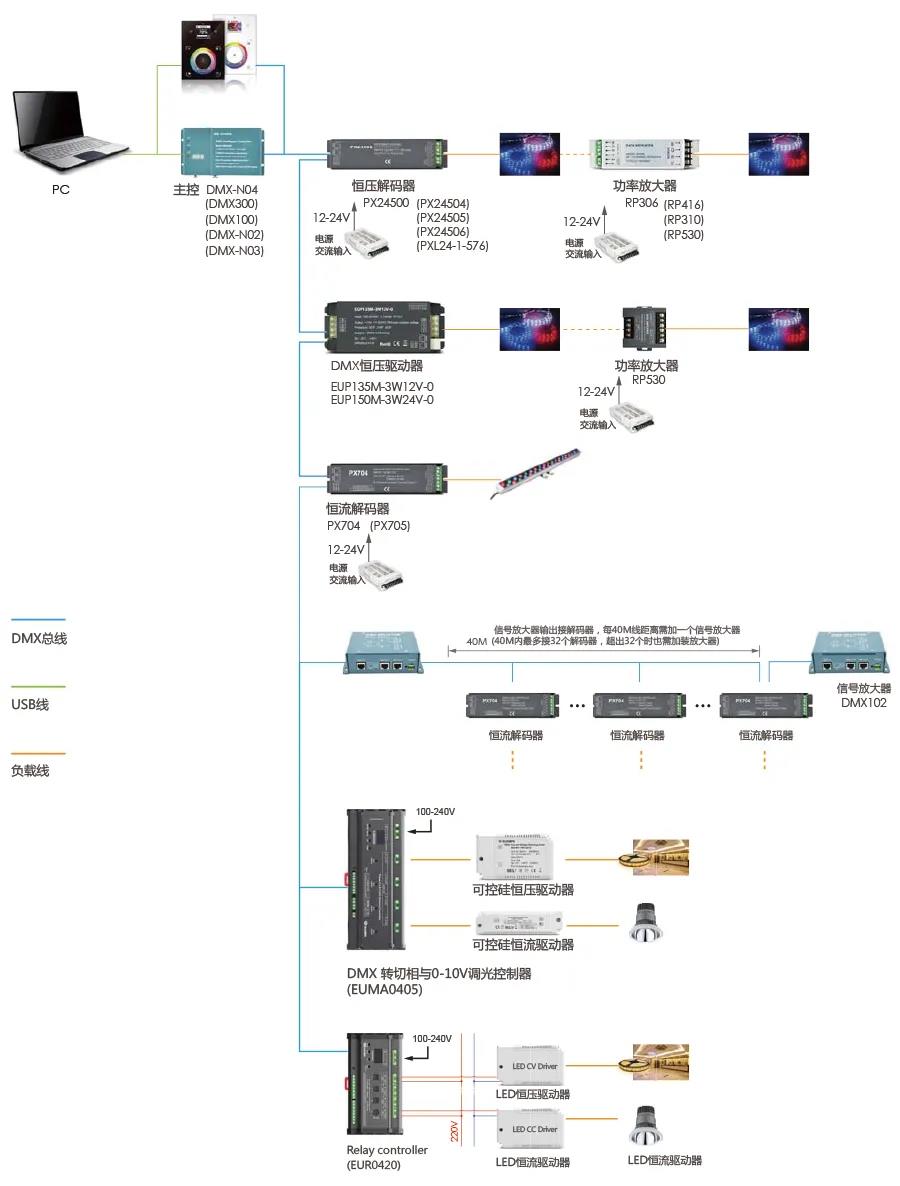

DMX512系统图

(点击图片查看大图)

DMX512应用
①灯光不同亮度变化:定时变化不同亮度,一般用于专卖店、商场等等。

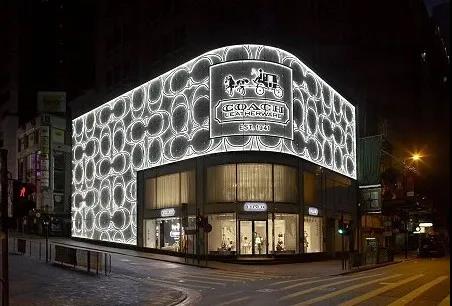

欧切斯案例:COACH品牌连锁店
②灯光有序变化:比如波浪形变化等,提升建筑识别度,一般用于大型商场或高楼大厦等。

欧切斯案例:三亚力合国际中心


欧切斯案例:清华长三角研究院宁波科技园
③灯光连续变化:比如演出、舞台灯光,色彩变化丰富,一般用于晚会舞台、游乐园等。

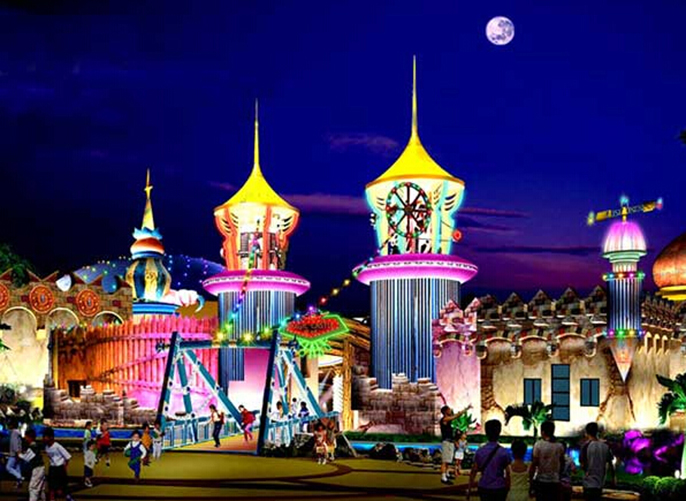

欧切斯案例:成都欢乐谷

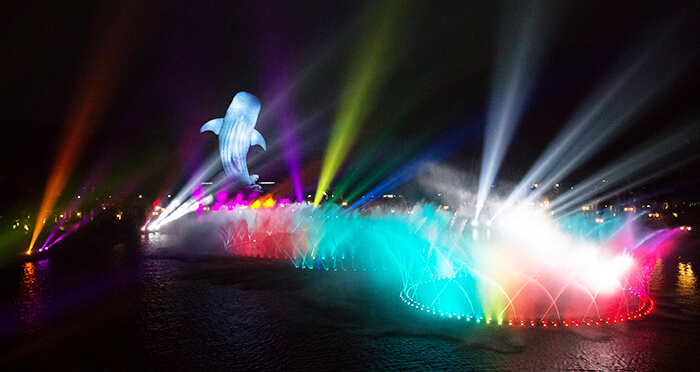

欧切斯案例:珠海长隆海洋王国
快快叫上小伙伴们,一起来学习吧!
扫码二维码,免费获取DMX512调光知识我们会添加您的微信,将DMX512资料发给您。

另外,热烈庆祝欧切斯与山西省照明协会结为战略合作伙伴

最后,欧切斯在11月18日-20日将参加广东亚太国际电源展诚邀您莅临B35-B36展位参观

了解更多调光知识,请联系欧切斯当地经销商,或拨打全国服务热线,400-800-8171
