产品特点：
Ø DALI数字控制输入，调光控制LED模块
Ø 寻址输出通道
Ø 支持Touch DIM,可以手动调光
Ø 调光从0-100%的范围内，(LED 亮度在1%启动)
Ø 适用于直流电源
Ø 过温保护 可连接灯具：1W X 3~12LED
Ø 安全等级2
Ø 单通道350mA恒流输出

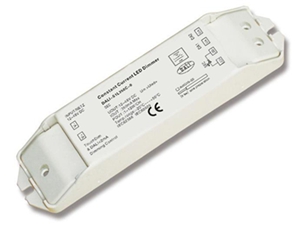

型号 DALI-S1L350C-0

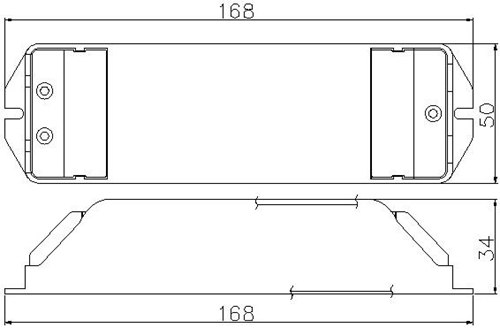

产品尺寸(mm)：

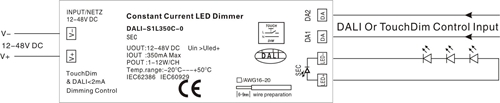

连接示意图：
Touch DIM功能介绍：
1) 短按Touch DIM开关(<0.5S), 控制灯的开关；
2) 长按Touch DIM开关(>0.5S),调节灯的亮度；每次调节后，调节方向改变；
3) 双击Touch DIM 开关(<0.3S), 连接的所有灯具将达到最亮状态。
4) 当灯处于关闭状态，长按Touch DIM开关，灯打开并按调节方向调节亮度；
5) 长按Touch DIM调节亮度时，亮度调节范围在1%-100%,可以使用短按将灯关闭；
产品安装注意事项：
1) 注意：DALI和Touch DIM一定不能同时使用，可分别使用DALI控制器或具有Touch DIM功能的设备来控制
2) 安装前请仔细看产品接线图
3) 请按产品提供线材规格范围配套使用
4) 接线过程请将压线帽端压下，再插入线头，接好请检查是否插牢固
5) 上电前就仔细检查接线方式是否正确

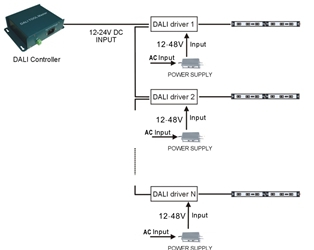

DALI接线图

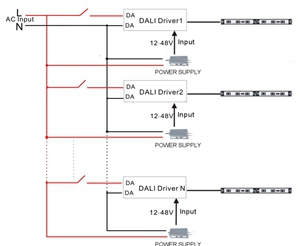

Touch DIM接线图
